A resistência interna de um gerador que possui f.e.m. igual a 12 V e rendimento de 80% quando percorrido por uma corrente de 4 A é de 1,2 Ω.

A compreensão dos aspectos quânticos da estrutura e da energia de ligação dos elétrons nos materiais semicondutores permitiu a invenção de diversos equipamentos, um dos quais é

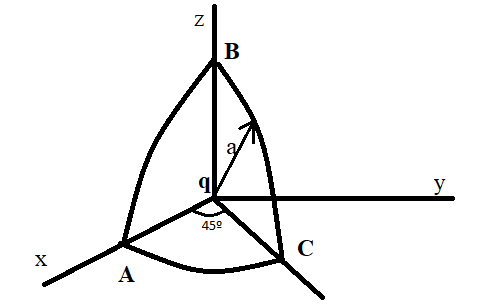

Uma carga elétrica pontual +q é colocada na origem do sistema de coordenadas, conforme a figura a seguir. Considere uma porção de um setor esférico (ABC) de raio a em relação à carga pontual e que este setor possui um ângulo de abertura de 45º em relação ao plano zx. O fluxo elétrico através deste setor esférico é dado por

Quando uma fonte pontual de luz monocromática está a uma distância de 0,2 m de uma célula fotoelétrica, o potencial de corte e a corrente de saturação são, respectivamente, 0,6 V e 18,0 mA. Se a mesma fonte for colocada 0,6 m distante da célula fotoelétrica,

Uma esfera de raio R e área externa A é feita de um material não condutor. A densidade volumétrica de carga ($p$) em todo o corpo da esfera varia de acordo com seu raio: $p=\frac{\pi b}{r}$ , sendo $b$ uma constante. Pode-se afirmar que a carga total contida na esfera, e o campo elétrico em seu interior são, respectivamente (marque a alternativa que contém as respostas corretas):

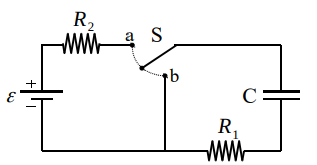

O circuito mostrado na figura seguinte possui dois resistores de resistências R₁ e R₂ , um capacitor de capacitância C e uma chave S que inicialmente se encontra aberta.

Subitamente, a chave S é movida para a posição $a$. Após quanto tempo o capacitor ficará carregado com 90% de sua capacidade máxima? Marque a alternativa que indica a resposta correta.

Um gerador de f.e.m de 100 V possui resistência interna de 10 Ω e está alimentando um circuito elétrico com resistência total de 115 Ω.

Com base nessas informações, afirma-se que a corrente elétrica total do circuito e que a diferença de potencial elétrico nos extremos do circuito são, respectivamente,

Considere duas espiras circulares concêntricas, conforme a figura ao lado, de raios R₁ = 12 cm e R₂ = 10 cm, percorridas por correntes i₁ = 3A e i₂ = 2A, respectivamente.

Os módulos dos vetores indução magnética no centro comum às duas espiras, quando as correntes estão no mesmo sentido e em sentidos opostos, utilizando-se μ0=4ϖ.10^-7 Tm/A são, respectivamente,

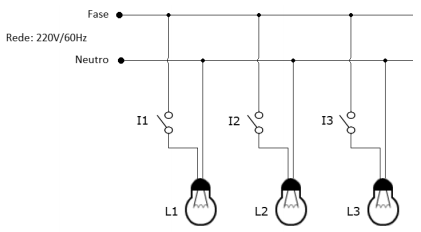

O circuito da figura abaixo, apresenta as lâmpadas incandescentes L1, L2 e L3 e os interruptores I1, I2 e I3. A lâmpada L1 dissipa uma potência de 60 W, quando o interruptor I1 está ligado; pela lâmpada L2 circula uma corrente de 0,273 A, quando o interruptor I2 está ligado, e a resistência da lâmpada L3 é de 806,7 Ω, quando o interruptor I3 está ligado.

Com relação ao exposto acima considere as seguintes afirmativas:

I. A potência total dissipada pelas lâmpadas é de aproximadamente 100 W quando os interruptores I1 e I2 estão ligados.

II. A corrente total no circuito é de aproximadamente 0,55 A, quando os interruptores I1 e I3 estão ligados.

III. A potência total dissipada pelas lâmpadas é de aproximadamente quando os interruptores I1, I2 e I3 estão ligados.

IV. A corrente total no circuito é de aproximadamente 1,2 A quando os interruptores I1, I2 e I3 estão ligados.

De acordo com essas afirmativas, conclui-se que estão corretas apenas
