Questões de Concurso sobre Eletromagnetismo

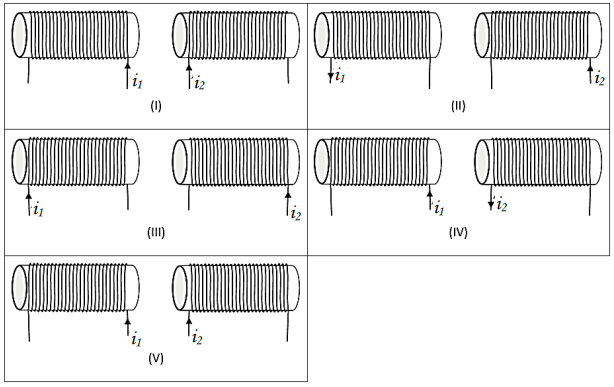

Para uma aula experimental sobre magnetismo, foram criadas cinco montagens com dois solenoides (I, II, III, IV e V), representadas abaixo.

Considerando o exposto acima, assinale a alternativa com as montagens em que a força magnética entre os solenoides é de atração.

Se o custo da energia elétrica é de R$ 0,90 por quilowatt-hora, é correto afirmar que o custo de energia elétrica de

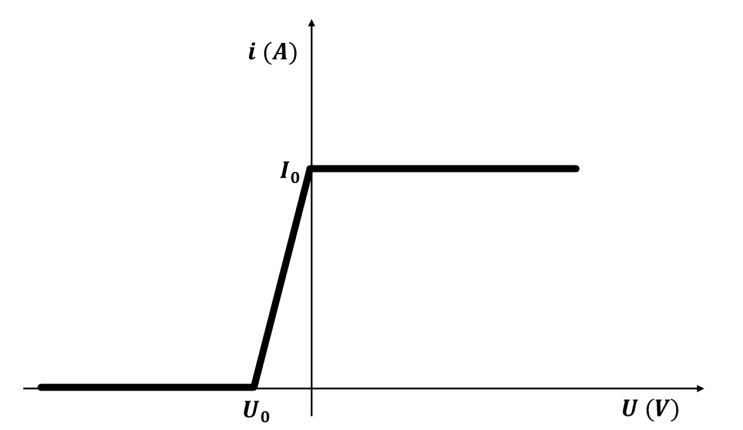

Um tubo de raios catódicos é utilizado para investigar o efeito fotoelétrico. Nesse experimento, uma diferença de potencial é aplicada aos terminais do tubo, com o ânodo do tubo sendo iluminado por uma fonte de luz cuja potência e comprimento de onda podem ser ajustados. Um galvanômetro é conectado ao circuito para analisar a corrente elétrica resultante da incidência de radiação. O gráfico da corrente elétrica em relação à diferença de potencial aplicada ao tubo é fornecido abaixo.

Analise as assertivas a seguir:

I. Ao reduzir a potência da fonte luminosa, a corrente I₀ permanece inalterada.

II. Se o material do ânodo for substituído por um material com uma função trabalho menor, a voltagem V₀ não se altera.

III. Diminuir o comprimento de onda da radiação incidente leva a um aumento na corrente I₀ e a uma diminuição na voltagem V₀.

Quais estão corretas?

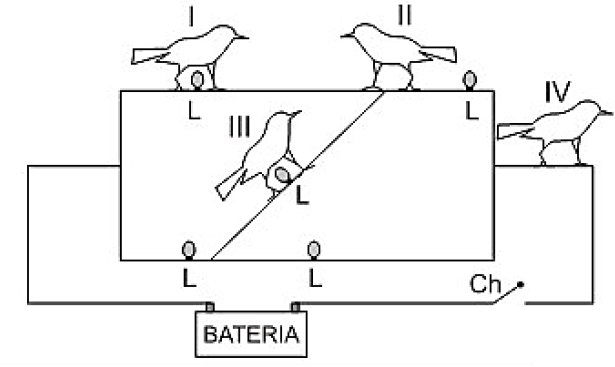

A figura abaixo mostra quatro passarinhos pousados em um circuito elétrico ligado a uma fonte de tensão, composto de fios ideais e cinco lâmpadas idênticas L.

Ao ligar a chave Ch, os passarinhos pelos quais certamente passará corrente elétrica são os indicados pelos números:

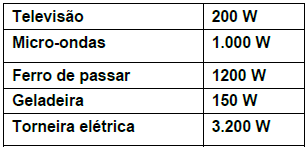

Considere a tabela a seguir que apresenta a potência elétrica de alguns aparelhos elétricos.

Tendo em vista o intervalo de tempo de 10 minutos, qual aparelho elétrico consumirá a maior quantidade de energia elétrica?

Num experimento, uma partícula q, carregada positivamente, com massa m e velocidade constante v penetra perpendicularmente em um campo magnético uniforme de intensidade B e passa a descrever um movimento circular uniforme de período T. Outra partícula carregada positivamente e com uma razão entre carga elétrica e massa três vezes maior do que a razão q/m da primeira partícula penetra perpendicularmente o mesmo campo magnético e realiza um movimento circular uniforme com um período igual a T’. Dentre as alternativas a seguir, assinale aquela que apresenta a correta relação entre os períodos T e T’.

Para determinar o valor da componente horizontal do campo magnético terrestre, alinha-se um longo fio retilíneo de 10 cm acima da agulha de uma bússola que, inicialmente, está apontada para o norte. Ao circular pelo fio uma corrente de 2,0 A, a agulha da bússola deflete 45°. Qual é o valor da componente horizontal do campo magnético terrestre obtido em μT (micro-Tesla)?

Dados:

π ≈ 3

μ₀ = 1,26 × 10^-6 T·m/A

De acordo com o Sistema Internacional de Unidades (SI), a potência elétrica ativa consumida por um circuito é medida em volt-ampere (VA).

Os fenômenos elétricos e magnéticos independem do material e da carga elétrica expressa em coulombs.

A resistividade elétrica dos materiais está relacionada à diferença de temperatura; por isso, deve ser observada a resistividade em temperatura específica.

O disjuntor termomagnético é um dispositivo de proteção que tem como principal função desarmar e seccionar circuitos, caso perceba uma corrente elétrica acima do seu valor nominal ou uma corrente de curto. Suponha que foi instalado um disjuntor monofásico de 25 A no circuito A. Assinale qual a maior potência que esse circuito pode atender, sabendo que tensão fase neutro é de 220 V.

Em relação a elementos de circuito passivos, analise as afirmativas a seguir e assinale a alternativa correta.

I. A equação do capacitor é dada por 𝑖 = 𝐶$\frac{dv}{dt}$, em que 𝐶 é a capacitância, cuja unidade de medida é o farad (𝐹).

II. A equação do indutor é dada por 𝑣 = 𝐿$\frac{di}{dt}$, em que 𝐿 é a indutância, cuja unidade de medida é o henry (𝐻).

III. A capacitância equivalente, 𝐶_𝑒𝑞, de dois capacitores em conectados em série, 𝐶₁ e 𝐶₂, é dada por 𝐶_𝑒𝑞 = 𝐶₁ + 𝐶₂.

IV. Capacitores são usados para armazenar energia na forma de campo elétrico, enquanto indutores podem armazenar energia na forma de campo magnético.

V. A energia armazenada em um capacitor é dada por 𝑤_𝐶 = $\frac{1}{2}$ 𝐶𝑣² e a energia armazenada por um indutor é dada por 𝑤_𝐿 = $\frac{1}{2}$𝐿𝑖².

Os raios X revolucionaram a medicina diagnóstica desde sua descoberta por Wilhem Röntgen (1845-1923) no final do século 19. Na época da descoberta, Röntgen não sabia sobre a natureza dos raios X. Hoje, no entanto, sabemos que eles são

Considere que duas partículas, A e B, estejam eletricamente carregadas e que, ao aproximá-las, se verifique que surge entre elas uma força de repulsão. Nessa situação, é correto afirmar que as partículas A e B possuirão cargas elétricas de sinais opostos.

O fogão por indução funciona a partir do surgimento de uma corrente elétrica induzida no fundo da panela, com consequente transformação de energia elétrica em calor por efeito Joule. A principal vantagem desses fogões é a eficiência energética, que é substancialmente maior que a dos fogões convencionais.

A corrente elétrica mencionada é induzida por

A resistência elétrica equivalente do circuito é de ${\left(\frac{3}{2R}\right)}^{-1}\Omega$ .

Considere a seguinte situação: um capacitor C₁ de capacitância igual a 5,0 x 10^-6 F está sendo carregado sob uma ddp de 200 V. A seguir, o operador desconecta o gerador e liga um capacitor descarregado C₂ paralelamente ao capacitor C₁. Considerando que o capacitor C₂ possui uma capacitância igual a 3,0 x 10^-6 F, assinale a alternativa que apresenta corretamente o valor do decréscimo da energia potencial elétrica após o operador ligar em paralelo os dois capacitores.

O amperímetro é um aparelho constituído por um galvanômetro ao qual se associa um resistor de resistência baixa denominado shunt. Em um laboratório, há somente um galvanômetro de resistência 0,60 Ω cujo fundo de escala é de 2,0 mA. Sabendo-se que, em um experimento, é necessário medir intensidades de corrente elétrica de até 6,0 mA, assinale a alternativa correta para o valor da resistência elétrica do shunt que deve ser associado ao galvanômetro.

A corrente elétrica que passa na lâmpada A é de 220R A.

Na Figura 1 tem-se um circuito elétrico com resistores ôhmicos montado com um amperímetro ideal A, colocado em contato entre os pontos X e Y, que indica uma corrente elétrica de intensidade igual a 2 A. Além disso, no circuito tem-se uma fonte ideal, que alimenta o circuito com 12 V; uma resistência R₁; uma resistência R₂ de 6 Ω e uma resistência R₃ de 3 Ω. Na Figura 2, mostra-se quando o amperímetro é substituído por um resistor ôhmico R₄ com valor de resistência igual a 3 Ω. Neste último caso, qual o valor da tensão, em volts, sobre o resistor R₄.
