Questões de Concurso sobre Eletromagnetismo

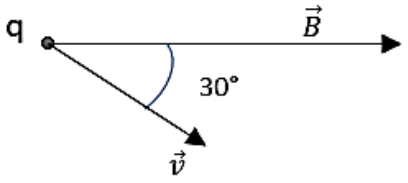

Uma partícula elétrica de carga 𝒒 = 𝟏𝟎𝝁𝑪 desloca-se com velocidade de 1200 m/s, formando um ângulo de 30° com o campo magnético uniforme de intensidade 𝟓 ∙ 𝟏𝟎^𝟒 𝑻, conforme indica a figura a seguir. Assinale a alternativa que apresenta a intensidade da força magnética que atua sobre a partícula.

O campo elétrico é um campo vetorial, ou seja, consiste em uma distribuição de vetores, um para cada ponto ao redor de um objeto eletricamente carregado. Por princípio, define-se o campo elétrico pela colocação de uma carga elétrica positiva q_o, chamada carga de prova, em algum ponto P próximo a um objeto eletricamente carregado. Então, mede-se a força elétrica F que age sobre a carga de prova. A direção do campo elétrico E (naquele ponto P), em razão do objeto eletricamente carregado, será a mesma direção da força F, enquanto o módulo do campo elétrico E é definido pela equação:

Em um circuito de corrente alternada, o aparelho mais apropriado, entre as opções abaixo, para medir a frequência da voltagem entre as extremidades de um elemento de um circuito é o:

A Lei de Ampere na forma integral é dada por:

$\oint \overrightarrow{B}.d\overrightarrow{l}=\mu .I_{env}$

Em situações que apresentam alto grau de simetria, essa lei pode ser facilmente aplicada para o cálculo da indução magnética em um ponto ao redor de uma corrente elétrica. Quando aplicada para um fio delgado, retilíneo, infinitamente longo, imerso no vácuo e percorrido por uma corrente contínua 𝐼_𝑓𝑖𝑜, o valor da indução magnética 𝐵 em um ponto a uma distância 𝑑 até o fio acaba sendo _____________ proporcional ao(à) _______________ laço amperiano circunferencial, em um plano transversal à direção do fio, dado por _____________ .

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

É correto afirmar que a lei básica que relaciona corrente, tensão e resistência em um circuito é a:

Uma espira condutora cuja área é igual a 0,08m2 está submetida a um campo magnético uniforme perpendicular ao plano da espira, como indicado na figura.

O campo magnético varia no tempo de acordo com a seguinte função B(t) = 2,0t em Tesla. Além disso, a espira está ligada a um resistor de 2,0mΩ.

De acordo com as premissas anteriores, podemos dizer que, entre os instantes de tempo 2,0 segundos e 8,0 segundos, a força eletromotriz média induzida é igual a ________________ volts, e o valor da corrente induzida é ________________ ampères no sentido ________________.

A alternativa que preenche, corretamente, as lacunas é

Relacione as colunas e assinale a alternativa com a sequência correta.

1. Eletrização por atrito.

2. Eletrização por indução.

3. Eletrização por contato.

( ) Nessa eletrização, o corpo induzido se eletrizará sempre com cargas de sinais contrários às do indutor.

( ) Nessa eletrização, os corpos ficam eletrizados com cargas de mesmo sinal.

( ) Nessa eletrização, os dois corpos ficam carregados com cargas de mesmo módulo, porém de sinais contrários.

Informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) Substâncias ferromagnéticas são aquelas cujos ímãs elementares se orientam facilmente quando submetidos à ação de um campo magnético.

( ) Substâncias diamagnéticas são aquelas cujos ímãs elementares se orientam em sentido contrário ao vetor indução magnética, sendo, portanto, repelidas pelo ímã que criou o campo magnético.

( ) Substâncias paramagnéticas são aquelas cujos ímãs elementares não se orientam facilmente sob a ação de um campo magnético, a imantação é pouco intensa.

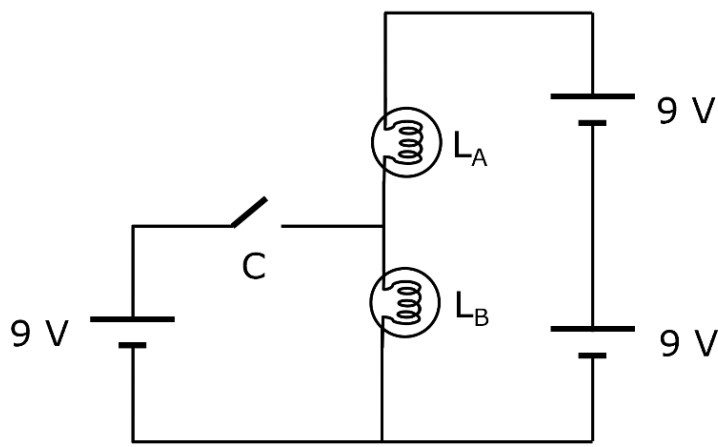

No circuito representado abaixo, as lâmpadas L_A e L_B são idênticas e as fontes e fios de conexão são ideais:

É correto afirmar que quando a chave C é fechada:

Uma casca esférica com raios interno 𝑎 e externo 𝑏 possui uma distribuição de densidade de carga definida como 𝜌 = √𝑘𝑟 na região delimitada por 𝑎 ≤ 𝑟 ≤ 𝑏. Qual é a expressão que descreve o campo elétrico na região em que 𝑎 < 𝑟 < 𝑏?

Entre os valores de resistência equivalente abaixo, assinale aquele que NÃO se pode obter combinando-se três resistores de resistência R cada um.

Um potencial elétrico coulombiano produzido por uma partícula pontual com carga Q tem intensidade V em um ponto que está a uma distância D da partícula. Em um outro ponto, a uma distância D/3 da mesma partícula, quanto vale a magnitude do potencial elétrico?

Um cabo elétrico de 10 mm de diâmetro tem resistência elétrica por unidade de comprimento de 0,001 Ω/m. e é revestido por uma camada de material plástico de 1 mm de espessura e condutividade térmica 0,20 W/m.K. O cabo vai ser utilizado em um ambiente cujo ar está na temperatura de 27 °C, com coeficiente de película de 10 W/m².K. Se o plástico usado suporta no máximo 177 °C sem se derreter, a opção que determina a máxima corrente elétrica que pode passar pelo cabo, em amperes, é:

Dados: ln6 = 1,79; ln5 = 1,61; ln2 = 0,69

Assinale qual o valor aproximado do consumo mensal desse condicionador de ar.

Considerando-se a estrutura atômica, marcar C para as afirmativas Certas, E para as Erradas e, após, assinalar a alternativa que apresenta a sequência CORRETA:

( ) Ao atritarmos uma bexiga de balão cheia ao cabelo, a bexiga fica eletrizada negativamente, passando a exercer uma força atrativa entre os dois objetos.

( ) Um bastão de vidro atritado a um pedaço de lã e, em seguida, aproximado a pedacinhos de papel, passa a exercer uma força de repulsão.

( ) Elementos como o enxofre (S) e cobre (Cu) são bons condutores de corrente elétrica; ambos são metais.

( ) Elementos como Mg e Ca têm tendência a perder elétrons, enquanto elementos como Br e Cl têm tendência a ganhar elétrons.

Circuitos simples, formados por resistores e fontes de força eletromotriz, são temas constantes na educação básica, permitindo aos estudantes compreenderem os princípios fundamentais da eletricidade e suas aplicações no dia a dia. Observe o circuito misto ilustrado na Figura 3 abaixo, composto por 4 resistores e 3 fontes de força eletromotriz ideais, interligados por fios sem resistência elétrica. Um voltímetro ideal está conectado ao sistema, conforme mostrado na Figura 3.

Figura 3

Qual o valor indicado pelo voltímetro?

Na figura acima, é possível observar o esquema de um circuito elétrico de tensão contínua. Considerando essa informação e a figura, assinale a alternativa que apresenta o valor da corrente elétrica que atravessa o resistor desse circuito.

O circuito de polarização do transistor Q1 é composto de dois resistores 𝑅₁ = 100 𝑘Ω e 𝑅₂ = 1,5 𝑘Ω.

O transistor bipolar de junção npn Q1 possui ganho de corrente de emissor comum 𝛽 = 100 e 𝑉_𝐵𝐸 = +0,7 𝑉.

Sabendo-se que 𝑉1 = +4𝑉 e 𝑉₂ = +12𝑉, a tensão 𝑉_𝐶𝐸 é aproximadamente igual a

A diferença de potencial elétrico da bateria de um carro é de 12 V. Se a resistência elétrica das mãos, braços e tronco de uma pessoa é de 4.000 Ω, qual deve ser a intensidade de corrente elétrica que circulará pelo seu corpo ao tocar com as mãos os terminais dessa bateria?

As primeiras determinações confiáveis do valor da carga do elétron foram feitas por Robert Millikan (1868-1953), a partir de 1909. O experimento de Millikan consistiu, basicamente, em borrifar gotículas de óleo em uma região de campo elétrico uniforme que atua num meio como o ar. Quando as gotículas carregadas estão sob a ação do campo elétrico, quatro forças atuam sobre cada uma delas: a força elétrica, a força gravitacional, a força de atrito viscoso e
