Questões de Concurso sobre Eletromagnetismo

Considere as afirmações referentes à Física Moderna.

I. Os fótons (quanta do campo magnético) têm características de onda e, ao mesmo tempo, de corpúsculo.

II. O efeito fotoelétrico consiste na emissão de fótons por uma superfície metálica quando é atingida por elétrons.

III. A energia de uma onda eletromagnética de frequência f pode apenas possuir valores múltiplos de uma energia mínima igual a h. f, sendo h a constante de Planck.

Está correto o que se afirma APENAS em

Uma nuvem de cargas possui densidade volumétrica de cargas determinada pela equação p(r) = p_or$\left[\frac{c}{m^3}\right]$, onde r representa a distância à origem num sistema de coordenadas esféricas. Portanto, o módulo do campo elétrico E é dado por:

Considerando-se que uma lâmpada monocromática de 5 W de potência emita fótons no comprimento λ = 5.500 A, é correto afirmar que ela emite mais que 10¹⁰ fótons por segundo.

Observe a figura a seguir.

A espira quadrada da figura acima faz um ângulo θ com o plano xy e um fio infinito coincide com o eixo z. Deseja-se analisar a influência de θ na indutância mútua entre o fio e a espira, definida por M(θ). Sendo M(θ=0°)=M1, M(θ=45°)=M2, M(θ=9O°)=M3, pode-se afirmar que:

Considere uma onda eletromagnética plana e monocromática se propagando no vácuo. Em um dado instante e em um dado ponto P do espaço, o campo elétrico dessa onda tem a direção do eixo Oz e aponta no sentido positivo desse eixo, enquanto o campo magnético dessa onda, nesse mesmo instante e nesse mesmo ponto, tem a direção do eixo Ox e aponta no sentido positivo desse eixo. Essa onda está se propagando na direção do eixo

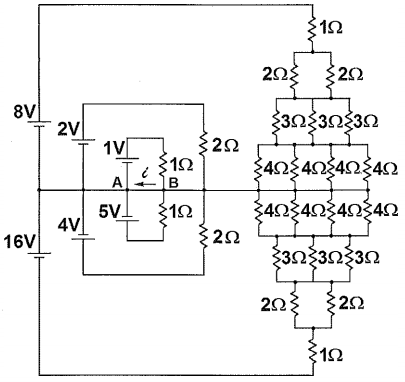

Observe o circuito elétrico abaixo.

A intensidade da corrente elétrica i, que flui do nó B para o nó A, em Ampères, vale:

Uma partícula eletrizada com carga q, negativa, é lançada no interior de uma região onde existe apenas um campo magnético uniforme $\underset{B}{\to }$ . Nesse caso, se a partícula penetra

I. paralelamente às linhas de força desse campo, ela descreve um movimento retilíneo uniforme.

II. perpendicularmente às linhas de força desse campo, ela é acelerada no sentido oposto dessas linhas.

III. obliquamente em relação às linhas de força desse campo, ela descreve um movimento circular uniforme.

Está correto o que se afirma APENAS em

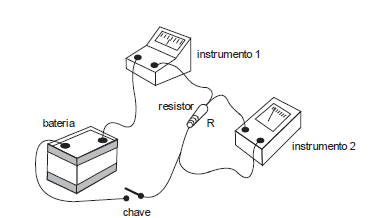

Considere a montagem implementada abaixo.

Os instrumentos 1 e 2 são, respectivamente, medidores de

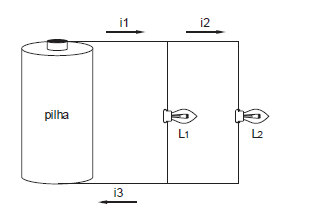

Considere abaixo as duas lâmpadas que estão acesas e são idênticas.

Em relação às correntes indicadas na figura, pode-se afirmar que

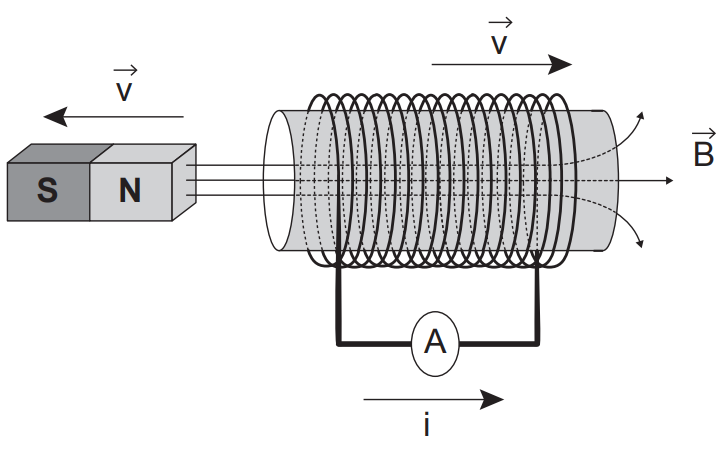

O funcionamento dos geradores de usinas elétricas baseia-se no fenômeno da indução eletromagnética, descoberto por Michael Faraday no século XIX. Pode-se observar esse fenômeno ao se movimentar um ímã e uma espira em sentidos opostos com módulo da velocidade igual a v, induzindo uma corrente elétrica de intensidade i, como ilustrado na figura.

A fim de se obter uma corrente com o mesmo sentido da apresentada na figura, utilizando os mesmos materiais, outra possibilidade é mover a espira para a

Observe a figura a seguir.

A figura acima apresenta um capacitor cilíndrico de altura L, composto de três cilindros coaxiais de raios a, b e c, Esse capacitor é condutor na região r < a, dielétrico de permíssividade ε1 na região a < r < b, dielétrico de permissividade ε2 na região b < r < c e casca condutora em r = c. Qual é a capacitância?

Observe as figuras a seguir.

Uma região do espaço, submetida a um campo magnético uniforme B, esta separada em dois compartimentos por uma parede de material não magnético, de espessura desprezível, conforme mostram as figuras acima.

No instante t₁, uma carga elétrica é lançada com velocidade V₁ perpendicular a B e paralela à parede, na posição indicada na figura 1. No instante t₂, a carga atinge uma fenda na parede e passa para o compartimento 2, com velocidade v₂, perpendicular à parede. Nesse instante, o campo magnético é substituído por um campo elétrico uniforme E, também perpendicular à parede, mostrado na figura 2.

Decorrido um intervalo de tempo, a carga se choca com um anteparo no instante t₃. O anteparo é paralelo à parede separadora, distante 5cm dela, e tem permissividade dielétríca relativa igual a 1. Sendo assim, pode-se afirmar que o tempo total de percurso da partícula (t₃-t₁) , em segundos, é igual a:

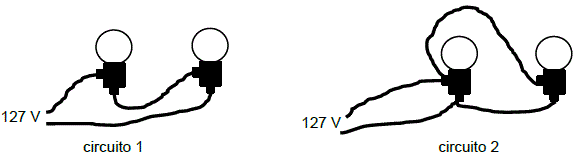

Dois jovens estudantes decidem comparar um circuito em série com um circuito em paralelo. Para isso, eles pegaram 4 lâmpadas idênticas. Elas foram ligadas da maneira mostrada na figura.

Em relação aos dois circuitos montados, eles fizeram as seguintes afirmações:

I - A corrente total no circuito 1 é duas vezes maior que a corrente total no circuito 2.

II - A potência desenvolvida no circuito 2 é quatro vezes maior que a potência desenvolvida no circuito 1.

III - Todas as 4 lâmpadas estão submetidas à mesma tensão: 127 V.

Está CORRETO apenas o que se afirma em:
