Questões de Concurso sobre Eletromagnetismo

Um circuito elétrico resistivo é representado a seguir.

O valor do resistor R, para que a potência do circuito seja de 135 W é igual a

Na figura abaixo, há um filtro passa-baixas, onde V1 = 1mV, RG = 10kΩ, R_F = 10kΩ, R₁ = 2,5kΩ e C₁ =0,05µF. Considere π = 3,14.

Desse modo, o ganho de tensão, a frequência de corte e a tensão V_saída são, respectivamente:

Na figura abaixo, há um circuito equilibrado ligado em ∆ com valor de impedância na forma retangular de 8cos(30°) + j8sen(30°) [Ω], representado na figura já na sua forma polar, e está em paralelo com um circuito equilibrado composto por ZA = ZB = ZC = 4cos(30°) + j4sen(30°) [Ω], também na forma retangular, ligado em Y. Dessa forma, os valores das impedâncias da estrela equivalente na forma retangular, considerando três casas decimais, são:

A capacidade de condução de um dado condutor está diretamente ligada ao seu material de isolação, tendo em vista que a passagem de uma corrente elétrica por ele provoca um aumento na sua temperatura.

Diante disso, é correto afirmar que, para um mesmo elemento condutor, aquele com isolação de

Considere dois resistores R₁ e R ₂, sendo que a resistência de R ₂ é maior do que a de R ₁. Sendo R_S a resistência equivalente da associação em série de R₁ e R ₂; e R_P a resistência equivalente da associação em paralelo desses dois resistores, podemos afirmar:

Uma partícula, cuja massa é M e a carga elétrica é Q, encontra-se numa região onde há um campo elétrico vertical. Se a aceleração da gravidade local é g, pode-se dizer que o campo elétrico necessário para que a partícula permaneça em equilíbrio é:

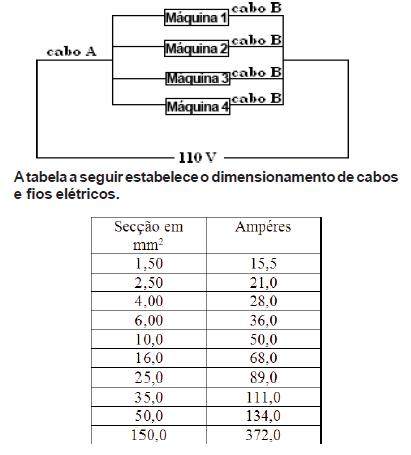

Numa pequena indústria, são utilizadas 4 máquinas, que sob tensão 110 V consomem 3600 W cada uma. Para colocar essas máquinas em funcionamento, o empresário criou um circuito muito simples:

Baseados na tabela apresentada, podemos afirmar que, para não correr riscos, esse empresário deve ter utilizado para os cabos do tipo B e tipo A, fios cujas secções transversais medem, no mínimo, respectivamente:

Uma partícula A, de massa m e carga elétrica q, está em repouso no momento em que uma segunda partícula B, de massa e carga elétrica iguais às de A, é lançada com velocidade de módulo igual a v₀, na direção x, conforme ilustra a figura abaixo.

A partícula B foi lançada de um ponto muito distante de A, de tal forma que, no instante do lançamento, as forças elétricas coulombianas entre elas possam ser desprezadas. Sendo K a constante eletrostática do meio e considerando apenas interações eletrostáticas entre essas partículas, a distância mínima entre A e B será igual a

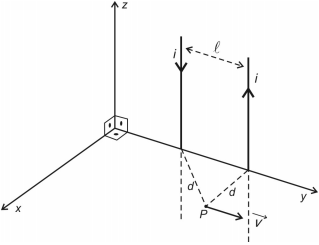

Na figura abaixo, estão representados dois longos fios paralelos, dispostos a uma distância l um do outro, que conduzem a mesma corrente elétrica i em sentidos opostos.

Num ponto P do plano xy, situado a uma distância d de cada um dos fios, lança-se uma partícula, com carga elétrica positiva q na direção do eixo y, cuja velocidade tem módulo igual a v.

Sendo µ a permeabilidade absoluta do meio e considerando desprezível a força de interação entre as correntes elétricas nos fios, a força magnética que atua sobre essa partícula, imediatamente após o lançamento, tem módulo igual a

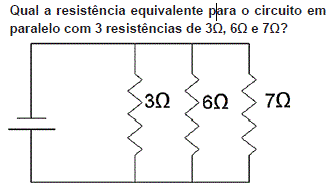

A associação de resistores é muito comum em vários sistemas, quando queremos alcançar um nível de resistência em que somente um resistor não é suficiente. Qualquer associação de resistores será representada pelo Resistor Equivalente, que representa a resistência total dos resistores associados. A resistência equivalente de uma associação em paralelo de resistores será

Em uma carga elétrica de uma instalação, o produto dos valores referentes às medições de corrente e tensão, realizados respectivamente por um amperímetro e um voltímetro, corresponde à potência
