Questões de Concurso sobre Estática

No caso de flexão pura em uma viga em dois apoios simples, com momentos iguais nos extremos, quanto maior for o momento de inércia da seção, maior será a tensão atuante.

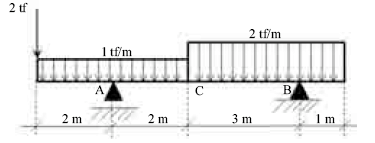

Considerando a viga apresentada na figura abaixo, os valores dos momentos fletores nos pontos A, B e C são, respectivamente, iguais a: M A = 6 tf m (comprimindo as fibras superiores), M C = 1,0 tf m (tracionando as fibras inferiores) e M B = 1,0 tf m (comprimindo as fibras inferiores).

Texto para as questões 99 e 100

As curvas características de determinada bomba centrífuga podem ser aproximadas pelas seguintes equações:

H = -0,01 Q² +30;

n = -0,15 Q² +6Q,

em que H é a altura manométrica, dado em metros (m), Q é a vazão em litros por segundo (L/s), e n é o rendimento do conjunto motor-bomba. Além disso, esta bomba está instalada em um sistema de tubulações de sucção e recalque, cuja curva característica pode ser aproximada pela equação

E = 0,05 Q² +20.

Com base nas informações do texto, é correto concluir que o ponto de funcionamento do sistema descrito será dado por

Com base na situação descrita no texto e na figura apresentada, assinale a opção correta com relação ao princípio de conservação da massa para um escoamento.

Qualquer movimento plano (as partículas do corpo se movem em planos paralelos), que não seja de translação ou de rotação em torno de um eixo fixo, é considerado um movimento plano geral.

O teorema de Steiner permite a determinação do momento de inércia de uma área por meio da integral do quadrado da distância r de um elemento de área dA até um ponto O escolhido arbitrariamente no sistema de referência.

Se um corpo rígido encontra-se em translação, então todos os pontos do corpo têm, em qualquer instante, a mesma velocidade e a mesma aceleração.

Os momentos de inércia, assim como o produto de inércia são grandezas essencialmente positivas.

A condição necessária e suficiente para que a mobilidade de um sistema de corpos rígidos com n graus de liberdade seja eliminada é que estejam previstos n vínculos de primeiro gênero.

Quando uma composição retorna a sua energia de frenagem para a rede de alimentação, em corrente contínua, essa energia deve retornar para a concessionária e não deve ser utilizada por outra composição.

Os diagramas de esforços são a representação gráfica dos esforços internos atuantes em uma estrutura. Para uma estrutura plana, carregada no mesmo plano, têm-se os diagramas de esforços normais, de esforços cortantes e de momentos fletores e torsores.

A ordenada y do centro de gravidade C do trapézio de bases b e a e altura h, ilustrado na figura abaixo, é

Cortando-se uma barra prismática por um plano que forma um ângulo 2 com o plano normal ao eixo do prisma, observa-se máxima tensão normal quando 2 = 0 0 e a tensão tende a zero quando o ângulo 2 se aproxima de 90º.

As tensões não podem ser definidas como vetores, porque em sua notação é necessário definir a direção da normal ao plano no qual a tensão é considerada, além da própria direção da tensão.

As coordenadas (x, y) do centro de gravidade de uma região plana limitada são dadas pelo quociente entre os momentos estáticos dessa região e a área total da região.

Forças axiais atuando em uma barra prismática causam apenas tensões normais, enquanto forças transversais causam apenas tensões de cisalhamento. Essa afirmação é válida independentemente da inclinação do plano que contém essas forças relativamente ao eixo da barra.

Para uma estrutura plana, o esforço cortante em uma seção é a soma algébrica das componentes na direção normal à seção, das forças situadas de um dos lados desta seção.

Considere o movimento plano de uma placa metálica qualquer. Nesse caso, se a velocidade linear de um ponto A da placa for conhecida, então as velocidades lineares dos pontos B e C da placa podem ser determinadas a partir da aceleração angular do corpo e dos vetores posição AB e AC.
