Questões de Concurso sobre Estática

Uma chapa é fixada a uma base por meio de três parafusos idênticos, com diâmetro ∅ = 22𝑚𝑚. A chapa sustenta uma estrutura cuja carga é igual a 𝐹 = 120𝑘𝑁, conforme indicado na figura a seguir:

Assinale a alternativa que apresenta o valor CORRETO da tensão média de cisalhamento nos parafusos:

Em uma competição de capacidades de uma equipe, uma das tarefas a serem cumpridas é a de manter um conjunto de pesos em equilíbrio utilizando o peso do corpo de três dos participantes escolhidos pela equipe. Há 5 participantes em cada equipe. João, que tem massa de 74 kg; Márcia, de 62 kg; Joyce, com 45 kg; Arthur, que tem massa de 95 kg e Breno, com 72 kg. Do lado esquerdo da gangorra são colocadas 4 caixas, que totalizam um peso de 4620 N. Quais os membros da equipe devem ser escolhidos para ficarem em pé na extremidade direita da gangorra a fim de manter o conjunto em equilíbrio?

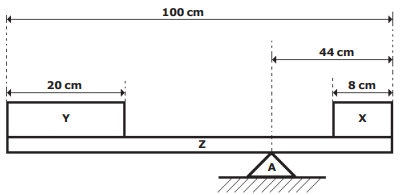

Uma viga rígida homogênea Z com 100 cm de comprimento e 10 N de peso está apoiada no suporte A, em equilíbrio estático. Os blocos X e Y são homogêneos, sendo que o peso do bloco Y é de 20 N, conforme o desenho abaixo.

O peso do bloco X é

Desenho Ilustrativo-Fora de Escala

Um bloco de massa $m$ sustentado por um par de molas idênticas, paralelas e de constante elástica $k$, desce verticalmente com velocidade constante e de módulo $v$ controlada por um motor, conforme ilustra a figura. Se o motor travar repentinamente, ocorrerá uma força de tração máxima no cabo com módulo igual a

Um ponto material está sujeito simultaneamente a ação de duas forças perpendiculares de intensidades F1 e F2, conforme mostrado na figura a seguir. O ângulo tem valor igual a 30° e a força F₁ tem intensidade igual a 7 N. Portanto, a força resultante F_R tem intensidade, em N, igual a __.

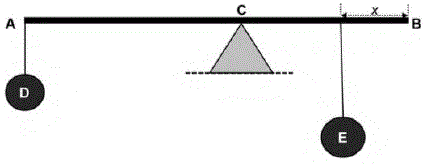

A barra homogênea AB, mostrada na figura abaixo, possui peso de 120 N e comprimento de 100 cm. A barra está apoiada no ponto C a 60 cm de A, que sustenta um corpo D, de peso igual a 20 N. A uma distância x de B, foi colocado um corpo E, de peso igual a 100 N, de tal forma que a barra AB fique em equilíbrio na horizontal.

Com base na figura e no texto apresentados, o valor da distância x, em centímetros, é igual a

Uma barra rígida, homogênea, fina e de comprimento $l$, é presa a uma corda horizontal sem massa e toca a quina de uma superfície horizontal livre de atrito, fazendo um ângulo $\theta$ como mostra a figura. Considerando a barra em equilíbrio, assinale a opção correta para o valor da razão $d/l,$ em que d é a distância da quina ao centro de gravidade (CG) da barra.

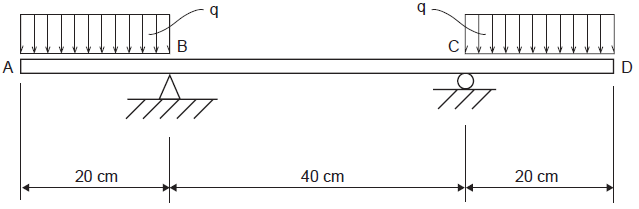

A viga biapoiada, mostrada na Figura abaixo, é carregada de forma simétrica por cargas distribuídas uniformes

q = 5,0 kN/m.

O valor do momento fletor atuante na região de flexão pura dessa viga, expresso em N.m, é de

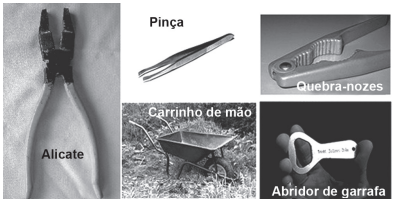

As pessoas que utilizam objetos cujo princípio de funcionamento é o mesmo do das alavancas aplicam uma força, chamada de força potente, em um dado ponto da barra, para superar ou equilibrar uma segunda força, chamada de resistente, em outro ponto da barra. Por causa das diferentes distâncias entre os pontos de aplicação das forças, potente e resistente, os seus efeitos também são diferentes. A figura mostra alguns exemplos desses objetos.

Em qual dos objetos a força potente é maior que a força resistente?

Considerando que o sistema mostrado na figura acima esteja em equilíbrio e que o peso do corpo C seja igual a 500 N, assinale a alternativa que apresenta a tração no cabo rígido B, em newtons.

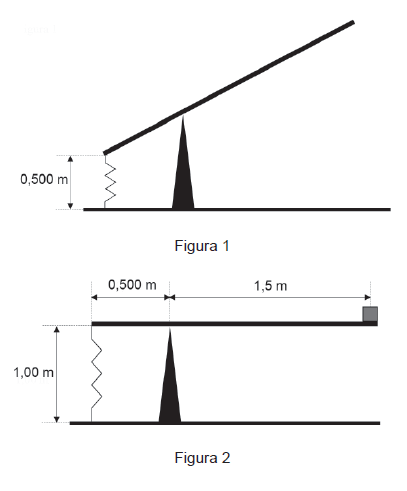

Uma gangorra, que usa em um dos lados uma mola de constante elástica K, encontra-se em equilíbrio, como mostra a Figura 1. Uma carga de 40,0 kg é colocada do outro lado da gangorra, e o sistema encontra uma nova posição de equilíbrio, mostrado na Figura 2.

Desprezando a massa da gangorra, o valor aproximado da constante elástica K, em kN/m, é

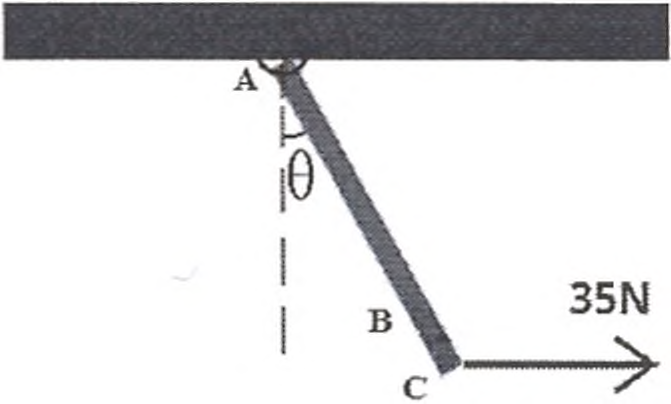

A barra indicada na figura, presa de forma articulada ao teto, é composta por dois segmentos. O primeiro segmento $\overline{AB}$ possui 4 kg de massa e 10 m de comprimento. Já o segundo $\overline{BC}$ possui 2 kg de massa e 2 m de comprimento. Sobre a extremidade da barra, atua uma força horizontal para a direita, com intensidade de 35 N. Se a barra está em repouso, a tangente do ângulo $\theta$ que ela faz com a vertical vale

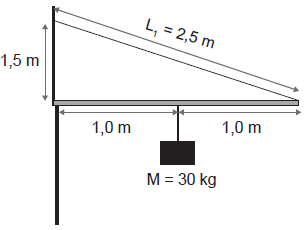

Uma haste de massa desprezível, e comprimento igual a 2,0 m, está apoiada sobre uma pequena protuberância na parede e presa em sua extremidade a uma corda L₁, de comprimento igual a 2,5 m, que, por sua vez, está presa à parede vertical a uma altura 1,5 m acima do ponto de apoio da haste, como pode ser visto na Figura abaixo.

Uma caixa, de massa M = 30 kg, é presa na haste, exatamente sobre seu ponto médio. Se o sistema está em equilíbrio estático, qual é a tensão na corda L₁, em N?

Dado

Aceleração da gravidade = 10 m/s²

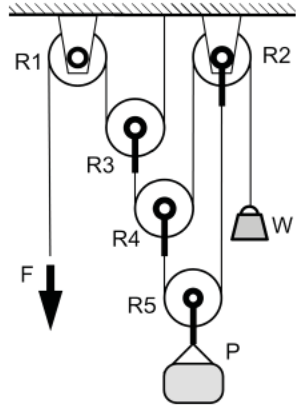

Considere a Figura abaixo:

No sistema de roldanas com cordas inextensíveis da Figura, a força F e o contrapeso W que mantêm o sistema em equilíbrio estático são iguais a, respectivamente,

Analise a figura abaixo.

A figura acima ilustra uma haste homogênea OA de comprimento L=5,0m. A extremidade O da haste está presa a um ponto articulado. A extremidade A suspende um bloco de massa m=2,0 kg. Conforme a figura, o sistema é mantido em equilíbrio estático por meio de um fio preso á parede no ponto B Considerando os fios ideais e sabendo que a força que o fio faz na haste tem módulo T = 15$\sqrt{2}$ N, assinale a opção que apresenta, respectivamente, a densidade linear de massa da haste, em kg/m e o módulo da componente vertical da força, em newtons, que a haste faz no ponto articulado.

Dado: g = 10 m/s²

Uma rampa, homogênea, de massa m e comprimento L, é inicialmente colocada na horizontal. A extremidade A, dessa rampa, encontra-se acoplada a uma articulação sem atrito. Na extremidade B está sentado, em repouso, um garoto, também de massa m. Essa extremidade B está presa ao chão, por um fio ideal, e ao teto, por uma mola ideal, de constante elástica k, conforme ilustra a Figura 1.

Em um determinado instante o garoto corta o fio. A mola, que está inicialmente deformada de um valor Δx , passa a erguer lentamente a extremidade B da rampa, fazendo com que o garoto escorregue, sem atrito e sem perder o contato com a rampa, até a extremidade A, conforme Figura 2.

Quando o garoto, que neste caso deve ser tratado como partícula, atinge a extremidade A, a mola se encontra em seu comprimento natural (sem deformação) e a rampa estará em repouso e inclinada de um ângulo θ. Considerando g o módulo da aceleração da gravidade local, nessas condições, a velocidade do garoto em A, vale

Entre todas as afirmativas a seguir assinale a correta.

Um balão de borracha preto foi preenchido com ar e exposto ao sol. Após certo tempo tende a se mover para cima se não estiver preso a algo. Uma possível explicação física para tal acontecimento seria:

Uma esfera de massa igual a 2kg está presa a uma das extremidades de uma haste rígida de comprimento igual a 50cm. A outra extremidade da haste está fixa em um eixo de modo que a haste pode oscilar num plano vertical. Quando a haste fizer um ângulo de 30° com a vertical, qual será o valor do torque exercido pela força gravitacional em relação ao eixo?

Obs.: considere a massa da haste desprezível.
