Questões de Concurso sobre Óptica

Sobre as características da reflexão e refração da luz, temos as seguintes afirmativas:

I. Quanto maior for o índice de refração de um material, menor será a velocidade da luz neste material.

II. A luz, ao passar para um meio de índice de refração diferente, sua frequência e velocidade se alteram e o comprimento de onda permanece constante.

III. O fenômeno da reflexão interna total pode ocorrer quando a luz proveniente do ar incide sobre a superfície de um diamante polido.

Assinale a alternativa em que todas a(s) afirmativa(s) está(ão) CORRETA(S):

A figura a seguir mostra um fio de telefone suspenso por dois postes. A curva formada é uma “catenária”.

Sejam R o raio de curvatura da catenária no ponto mais baixo, pela manhã, logo antes do nascer do Sol, e R' o raio de curvatura da catenária no ponto mais baixo ao meio-dia, sob o Sol a pino.

Esses raios de curvatura são tais que

Um experimento para fabricar micro ou nanoestruturas em um substrato fotossensível pode ser feito expondo-se o material a um padrão de intensidade luminoso não uniforme produzido pela interferência de dois feixes coerentes. Considere dois feixes coerentes de laser em 532 nm, oriundos da mesma fonte, e que interferem entre si formando um ângulo de 60º. O padrão de intensidade produzido pela interferência dos dois feixes incide em um filme fotossensível e produz uma grade de difração de período espacial Δ. Nesse contexto, o valor de Δ é

(Dado: sen 30° = 0,5)

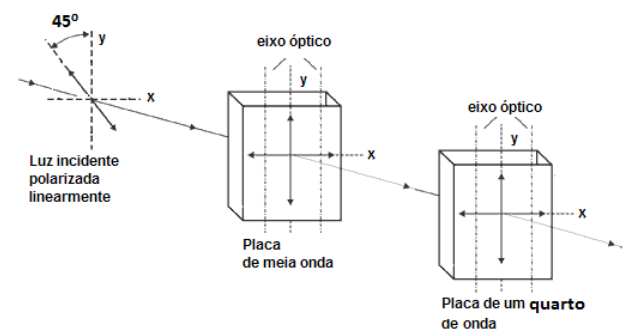

Um feixe de luz linearmente polarizada atravessa um sistema óptico conforme indicado na figura abaixo.

Qual é a alternativa que indica o estado de polarização da luz emergente da placa de um quarto de onda?

Numa passagem do livro O Senhor das moscas, de Sir William Golding (1911-1993), premiado com o Nobel de Literatura de 1983, as lentes dos óculos do personagem Piggy são usadas para focalizar os raios do sol e acender uma fogueira. Mais tarde, uns rapazes espancam Piggy e quebram os seus óculos. A partir de então, ele passa a não enxergar direito os colegas mais distantes, por ser muito míope.

Há uma falha evidente nessa narrativa, pois

Um espelho esférico côncavo de raio de curvatura 36 cm fornece, de um objeto real colocado entre o vértice e o foco do espelho, uma imagem ampliada três vezes.

A distância do objeto ao vértice do espelho é, em cm,

Um pequeno objeto luminoso é colocado a 1,80 m de um anteparo. Uma lente, de distância focal 40,0 cm, é colocada entre o objeto e o anteparo projetando neste uma imagem do objeto, nítida e ampliada. Nestas condições, a distância da lente até o anteparo, em cm, vale

Utilizando a lente de uma luneta, João consegue projetar a imagem de seu celular na parede branca de seu quarto.

Sobre a lente utilizada por João, é CORRETO afirmar:

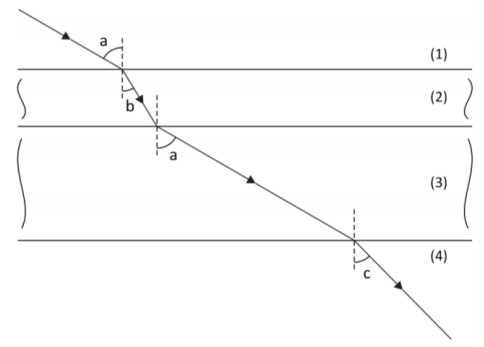

A figura mostra a trajetória de um raio de luz monocromática ao passar do meio (1) para o meio (4), atravessando duas lâminas de faces paralelas (observe que b < c < a).

Com base na análise da figura, assinale V para a afirmativa verdadeira e F para a falsa.

( ) O índice de refração do meio (1) é igual ao índice de refração do meio (3),

( ) O desvio angular desse raio luminoso ao passar do meio (1) para o meio (4) através das lâminas é igual ao que ele sofreria se passasse direto do meio (1) para o meio (4).

( ) De todos, o meio mais refringente é o meio (2).

As afirmativas são, respectivamente,

“Utilizados nos mais diversos ramos da ciência, os microscópios ópticos permitem a observação de objetos minúsculos, ampliando sua imagem em até 1000 vezes. Com funcionamento simples, a ampliação é feita por meio de um conjunto de lentes – de vidro ou de cristal – e uma fonte de luz. Para formar a imagem aumentada da amostra, os microscópios contam com uma lente objetiva e uma ocular, ambas convergentes, colocadas nas extremidades diametralmente opostas de um tubo – o canhão – composto, por sua vez, de duas partes que podem ser estendidas ou encurtadas”.

_{Disponível em http://www.prolab.com.br/blog/entenda-como-funciona-um-microscopio-optico/ Acesso em 06/11/2016.}

Considerando um pequeno objeto colocado a 15 cm da lente objetiva, que possui distância focal igual a 10 cm. A imagem final observada está a 15 cm da lente ocular, a qual possui também distância focal 10 cm. O comprimento aproximado do microscópio (distância lente a lente) é:

Um espelho esférico é instalado a 90 cm de uma capivara de altura H, localizada sobre o eixo central do objeto refletor. Um físico avalia o experimento, constatando que a imagem produzida tem a mesma orientação que o roedor e que a ampliação lateral foi igual a 0,5. Sabendo-se disso, o valor em módulo do raio de curvatura e o tipo do espelho são, respectivamente:

A Figura 1 abaixo representa um arranjo experimental para a obtenção do espectro de emissão da luz emitida por uma lâmpada de gás de hidrogênio.

Ao passar pelo prisma, a luz divide-se em quatro feixes de cores distintas: violeta, anil, azul e vermelho. Projetando-se esses feixes em um anteparo, eles ficam espalhados, como ilustrado na Figura 1.

Considere, agora, a Figura 2, que ilustra esquematicamente alguns níveis de energia do átomo de hidrogênio, onde as setas I, II, III e IV mostram transições possíveis para esse átomo.

Relacionando as informações contidas na Figura 2 com as cores da luz emitida pela lâmpada de gás de hidrogênio mostrada na Figura 1, é correto afirmar que a cor anil corresponde à transição

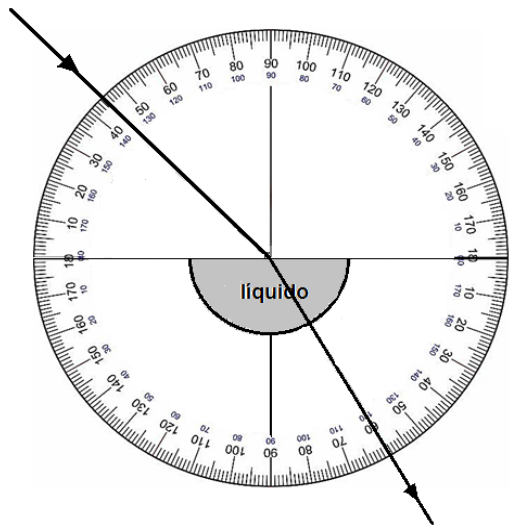

Uma forma, relativamente, simples de determinarmos o índice de refração de líquidos transparentes está demonstrada na figura abaixo. Basicamente, coloca-se o líquido num recipiente de forma semicircular preso a um transferidor duplo de 180º. Em seguida, usa-se um laser (fonte de luz) para incidir um raio de luz na superfície de separação entre o ar e o líquido, exatamente na origem do sistema (centro do transferidor) e registra-se o ângulo de incidência. O raio é refratado e ao emergir do recipiente (superfície semicircular), o faz sem sofrer desvio. Nesse caso, registra-se o ângulo de refração. Considerando-se o índice de refração do ar igual a 1, determina-se o índice de refração do líquido.

Num laboratório de Física foram feitos dois experimentos, um para o líquido A e outro para o líquido B. Na figura, temos representados os ângulos referentes ao experimento para o líquido A, enquanto que, para o líquido B a única diferença está na incidência, na qual o ângulo é 30º com a horizontal. Depois de calculados os índices de refração para os líquidos estudados, podemos afirmar que o índice de refração do líquido A e relação ao líquido B vale:

Um escoteiro de altura 1,60m deseja utilizar um espelho côncavo, relativamente grande para acender uma fogueira num dia bastante ensolarado. Para isso deve colocar a fogueira a uma distância tal que todos os raios provenientes do Sol e que chegam na superfície do espelho possam convergir para a fogueira. Para saber a que distância do espelho a fogueira deveria ficar, foi feita a seguinte experiência. Ele se posicionou a 6 m do vértice espelho e ao longo do eixo principal do mesmo e verificou que sua imagem conjugada era invertida e tinha, aproximadamente, a metade de sua altura. Após executar algumas operações matemáticas o escoteiro posicionou a fogueira:

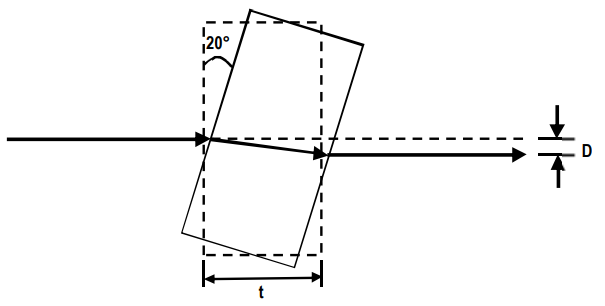

Em um experimento de interferometria entre dois feixes de luz laser, uma lâmina de vidro de índice de refração 1,7 e de espessura t = 9,8 mm é colocada em um dos braços do interferômetro para ajustar a diferença de caminho óptico entre eles. Acidentalmente a lâmina foi fixada com uma inclinação de 20° em relação à posição correta. Qual o desvio D sofrido pelo feixe em relação à direção correta de propagação?

(Considere n_AR = 1; sen 20° = 0,34; sen 11,5º = 0,20; cos 11,5° = 0,98; sen 8,5° = 0,15)

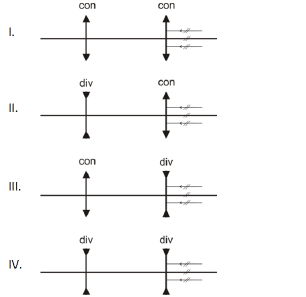

No laboratório do colégio, o professor propôs a seguinte tarefa: montar, em um banco óptico, duas lentes esféricas de mesmo eixo principal com o objetivo de formar um sistema afocal. Os alunos têm a seu dispor quatro lentes, sendo duas convergentes e duas divergentes de distâncias focais (em módulo) menores que as das lentes convergentes. Dispõem, também, de dois pequenos canhões de laser capazes de emitir feixes luminosos estreitos. Os alunos devem montar duas lentes no banco óptico, fazer incidir sobre uma delas os dois feixes paralelamente ao eixo principal e, por tentativas, variando a distância entre as lentes, conseguir que, depois de atravessá-las, os dois feixes continuem paralelos ao eixo principal. Para isso, analise os quatro arranjos a seguir.

É possível conseguir formar um sistema afocal com os arranjos

Feixes de luz laser geralmente são produzidos com intensidades luminosas relativamente altas; entretanto, alguns experimentos de investigação da matéria condensada em laboratórios de pesquisa exigem intensidades ainda maiores que podem ser obtidas através do uso de lentes colimadoras de feixes. Um feixe de laser de perfil circular uniforme com 1,6 mm de diâmetro e 2 W de potência teve seu diâmetro reduzido 8 vezes ao atravessar uma lente convergente. Qual a Intensidade do feixe de laser no foco da lente? (Use π = 3,14)

Em um quarto iluminado apenas por uma fonte luminosa vermelha, encontra-se dois discos de papel, sendo um branco e outro azul quando vistos sob luz solar. Qual das alternativas a seguir é verdadeira?

Há evidencias de que a microcefalia é uma patologia neurológica relacionada à contaminação da gestante pelo zika vírus, transmitido pela picada do mosquito aedes aegypt. Normalmente, a microcefalia era diagnosticada após o nascimento do bebê, mas o aumento significativo de casos tem feito com que os profissionais da saúde façam investigações do cérebro do feto, ainda no período da gestação. Um dos exames utilizados é a ultrassonografia que, com a obtenção de imagens de estruturas internas, permite detectar a patologia. Numa ultrassonografia, ondas de ultrassom são transmitidas através da barriga da gestante, ao interior do corpo da mãe e do bebê. As ondas que retornam ao aparelho são transformadas em sinais elétricos, amplificadas, processadas por computadores e visualizadas no monitor de vídeo.

O fenômeno físico, característico a qualquer tipo de onda, em que se baseia esse diagnóstico por imagem é

Uma fonte luminosa pontual encontra-se sobre o eixo principal de um espelho convexo a 40 cm do foco. A imagem conjugada pelo espelho forma-se a 10 cm do foco.

A distância focal do espelho é
