Questões de Concurso sobre Resistores e Potência Elétrica

Com o objetivo de determinar o valor da resistência elétrica de um resistor ôhmico, um técnico de laboratório montou o circuito indicado na figura a seguir. A resistência total do reostato é de 100Ω. A corrente indicada no amperímetro ficou nula quando o cursor do reostato estava com 75% do valor total da resistência:

A partir dessas informações, podemos afirmar que o valor determinado da resistência R foi de:

Calcule a potência total do circuito da figura abaixo e assinale a opção correta.

Uma bateria composta por 50 células voltaicas em série é carregada por uma fonte de corrente contínua ideal de 220 V. Cada célula tem uma força eletromotriz de 2,30 V e resistência interna de 0,100. Sendo a corrente de carregamento de 6,00 A, indique o valor da resistência extra que deve ser inserida em série com a fonte.

Na figura mostra-se o valor do potencial elétrico para diferentes pontos P(50 V), Q(60 V), R(130 V) e S(120 V) situados no plano $xy$. Considere o campo elétrico uniforme nessa região e o comprimento dos segmentos $\overline{OP}$, $\overline{OQ}$,$\overline{OR}$ e $\overline{OS}$ igual a 5,0 m. Pode-se afirmar que a magnitude do campo elétrico é igual a

As células são as estruturas básicas da vida e exibem um fenômeno da eletricidade associado a diferenças de concentração de íons que se localizam em regiões dentro e fora delas. A consequência disso é o surgimento de uma diferença de potencial entre pontos internos e externos da célula. A membrana celular possui estruturas proteicas que funcionam como portas, possibilitando a passagem de íons de sódio e potássio. Nos neurônios, em repouso essas portas ficam normalmente fechadas. Quando um estímulo apropriado atinge o neurônio, as portas de passagem de sódio abrem-se imediatamente na área em que foram estimuladas, causando despolarização da membrana, que logo após reestabelece a polarização, permitindo a saída dos íons. Assim, o estímulo provoca uma sucessão de despolarizações e polarizações que se propagam ao longo da membrana plasmática do neurônio, compondo um impulso nervoso.

Com relação ao potencial elétrico e à diferença de potencial, considere as afirmativas abaixo:

I. O potencial elétrico é nulo no interior de um condutor em equilíbrio eletrostático.

II. O vetor campo resultante pode ser nulo e o potencial diferente de zero, em um ponto do campo elétrico criado por mais de uma carga.

III. A diferença de potencial em um campo elétrico uniforme criado por duas placas A e B é diretamente proporcional ao campo elétrico e inversamente proporcional à distância entre as placas.

IV. O potencial elétrico representa, numericamente, o trabalho realizado pela força de interação da carga criadora do campo, para transportar uma unidade de carga de um determinado ponto até o referencial estabelecido.

De acordo com as afirmativas, conclui-se que estão INCORRETAS apenas

Com o objetivo de determinar a resistência interna de uma fonte de tensão contínua, foi utilizado um voltímetro para medir a voltagem da fonte com e sem carga. A medida da voltagem entre os terminais da fonte sem carga foi de 12,0 V e, com uma carga de 8,00 Ω acoplada aos terminais, a voltagem medida foi de 9,00 V.

De acordo com esse ensaio, a resistência interna da fonte, em Ω, vale, aproximadamente,

Antônio retornou de sua casa de praia, que frequenta todo final de semana. Ao chegar a sua residência, distante de 100 km do litoral, deparou-se com a televisão que, por esquecimento, havia deixado ligada. Sabendo-se que a potência da televisão é igual a 250 W e que ela permaneceu ligada por dois dias completos, qual foi a energia gasta em kWh?

O circuito da figura abaixo, apresenta as lâmpadas incandescentes L1, L2 e L3 e os interruptores I1, I2 e I3. A lâmpada L1 dissipa uma potência de 60 W, quando o interruptor I1 está ligado; pela lâmpada L2 circula uma corrente de 0,273 A, quando o interruptor I2 está ligado, e a resistência da lâmpada L3 é de 806,7 Ω, quando o interruptor I3 está ligado.

Com relação ao exposto acima considere as seguintes afirmativas:

I. A potência total dissipada pelas lâmpadas é de aproximadamente 100 W quando os interruptores I1 e I2 estão ligados.

II. A corrente total no circuito é de aproximadamente 0,55 A, quando os interruptores I1 e I3 estão ligados.

III. A potência total dissipada pelas lâmpadas é de aproximadamente quando os interruptores I1, I2 e I3 estão ligados.

IV. A corrente total no circuito é de aproximadamente 1,2 A quando os interruptores I1, I2 e I3 estão ligados.

De acordo com essas afirmativas, conclui-se que estão corretas apenas

Considere um resistor com resistência R associado em série com um capacitor com capacitância C, e o conjunto ligado a uma bateria. A equação que governa a corrente elétrica i no circuito é

Um pequeno elevador de construção de 500kg inicia o movimento do repouso. Ele movimenta-se para cima por 2,0 s com aceleração constante até alcançar uma velocidade constante de de 2,0m/s. Considerando a gravidade local g = 10 m/s², podemos afirmar que a potência gasta do motor do elevador neste tempo é de

Ao pesquisar um resistor feito de um novo tipo de material, um cientista observou o comportamento mostrado no gráfico tensão versus corrente.

Após a análise do gráfico, ele concluiu que a tensão em função da corrente é dada pela equação V = 10 i + i ² .

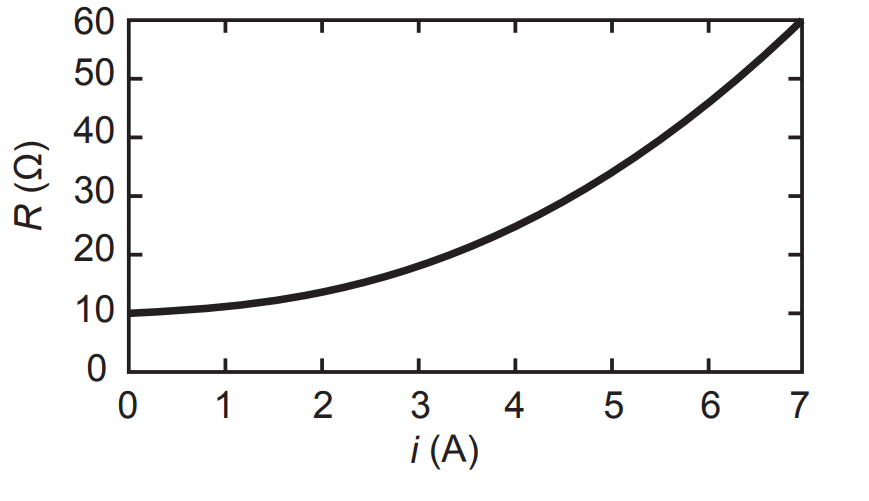

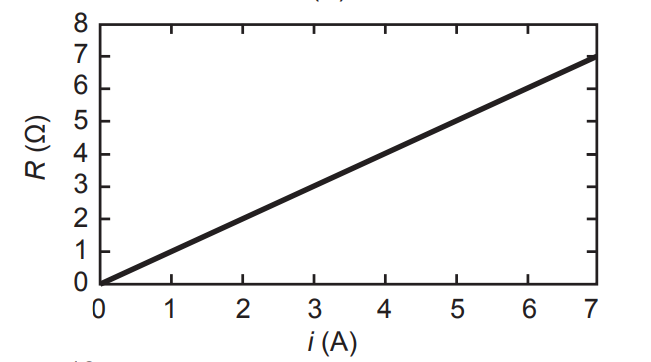

O gráfico da resistência elétrica (R) do resistor em função da corrente (i) é

A resistência interna de um gerador que possui f.e.m. igual a 12 V e rendimento de 80% quando percorrido por uma corrente de 4 A é de 1,2 Ω.

Analise a figura abaixo.

Diferenças de potencial de 30 volts já representam, para alguns indivíduos, risco de fibrilação induzida (mesmo que o choque elétrico seja de baixa corrente). Suponha que uma força eletromotriz aplicada entre as mãos de um ser humano seja, de modo simplificado, equivalente ao circuito mostrado na figura acima, com a magnitude da tensão V_o no capacitar (coração) determinando o grau de risco. Se a fem é de 30 volts, a potência elétrica, em watts, dissipada no corpo humano é igual a:

Considere uma região do espaço em que o potencial elétrico é dado por U(x, y, z)=b(−x²/2−y²/2−z²/2), onde x, y e z são coordenadas de posição e b é uma constante. Uma carga puntiforme q na presença deste potencial elétrico sofre uma força dada por

Muitos smartphones e tablets não precisam mais de teclas, uma vez que todos os comandos podem ser dados ao se pressionar a própria tela. Inicialmente essa tecnologia foi proporcionada por meio das telas resistivas, formadas basicamente por duas camadas de material condutor transparente que não se encostam até que alguém as pressione, modificando a resistência total do circuito de acordo com o ponto onde ocorre o toque. A imagem é uma simplificação do circuito formado pelas placas, em que A e B representam pontos onde o circuito pode ser fechado por meio do toque.

Qual é a resistência equivalente no circuito provocada por um toque que fecha o circuito no ponto A?

Um Hotel possui 10 máquinas de lavar roupas. Cada máquina consome 1000 W de potência. Qual o custo mensal (considerar mês de 30 dias) que esse hotel tem para operar essas 10 máquinas 4 horas por dia, considerando que a concessionária de energia cobra R$ 0,50 o kWh?

Um certo resistor dissipa uma potência de 1 W quando percorrido por uma corrente de 100 mA. Assinale a alternativa que expressa corretamente a tensão V aplicada a esse resistor quando percorrido por uma corrente de 50 mA.

Dona Marize, numa noite fria de inverno, resolveu fazer café. Entretanto, percebeu que não havia água para fazer o café. Dona Marize teve uma idéia, pegou cubos de gelo do congelador de massa total 1,5 Kg a -8 °C e com o calor fornecido por um ebulidor, transformou-os em água a 90 °C, num intervalo de tempo de 700 s. O ebulidor foi ligado a uma fonte de tensão contínua de 150 V. Determine o valor da resistência elétrica do ebulidor em ohms, supondo que 60% da potência elétrica dissipada no resistor seja aproveitada para a realização do café.

Um resistor de resistência elétrica R igual a 20Ω é submetido à ddp(U) de 60 V. Determine a potência dissipada no resistor.
