Em um experimento laboratorial, alunos mediram a potência absorvida por uma carga monofásica. O experimento foi composto de duas partes:


Parte 1 – medida da tensão e corrente da carga, utilizando voltímetro e amperímetro, respectivamente. O produto das grandezas medidas foi anotado;

Parte 2 – medida da potência, utilizando um wattímetro.


Durante o processo, os alunos observaram que os resultados obtidos nas partes 1 e 2 foram iguais. Assim, com base nessa observação, os alunos concluíram que as cargas eram compostas


A

apenas de resistores.


B

somente de reatâncias indutivas.


C

unicamente de reatâncias capacitivas.


D

predominantemente de resistores associados a reatâncias.

Imagem associada para resolução da questão


A figura acima mostra um circuito formado por quatro resistores e duas baterias. Sabendo que a diferença de potencial entre os terminais do resistor de 1 é zero, o valor da tensão U, em volts, é:


A

154/15


B

30/4


C

70/9


D

10


E

154/30

SECA VIRA TEMA DE EXCURSÃO E AULA DE CIÊNCIA EM ESCOLAS


Thais Bilenky de São Paulo 26/10/2014 02h00


(...) Como no Vera Cruz, a crise da água tem motivado atividades em diversos colégios da cidade. Na rede municipal, 34 escolas ficaram sem água na semana passada.

A Secretaria de Educação diz que incentiva debates sobre o tema e sua inclusão em projetos interdisciplinares.

Nas escolas particulares, problemas de abastecimento não são comuns. A falta de água é abordada para efeito pedagógico - como no colégio Rio Branco, que tem promovido bate-papos e estudos. (...)


(Disponível em: www1.folha.uol.com.br/cotidiano. Acesso em: 14 fev. 2017)

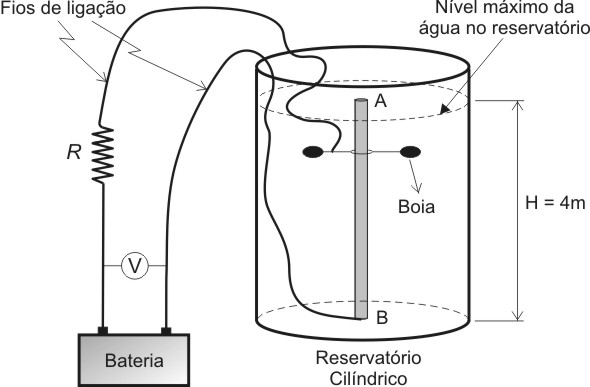

Motivado pelo trecho do artigo acima exposto, um professor de física lançou um desafio para os alunos do 3° ano em uma escola onde, frequentemente, falta água. Tal desafio consistia em determinar o volume d’água em um reservatório de difícil acesso.

Para a determinação deste volume d’água os alunos deveriam utilizar somente um circuito elétrico constituído de um voltímetro ideal V, uma bateria de fem igual a 12 V e resistência interna igual a 1 Ω, além de um resistor ôhmico R igual a 2 Ω e um reostato AB, feito de material de resistividade elétrica constante, cuja resistência elétrica pode variar de 0 a 4 Ω, de acordo com a posição da bóia que é ajustada pela altura do nível d’água do reservatório. Depois de algum tempo, os alunos apresentaram o projeto ao professor, conforme esquematizado na figura a seguir.


Imagem associada para resolução da questão


De acordo com o projeto, o volume d’água no reservatório pode ser calculado por meio da ddp nos terminais da bateria, registrada pelo voltímetro. Sendo a capacidade máxima deste reservatório igual a 20 m3, desconsiderando as resistências elétricas dos fios de ligação que estão isolados e o atrito do suporte da boia com o reostato, quando o voltímetro indicar 9,0 V , o volume d’água neste reservatório será, em m3, igual a


A

15


B

12


C

6


D

5

No circuito resistivo a seguir, as lâmpadas são idênticas e de resistência igual a 3Ω, cada. A fonte é ideal e alimenta o circuito com 18 V. As leituras fornecidas pelo voltímetro (V), em volts, e pelo amperímetro (A), em ampères, estão corretamente apresentadas na alternativa


Imagem associada para resolução da questão

Fonte de tensão Dc


A

18 V e 3 A.


B

3 V e 3 A.


C

6 V e 5 A.


D

3 V e 6 A.


E

9 V e 2 A.

Uma esfera condutora de um metro de diâmetro está eletrizada negativamente e encontra-se em equilíbrio eletrostático no vácuo completamente isolada de outros corpos.


Sabendo que a uma distância de 40 m de seu centro o campo elétrico é de 900 V/m, qual é a intensidade do campo elétrico e do potencial elétrico a uma distância de 20 cm do centro dessa esfera, respectivamente?


(Considere a constante eletrostática de 9 x 109 N.m2/C2)


A

3,6 x 107 V/m /– 7,2 x 106 V


B

0 V/m /–7,2x106 V


C

3,6 x 107 V/m /– 2,88 x 106 V


D

0 V/m /–2,88x106 V

Imagem associada para resolução da questão


O consumo elétrico de uma unidade residencial foi medido pelo seu proprietário, e o resultado obtido foi expresso pelo gráfico ao lado, que descreve o consumo de corrente elétrica (i) da residência ao longo das 24 horas do dia (t). A unidade residencial é alimentada por uma tensão de 110 V.


Considerando os dados expressos no gráfico, assinale a alternativa que apresenta corretamente o valor da maior potência elétrica consumida ao longo do dia.


A

1,1 kW.


B

2,2 kW.


C

4,4 kW.


D

6,6 kW.


E

8,8 kW.

Um galvanômetro de resistência 0,5 Ω e fundo de escala 1mA deve ser usado, para medir intensidades de corrente maiores que 1mA. A fim de evitar danos no aparelho, é necessário empregar um dispositivo conhecido como “shunt”, que desvia o excesso de corrente que passa através do galvanômetro. Para medir correntes de 6mA, é necessário usar, no referido galvanômetro, um “shunt” de


A

0,4 Ω.


B

0,2 Ω.


C

0,3 Ω.


D

0,1 Ω.


E

0,5 Ω.

Três condutores X, Y e Z foram submetidos a diferentes tensões U e, para cada tensão, foi medida a respectiva corrente elétrica I, com a finalidade de verificar se os condutores eram ôhmicos. Os resultados estão na tabela que segue


condutor 1

condutor 2

condutor 3

I(A)

U(V)

I(A)

U(V)

I(A)

U(V)

0,30

1,5

0,20

1,5

7,5

1,5

0,80

4,0

0,40

3,0

12

3,0

1,0

5,0

0,60

4,5

20

5,0

1,6

8,0

0,80

6,0

30

6,0



A afirmativa que está totalmente correta é a


A

os três condutores são Ôhmicos.


B

somente os condutores 1 e 2 são Ôhmicos.


C

somente o condutor 1 é Ôhmico.


D

somente o condutor 2 é Ôhmico.


E

os condutores 2 e 3 são Ôhmicos.

Suponha que o preço unitário da energia elétrica cobrado pela concessionária local é de R$ 0,75/kWh. Então, uma lâmpada de 100 W, ligada a uma diferença de potencial de 220 V, em um período de 1 dia, em reais, custa


A

0,75


B

1,80


C

7,5


D

75


E

175

Uma fonte não ideal de tensão de 1,5 V está sendo colocada em série com um resistor de 40Ω. A corrente elétrica medida nesse circuito é de 30 mA. Podemos dizer que a resistência interna da bateria é:


A

Nula.


B

Infinita.


C

50Ω


D

120Ω


E

10Ω

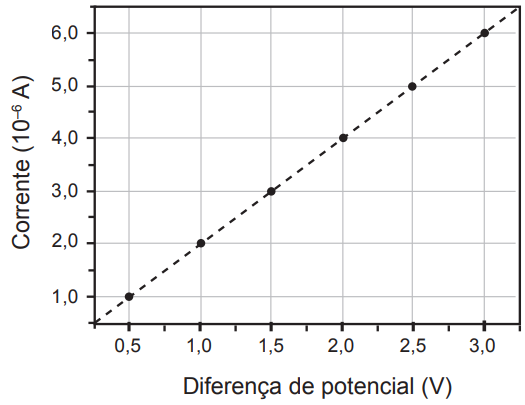

Dispositivos eletrônicos que utilizam materiais de baixo custo, como polímeros semicondutores, têm sido desenvolvidos para monitorar a concentração de amônia (gás tóxico e incolor) em granjas avícolas. A polianilina é um polímero semicondutor que tem o valor de sua resistência elétrica nominal quadruplicado quando exposta a altas concentrações de amônia. Na ausência de amônia, a polianilina se comporta como um resistor ôhmico e a sua resposta elétrica é mostrada no gráfico.


Imagem associada para resolução da questão


O valor da resistência elétrica da polianilina na presença de altas concentrações de amônia, em ohm, é igual a


A

0,5 × 100.


B

2,0 × 100.


C

2,5 × 105.


D

5,0 × 105.


E

2,0 × 106.

Em um campo magnético é colocada uma espira circular, perpendicular ao plano do campo, com 1 m2 de área. Sabendo que a intensidade do campo diminui 4T/s e a intensidade da corrente elétrica que circula a espira é A, então, a resistência elétrica da espira é:


A

6 Ω.


B

8 Ω.


C

10 Ω.


D

12 Ω.

Um ser humano com a pele molhada, no banho, por exemplo, pode ter a resistência elétrica de seu corpo reduzida a 15kΩ. Se o chuveiro utilizado trabalha na voltagem de 220V e sabendo que a corrente elétrica maior que 100mA causa fibrilação, podendo causar morte. Maior que 20mA causa dificuldade de respiração e que, maior que 10mA, causa contração muscular, assinale a afirmação correta sobre o possível resultado do contato da mão de um indivíduo com o chuveiro, tendo os pés em contato direto com o solo, nas condições citadas.


A

nada acontece.


B

sofre contração muscular.


C

tem dificuldade para respirar.


D

é levado à morte por fibrilação.

Na área de Eletrodinâmica, em circuitos elétricos, são comuns associações entre capacitores e entre resistores. A respeito do assunto, considere as seguintes afirmativas:


1. Numa associação de resistores em série, o resistor equivalente sempre tem resistência maior que qualquer uma das resistências dos resistores que formam a associação.

2. Numa associação de capacitores em paralelo, a tensão aplicada ao capacitor equivalente é dada pela soma das tensões em cada capacitor que forma a associação.

3. Numa associação de capacitores em série, a carga em cada capacitor é a mesma, e o capacitor equivalente tem uma carga igual à de cada capacitor da associação.


Assinale a alternativa correta.


A

Somente a afirmativa 1 é verdadeira.


B

Somente a afirmativa 2 é verdadeira.


C

Somente a afirmativa 3 é verdadeira.


D

Somente as afirmativas 1 e 2 são verdadeiras.


E

Somente as afirmativas 1 e 3 são verdadeiras.

Um ferro elétrico de 1200 W – 127 V é ligado a uma tomada de 127 V durante 45 minutos.

Supondo que a massa de um fusca seja igual a 0,90 t e que o módulo da aceleração da gravidade seja g = 10m/s2 .

A energia consumida pelo ferro elétrico nesse intervalo de tempo é igual à variação da energia potencial gravitacional necessária para transportar, desde a base até o topo de um prédio de 36 m de altura,


A

1 fusca.


B

2 fuscas.


C

5 fuscas.


D

10 fuscas.


E

20 fuscas.

Por apresentar significativa resistividade elétrica, o grafite pode ser utilizado para simular resistores elétricos em circuitos desenhados no papel, com o uso de lápis e lapiseiras. Dependendo da espessura e do comprimento das linhas desenhadas, é possível determinar a resistência elétrica de cada traçado produzido. No esquema foram utilizados três tipos de lápis diferentes (2H, HB e 6B) para efetuar três traçados distintos.


Imagem associada para resolução da questão


Munido dessas informações, um estudante pegou uma folha de papel e fez o desenho de um sorvete de casquinha utilizando-se desses traçados. Os valores encontrados nesse experimento, para as resistências elétricas (R), medidas com o auxílio de um ohmímetro ligado nas extremidades das resistências, são mostrados na figura. Verificou-se que os resistores obedeciam à Lei de Ohm.


Imagem associada para resolução da questão


Na sequência, conectou o ohmímetro nos terminais A e B do desenho e, em seguida, conectou-o nos terminais B e C, anotando as leituras RAB e RBC, respectivamente.


Ao estabelecer a razão , qual resultado o estudante obteve?


A


B


C


D


E

Quatro resistores, cada um deles com valor R, estão conectados por meio de fios condutores ideais, segundo o circuito representado na figura abaixo. O circuito é alimentado por um gerador ideal que fornece uma tensão elétrica constante. Inicialmente, o circuito foi analisado segundo a situação 1 e, posteriormente, os pontos A e B foram interligados por meio de um fio condutor, de acordo com a situação 2.


Situação 1


Imagem associada para resolução da questão


Situação 2


Imagem associada para resolução da questão


Com base nessas informações, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:


( ) A intensidade de corrente elétrica no gerador é a mesma para as duas situações representadas.

( ) Ao se conectar o fio condutor entre os pontos A e B, a resistência elétrica do circuito diminui.

( ) Na situação 2, a intensidade de corrente elétrica no gerador aumentará, em relação à situação 1.

( ) A diferença de potencial elétrico entre os pontos A e B, na situação 1, é maior que zero.


Assinale a alternativa que apresenta a sequência correta, de cima para baixo.


A

F – V – V – F.


B

F – V – F – V.


C

V – F – V – F.


D

V – F – F – F.


E

V – V – V – V.

A usina de Itaipu é uma das maiores hidrelétricas do mundo em geração de energia. Com 20 unidades geradoras e 14 000 MW de potência total instalada, apresenta uma queda de 118,4 m e vazão nominal de 690 m3/s por unidade geradora. O cálculo da potência teórica leva em conta a altura da massa de água represada pela barragem, a gravidade local (10 m/s2) e a densidade da água (1 000 kg/m3). A diferença entre a potência teórica e a instalada é a potência não aproveitada.

Disponível em: www.itaipu.gov.br. Acesso em: 11 maio 2013 (adaptado).

Qual é a potência, em MW, não aproveitada em cada unidade geradora de Itaipu?


A

0


B

1,18


C

116,96


D

816,96


E

13 183,04
