Questões de Concurso sobre Resistores e Potência Elétrica

Considere que uma carga tem o seu fator de potência alterado de determinado valor para outro superior e que a potência ativa (potência em W) é mantida constante. Nessa situação, a potência aparente absorvida pela carga diminui.

A potência aparente absorvida por uma carga é insensível à variação de tensão, porque esse tipo de potência é uma composição de uma parcela denominada potência ativa, que é medida em W, e outra parcela chamada potência reativa, cuja unidade é o Var.

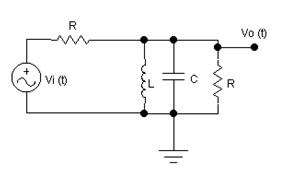

No circuito abaixo Vi é um sinal senoidal da forma Vi = 10 sen106 t. Os resistores "R" apresentam resistências de 10 k Ohms, o indutor L, ideal, apresenta uma indutância de 100 (cem micro Henry) e o capacitor uma capacitância de 10 nF (dez nano Farad).

Nessa situação, a tensão de pico do sinal de saída Vo (t) em relação ao ponto de aterramento, é de:

Suponha que um capacitor de 150 µF usado em uma câmara fotográfica foi carregado a 200 V. Caso toda a energia armazenada seja usada para acender a lâmpada do flash em 1/1.000 de segundo, a potência fornecida ao circuito será igual a 6.000 W.

Uma dona-de-casa compra, num supermercado, uma lâmpada cujas características nominais são 220V e 100W. Ao ligar essa lâmpada em sua casa, a uma tensão de 110 V, a potência apresentada pela lâmpada será:

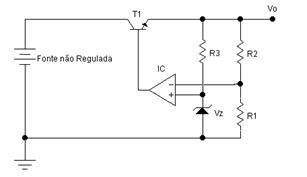

O circuito deste item é uma fonte estabilizada por elemento dissipativo em série. Os diodos e os transistores são de silício e IC é um amplificador diferencial ideal, alimentado por uma fonte maior que 12 Volts (não mostrada no circuito). A Fonte não Regulada é de 52 Volts 10%, o diodo Zener é de 12 Volts, e o resistor R1 = 10 k.

Se desejarmos que a saída Vo seja igual a 36 Volts, o resistor R1 deverá ter uma resistência de

A potência dissipada na forma de calor no circuito depende do valor da resistência R.

Se a resistência R é igual a 40 , a intensidade da tensão sobre a reatância é igual a 60 V.

Uma bateria ideal de 3 V apresenta-se ligada em série a dois resistores. O primeiro de 2 Ω, o segundo deverá dissipar 1 W de potência. Quais são os valores que a corrente elétrica poderá assumir neste circuito?
