Questões de Concurso sobre Resistores e Potência Elétrica

Na associação abaixo, Rx apresenta, na ordem de leitura, as cores: marrom, vermelho, preto e ouro.

O valor correspondente à resistência equivalente da associação, em Ohms, é

Uma carga resistiva na configuração estrela solicita uma potência P da fonte. Ao mudar a configuração dessa carga para delta, a potência solicitada será de

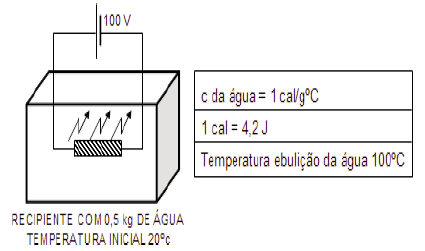

Uma experiência necessita ser montada e se faz necessário aquecer um recipiente com água. O material disponível foi montado conforme a figura abaixo. Um resistor imerso no recipiente. Percebe-se que após 10 minutos a água começa a ferver. Desprezando-se a perda de calor para o ambiente, e, considerado os dados da tabela ao lado do desenho, o valor do resistor submerso é de aproximadamente

Dispõe-se de duas pilhas idênticas de f.e.m ε e resistência interna r constante e de um reostato, cuja resistência elétrica R varia de zero até 6 r. Essas pilhas podem ser associadas em série ou em paralelo, conforme ilustram as figuras I e II, respectivamente.

O gráfico que melhor representa a potência P dissipada pelo reostato, para cada uma das associações, em função da resistência R é

Numa residência, todos os aparelhos elétricos são ligados a uma mesma tensão elétrica. Sabemos que a resistência elétrica de um aparelho elétrico é inversamente proporcional à corrente que por ele passa. Nessa residência, estão ligados um chuveiro de 5.300 watts, uma lâmpada de 60 watts e um ferro elétrico de 1.000 watts.

Em relação a esses três aparelhos, é CORRETO afirmar que

O chuveiro elétrico é um dispositivo capaz de transformar energia elétrica em energia térmica, o que possibilita a elevação da temperatura da água. Um chuveiro projetado para funcionar em 110 V pode ser adaptado para funcionar em 220 V, de modo a manter inalterada sua potência.

Uma das maneiras de fazer essa adaptação é trocar a resistência do chuveiro por outra, de mesmo material e com o(a)

O medidor de energia elétrica na casa que serve de alojamento para os bombeiros (chamado popularmente de relógio) possui um disco, visível externamente, que, ao girar, registra a energia elétrica consumida: 1 rotação completa para cada 3,6 Wh.

Para testar a potência consumida por um equipamento, um bombeiro desligou todos os aparelhos consumidores de energia das tomadas, deixando ligado apenas o equipamento.

Verificou, então, que o disco efetuava uma rotação completa a cada 20 s. A potência consumida pelo equipamento é:

Qual é o par de resistores com menor valor da série E12 (tol. 10%) que deve ser utilizado em paralelo para se obter um valor de resistência de 20 k Ω ?

A eficiência das lâmpadas pode ser comparada utilizando a razão, considerada linear, entre a quantidade de luz produzida e o consumo. A quantidade de luz é medida pelo fluxo luminoso, cuja unidade é o lúmen (lm). O consumo está relacionado à potência elétrica da lâmpada que é medida em watt (W). Por exemplo, uma lâmpada incandescente de 40 W emite cerca de 600 lm, enquanto uma lâmpada fluorescente de 40 W emite cerca de 3 000 lm.

Disponível em: http://tecnologia.terra.com.br. Acesso em: 29 fev. 2012 (adaptado).

A eficiência de uma lâmpada incandescente de 40 W é

Um fio de cobre possui uma resistência R. Um outro fio de cobre, com o triplo do comprimento e a metade da área da seção transversal do fio anterior, terá uma resistência igual a:

A figura a seguir descreve corretamente as linhas de campo elétrico que surgem da interação entre duas cargas puntiformes de mesmo módulo e de sinais opostos.

A potência elétrica total gerada pelo gerador é igual a $\frac{200}{11}$ W.

A queima de uma lâmpada incandescente especificada para funcionar em rede de 110 V ligada em 220 V deve-se, geralmente, ao consumo de potência maior que a que essa lâmpada é capaz de dissipar.

A resistência elétrica da lâmpada dissipa calor por efeito Joule.

Uma corrente constante i atravessa um trecho de um circuito em que há apenas um resistor de resistência R, e dissipa, por efeito Joule, uma potência P₁ . Suponhamos que o resistor seja substituído por um de resistência R/2 e que a corrente passe a ter um valor constante 2i. Representando por P₂ a potência dissipada por efeito Joule nessa nova situação, a razão P₂/ P₁ é igual a:

Os resistores são componentes eletrônicos fundamentais em uma fonte de alimentação (que converte corrente alternada em contínua) por terem a propriedade de conduzir corrente elétrica em um só sentido.
