A última versão da NBR-14565 traz algumas inovações em relação às versões anteriores. Entre essas inovações, está a inclusão de especificações para sistemas de cabeamento para data centers. Considerando a topologia básica do sistema de cabeamento para um data center, este sistema pode conter os subsistemas de
A
cabeamento de entrada, cabeamento de backbone e cabeamento de distribuição.
B
cabeamento de entrada, cabeamento de distribuição e cabeamento horizontal.
C
cabeamento de acesso à rede, cabeamento de backbone e cabeamento horizontal.
D
cabeamento de acesso à rede, cabeamento de distribuição e cabeamento de backbone.
E
cabeamento de, cabeamento backbone de distribuição e cabeamento horizontal.
Para inserir os fios condutores de um cabo UTP em uma tomada modular de 8 (oito) vias (Jack) ou TJ45 fêmea deve-se utilizar a seguinte ferramenta:
A
Alicate Punch Down.
B
Alicate de Crimpar.
C
Alicate de Corte.
D
Decapador.
E
Inserção Múltipla.
Sobre a infraestrutura de redes em um ambiente com cabeamento estruturado, é correto afirmar que
A
o cabeamento horizontal com cabo UTP deve ter um comprimento máximo de 100 metros.
B
o cabeamento horizontal pode ser ligado diretamente no ativo de rede, dentro do rack.
C
backbones podem ser instalados na área de trabalho.
D
cabeamento horizontal é a parte do sistema que conecta as tomadas de telecomunicações das áreas de trabalho às salas de telecomunicações.
E
em caso de rompimento de um cabo UTP, o mesmo pode ser consertado utilizando emendas próprias para a aplicação.
Em relação à norma ABNT:NBR 14565:2007, julgue os itens a seguir.
I. Aplica-se a redes locais (LAN), redes de campus e redes MAN.
II. Especifica um cabeamento genérico para suporte de uma ampla variedade de serviços, como voz, vídeo, imagem, texto e dados.
III. Especifica que o cabeamento horizontal permanente tem comprimento máximo de 100 metros.
IV. Especifica que o cordão da área de trabalho não pode exceder 3 metros de comprimento.
V. Especifica que cada área de trabalho deve ser servido por, no mínimo, duas tomadas de telecomunicação, com a garantia de que pelo menos uma delas deva ter terminação para um cabo balanceado de quatro pares de, no mínimo, Categoria 5e.
A quantidade de afirmações CORRETAS é
A
3
B
4
C
5
D
1
E
2
O padrão de cabo desenvolvido para ser usado no padrão Gigabit Ethernet e que suporta redes de até 10Gbps é:
A
cat 3.
B
cat 5.
C
cat 2.
D
cat 6A.
E
cat 4.
Segundo a norma ABTN NBR 14.565, o comprimento máximo para cabeamento metálico de rede é de:
A
100km.
B
50m.
C
10m.
D
1024m.
E
100m.
Segundo a NEC – 800, é recomenda a distância mínima entre o cabeamento elétrico e o cabeamento de dados, em caso de um sistema não completamente fechado e não aterrado, de:
A
10cm.
B
1m.
C
50mm.
D
50cm.
E
60cm.
A instalação física de cabeamento estruturado para rede de computadores é regulada por normas certificadas para garantir o desempenho esperado. A Norma ANSI/TIA/EIA568-B estabelece, dentre outros aspectos, os raios de curvatura para os cabos padronizados. De acordo com essa Norma, o raio de curvatura mínimo para a instalação do cabo de fibra óptica multímodo de 2 fibras, utilizado no subsistema de cabeamento horizontal, sem carga mecânica, é de
A
10 vezes o diâmetro externo do cabo.
B
25 mm.
C
15 vezes o diâmetro externo do cabo.
D
50 mm.
E
20 vezes o diâmetro externo do cabo.
Em uma empresa que opera em um andar de um prédio, as disposições físicas das estações de trabalho (desktops) mudam a todo o momento, causando danos aos hubs pela constante conexão e desconexão de cabos. Os desktops dos usuários são ligados diretamente aos hubs para acesso à rede, os quais são colocados próximos a eles, concentrando a comunicação de no máximo 10 equipamentos da rede. A cada mudança, os cabos de rede têm que ser refeitos e os hubs precisam ser redistribuídos. A solução que reduziria a necessidade de refazer os cabos de rede e eliminaria a necessidade de movimentar os equipamentos de acesso, que ligam as estações de usuários à rede, é:
A
fazer a estruturação da rede local, adotando patch-panels concentrados em um rack, no qual estarão também os hubs e ambos serão conectados. Os patch-panels receberão os cabos de conexão dos desktops, que ficarão sob o piso ou de forma suspensa, disponibilizando pontos de conexão à rede de forma fixa e distribuída, cobrindo todo o andar.
B
trocar os hubs por switches e roteadores os quais permitirão maior flexibilidade nas mudanças, mesmo se mantida a disposição física originalmente ocupada pelos hubs.
C
utilizar transceivers no lugar dos hubs, que são equipamentos que comportam mais dispositivos conectados do que os hubs e reduzirão a necessidade de movimentação dos equipamentos de acesso e manufatura de cabos.
D
adotar um backbone colapsado, colocando um equipamento de controle de backbone chamado networkcenter, mantendo o cabeamento sem alterações.
E
aplicar uma solução de backbone sequencial com switches em anel, numa arquitetura token ring que permitirá que os cabos sejam passados entre os desktops e somente um deles será ligado ao backbone da rede, eliminando, assim, a necessidade de reconstrução de cabos e o dano aos equipamentos de concentração da rede.

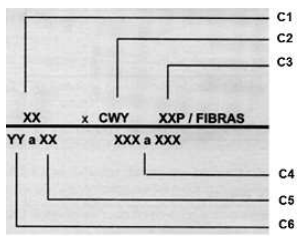

A figura abaixo mostra o esquema de identificação do cabeamento estruturado, de acordo com a Norma NBR-14565 da ABNT.
A quantidade de pares/fibras e a identificação do ponto ou par estão referenciadas, respectivamente, por:
A
C1 e C4
B
C3 e C5
C
C1 e C5
D
C3 e C4
Considerando o padrão de cores 568-A, qual a sequência comum de cores para crimpar um cabo UTP par trançado não blindado em conectores RJ45?
1. branco com laranja
2. branco com verde
3. branco com azul
4. branco com marrom
5. laranja
6. marrom
7. verde
8. azul
A
5 – 3 – 1 – 6 – 2 – 7 – 4 – 8.
B
7 – 8 – 5 – 1 – 4 – 6 – 2 – 3.
C
1 – 2 – 3 – 4 – 5 – 6 – 7 – 8.
D
2 – 7 – 1 – 8 – 3 – 5 – 4 – 6.
E
8 – 7 – 6 – 5 – 4 – 3 – 2 – 1.
Uma instalação de cabeamento estruturado para rede de computadores é composta, dentre outros elementos, do cabeamento vertical e do cabeamento horizontal. De acordo com a norma TIA/EIA – 568B, o cabeamento horizontal utilizando cabo UTP pode ter, no máximo, o comprimento de
A
5 m.
B
20 m.
C
90 m.
D
100 m.
E
200 m
No sistema de cabeamento estruturado definido na norma EIA/TIA 568A, seis subsistema são definidos:
A
Entrada do Edifício; Sala de Equipamento; Cabeação Backbone; Armário de Telecomunicação; Cabeação Horizontal; Área de Trabalho.
B
Entrada do Edifício; Sala de transmissão; Cabeação Backbone; Patch Panel; Cabeação Horizontal; Área de Trabalho.
C
Entrada WAN; Sala de Equipamento; Cabeação categoria 5e; Armário de Telecomunicação; Cabeação Horizontal; Área de Serviço.
D
Entrada WAN; Sala de Transmissão; Cabeação innerbone; Armário de Telecomunicação; Cabeação Horizontal; Área de Trabalho.
Uma rede de cabeamento estruturado é uma forma organizada e planejada de realizar a conexão de vários computadores em um ambiente de grande porte, em que vários pontos de rede são distribuídos e, no fim, direcionados para uma sala central, onde ficam localizados os equipamentos de rede. No armário de telecomunicações, o equipamento intermediário entre os pontos de comunicação e os switches de rede é conhecido como
A
Hub.
B
Jack 45.
C
Rack.
D
Patch Cord.
E
Patch Panel.
Considere uma empresa que possui três andares e utiliza cabeamento estruturado. No andar inferior dessa empresa, localiza-se a sala de equipamentos central do prédio e, em cada um dos andares, fica concentrado um armário de telecomunicações com o seu switch, responsável por distribuir a comunicação pelos pontos de rede. Para realizar a interligação destes equipamentos em cada andar, é utilizado o cabeamento vertical, também conhecido como
A
DataCable.
B
UDP.
C
LinkDirect.
D
BackBone.
E
Pair Cabling.
No cabeamento estruturado, utilizado para montar redes locais em grandes estruturas como prédios, adotamse procedimentos e normas padrões conhecidos como
A
ANSI/TIA/EIA-568-B.
B
ANSI/TIA/EIA-569-B.
C
ANSI/ABNT/EIA-568-C.
D
ANSI/ABNT/EIA-569-C.
E
ANSI/ABNT/RED-569-C.
O cabeamento de redes por cabos de par trançado consiste em fios de cobre encapados, que são enrolados de forma helicoidal para diminuir a interferência dos sinais. Os cabos da categoria 5 (cat5) podem tratar sinais com largura de banda de até
A
66 MHz.
B
16 MHz.
C
250 MHz.
D
600 MHz
E
100 MHz.
Qual é a idéia básica do cabeamento estruturado?
A
Estruturar um ambiente de produção com cabeamento cat. 2.
B
Viabilizar a instalação de uma rede ethernet.
C
Fornecer ao ambiente de trabalho um sistema de cabeamento que facilite a instalação e a remoção de equipamentos.
D
Organizar o patch panel de um sistema passivo.
A EIA/TIA (Electronic Industries Association/ Telecomunications Industries Association) define padrões visando a proporcionar homogeneidade no arranjo de cabeamentos. À configuração básica recomendada para os sistemas modernos de cabeamento de telecomunicação (voz e dados) nas instalações prediais dá-se o nome de
A
Cabeamento vertical.
B
Cabeamento horizontal.
C
Sistemas de cabeamento.
D
Cabeamento estruturado.
Analise as seguintes afirmações sobre cabeamento estruturado.
I. O conector RJ-45 é utilizado para conexão de cabo coaxial.
II. É possível conectar três ou mais computadores, utilizando um único cabo coaxial.
III. Para conectar diretamente dois computadores, utilizando um cabo do tipo par trançado, sem a necessidade de um hub, é necessário utilizar uma configuração chamada de cross-over.
Assinale a alternativa que contém a(s) afirmação(ões) CORRETA(S).
A
Apenas I.
B
Apenas I e II.
C
Apenas II.
D
Apenas II e III.
E
I, II e III.
