Ano:
2018
Banca:
Fundação Carlos Chagas - FCC
Segundo a ABNT NBR 14039, sobre transformadores de corrente,
A
os valores limites térmicos de corrente de curta duração de um TC devem ser escolhidos em função do valor máximo da tensão presumida onde o TC é instalado.
B
os TC’s destinados às medições devem ser automaticamente desligados por abertura de seu circuito secundário, quando a corrente primária atinge o valor da corrente de curto-circuito no ponto da instalação.
C
os TC’s destinados à proteção devem ser escolhidos de modo que sua faixa dinâmica seja pouco superior da nominal, em torno de 2.0 p.u.
D
devem ser providos de meios para curto-circuitar seus terminais secundários.
E
devem ser providos de meios para seccionamento e abertura em carga de seus terminais secundários.
De acordo com a ABNT NBR 14039, a tensão suportável nominal de impulso atmosférico, em kV, para uma tensão nominal de instalação de 13,8 kV, pode ser
A
95 e 110.
B
60, 95 e 110.
C
somente 95.
D
60 e 125.
E
95, 110 e 125.
Assinale a alternativa correta. A norma brasileira de instalações elétricas de baixa tensão recebe o número, segundo a ABNT.
A
NBR 5420
B
NBR 5414
C
NBR 5410
D
NBR 14039
A respeito da Norma Técnica ABNT NBR 14039, considere as seguintes afirmativas:
1.Estabelece exigências mínimas para o projeto e execução de instalações elétricas com tensão nominal de 1,0 kV a36,2 kV.
2.Aplica-se a instalações alimentadas por fonte própria de energia em média tensão.
3.Não se aplica às instalações elétricas de concessionários de energia elétrica no exercício de suas funções em serviçode utilidade pública.
4.Não se aplica a trabalhos com circuitos energizados.
Assinale a alternativa correta.
A
Somente a afirmativa 1 é verdadeira.
B
Somente as afirmativas 1 e 3 são verdadeiras.
C
Somente as afirmativas 2 e 4 são verdadeiras.
D
Somente as afirmativas 2, 3 e 4 são verdadeiras.
E
As afirmativas 1, 2, 3 e 4 são verdadeiras.
A NBR 14039/2005 - Instalações elétricas de média tensão de 1,0 kV a 36,2 kV - estabelece que para qualquer tipo de relé deve ser instalado um dispositivo exclusivo que garanta a energia necessária ao acionamento da bobina de abertura do disjuntor, que permita teste individual, recomendando-se o uso de:
A
fonte capacitiva.
B
dispositivo no-break.
C
gerador síncrono.
D
banco de baterias.
E
energia fotovoltaica.
A inspeção visual é tratada na Norma
NBR 14039/2005 - Instalações elétricas de média
tensão de 1,0 kV a 36,2 kV. Nesta norma, a inspeção
visual deve preceder aos ensaios e ser realizada com
a instalação:
A
energizada, porém com potência nominal.
B
energizada, porém com tensão mínima.
C
energizada, porém com potência máxima.
D
desenergizada.
E
energizada, porém com tensão nominal.
De acordo com a NBR – 14039 – Instalações elétricas de média tensão de 1,0 kV a 36,2 kV –, “as instalações devem ser projetadas e construídas para suportar com segurança os efeitos térmicos e mecânicos resultantes de correntes de curto-circuito”. Quatro tipos de curtos-circuitos devem ser considerados para estas correntes de curto-circuitos
A
entre três fases; entre duas fases; entre fase e neutro; entre duas fases e neutro.
B
entre três fases e neutro; entre duas fases; entre fase e neutro; entre duas fases e neutro.
C
entre três fases; entre três fases e neutro; entre fase e neutro; entre duas fases e neutro.
D
entre três fases; entre duas fases; entre três fases e neutro; entre duas fases e neutro.
E
entre três fases; entre duas fases; entre fase e neutro; entre três fases e neutro.
De acordo com a NBR 14039:2005, a queda de tensão entre a origem de uma instalação e qualquer ponto de utilização deve ser menor ou igual a
A
3%.
B
4%.
C
5%.
D
7%.
E
10%.
De acordo com a NBR – 14039 – Instalações elétricas de média tensão de 1,0 kV a 36,2 kV –, “as linhas elétricas devem ser dispostas ou marcadas de modo a permitir sua identificação quando da realização de verificações, ensaios, reparos ou modificações da instalação”. No caso de emprego de cores para identificação dos cabos condutores de fase de um sistema alternado de tensões, a sequência correta é
A
fase A: verde; fase B: branca; fase C: marrom.
B
fase A: vermelha; fase B:azul; fase C: marrom.
C
fase A: vermelha; fase B: branca; fase C: marrom.
D
fase A: vermelha; fase B: branca; fase C: azul.
E
fase A: azul; fase B: vermelha; fase C:branca.
De acordo com a NBR 14039:2005, assinale a alternativa que apresenta a máxima capacidade instalada na qual a proteção geral, na média tensão da subestação, pode ser realizada através de disjuntor ou chave seccionadora com fusível.
A
500 kVA
B
300 kVA
C
150 kVA
D
112,5 kVA
E
75 kVA
Assinale a alternativa correta acerca das definições estabelecidas pela Norma Técnica ABNT NBR 14039:2005:
A
Cabos aéreos isolados: Cabos que, com isolação adequada, não estando em contato com o solo nem instalados em eletrodutos ou canaletas, permanecem em contato indireto com o ambiente. Podem ser auto-sustentados e não auto-sustentados.
B
Subestação unitária: Subestação que é alimentada pela rede de distribuição de energia do concessionário e que contém o ponto de entrega e a origem da instalação.
C
Subestação transformadora: Subestação que possui e, ou alimenta apenas um transformador de potência.
D
Barramento blindado: Componente da instalação constituído de condutor rígido, sustentado por isoladores e protegido por invólucro metálico ou material com resistência equivalente.
O item 5 da NBR 14039:2005 faz menções às medidas de proteção para garantir a segurança. Em relação ao item 5.1 dessa mesma norma, é correto afirmar que ele
A
refere-se à proteção contra quedas de alturas elevadas, como torres de transmissão e postes por parte da equipe de trabalho.
B
refere-se à proteção contra acidentes de percurso (trânsito).
C
refere-se à proteção contra acidentes, envolvendo exposição a produtos químicos prejudiciais à saúde do trabalhador.
D
refere-se exclusivamente à proteção contra descargas eletrostáticas indiretas e ionizantes.
E
refere-se à proteção contra choques elétricos.

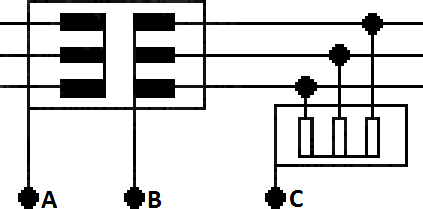

Observe a figura abaixo, referente aos esquemas de aterramento considerados na norma ABNT NBR 14039 – Instalações elétricas de média tensão de 1kV a 36,2kV. Os pontos A, B e C se referem, respectivamente, aos aterramentos da subestação, do neutro e das massas da instalação.
Quanto à ligação dos pontos a eletrodos de terra, pode-se afirmar que
A
ponto A comum ao ponto B e separados de C: refere-se ao esquema de aterramento ITN.
B
ponto A comum ao ponto B e comum ao ponto C: refere-se ao esquema de aterramento TNR.
C
ponto A separado do ponto B e separados de C: refere-se ao esquema de aterramento ITS.
D
ponto A comum ao ponto B e separados de C: refere-se ao esquema de aterramento TTS.
E
ponto A separado do ponto B e separados de C: refere-se ao esquema de aterramento TTN.
De acordo com a ABNT NBR 14039, as instalações de média tensão estão compreendidas no intervalo de tensão de
A
2 kV a 40 kV.
B
1 kV a 36,2 kV.
C
1 kV a 100 kV.
D
3 kV a 36,8 kV.
E
4 kV a 40 kV.
De acordo com o que prescreve a NBR 14039/2005, que trata de Instalações Elétricas de média tensão 1 kV a 36,2 kV, o ensaio de cromatografia de gases é recomendável ao(à):
A
transformador de força
B
chave seccionadora
C
disjuntor
D
barramento
E
transformador de potencial
Sobre os eletrodos de aterramento, segundo a NT 01 AT
da Celesc deverão ser:
I. De aço revestido de cobre.
II. Outros mencionados na NBR 5410 e NBR 14039 da
ABNT.
III. Comprimento mínimo de 2,4 m.
IV. Diâmetro nominal de 15,0 mm e revestimento de
0,254 mm.
Está correto:
A
Apenas os itens I, II e III estão corretos.
B
Apenas os itens I e IV estão corretos.
C
Apenas o item III está correto.
D
Os itens I, II, III e IV estão corretos.

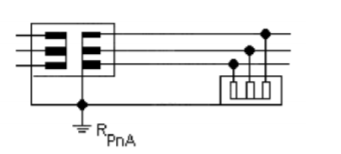

Observe o esquema de aterramento trifásico abaixo:
De acordo com a NBR 14039, a figura acima mostra o seguinte esquema de aterramento trifásico:
A
TNR
B
TTN
C
ITS
D
ITR
A NBR 14039 define os critérios pertinentes à instalação elétrica de cabos em sistemas elétricos de média tensão de
1,0 kV a 36,2 kV.
A Norma estabelece que para a realização desse serviço é
A
proibida a ligação das blindagens e/ou capas metálicas dos cabos à terra.
B
proibida a instalação de um único cabo unipolar no interior de um conduto fechado de material condutor.
C
proibida a instalação de condutores de circuitos distintos em um mesmo conduto fechado.
D
permitida a instalação de condutores de circuitos distintos em um mesmo cabo multipolar.
E
permitida a instalação de cabos unipolares pertencentes a um mesmo circuito em locais separados.
A norma técnica NBR 14039 estabelece um sistema para o projeto e execução de instalações elétricas de média tensão, com
tensão nominal em uma faixa correspondente, à frequência industrial, de modo a garantir segurança e continuidade de
serviço. Essa faixa de tensão é dada por
A
0,30 kV a 22,00 kV.
B
0,40 kV a 26,00 kV.
C
0,50 kV a 30,00 kV.
D
0,75 kV a 34,00 kV.
E
1,00 kV a 36,20 kV.
Segundo a ABNT NBR 14039, assinale a alternativa correta com relação a instalações elétricas de média tensão.
A
Barramento blindado é um componente da instalação elétrica constituído por um condutor rígido nu, sem isolamento, envolto por uma malha metálica, também condutora, constituída por uma trama de fios para blindagem eletromagnética.
B
Cabos aéreos isolados são condutores, sem isolação, instalados em eletrodutos ou canaletas, que permanecem em contato direto com o ambiente e o solo, ou seja, permanentemente aterrados.
C
Uma chave seccionadora possui mecanismos automáticos de abertura, durante a ocorrência de correntes de curto circuito ou sobrecargas.
D
Barramento blindado é um componente da instalação elétrica constituído por um condutor rígido, sustentado por isoladores e protegido por um invólucro metálico ou material com resistência equivalente.
E
Uma chave seccionadora possui capacidade disruptiva superior à de um disjuntor para uma mesma classe de tensão.
