Questões de Concurso sobre NR 13 - Caldeiras e Vasos de Pressão

Considere as afirmativas abaixo sobre o campo de aplicação da Norma Regulamentadora 13 (NR-13), atribuindo V para a(s) verdadeira(s) e F para a(s) falsa(s).

A NR-13 se aplica aos seguintes equipamentos:

( ) Caldeiras flamotubulares com pressão de operação igual ou superior a 60 kPa (0,61 kgf/cm²).

( ) Vasos de pressão cujo produto P V seja superior a 8, em que P é o módulo da pressão máxima de operação em MPa e V o seu volume interno em m³.

( ) Vasos de pressão que contenham hidrogênio e ar comprimido independente do produto P V.

( ) Tubulações que contenham Acetileno ou fluido tóxico com concentração superior a vinte partes por milhão (20 ppm) ligadas a caldeiras ou vasos de pressão abrangidos por essa NR.

Assinale a sequência CORRETA:

Considere uma caldeira flamotubular a lenha que produz 100 kgv/h, opera com pressão máxima de 10 kgf/cm² e possui volume interno de 400 litros. De acordo com a Norma Regulamentadora 13 (NR-13), essa caldeira:

Considerar 1kgf/cm² igual a 0,1 MPa.

A NR 13 estabelece os requisitos mínimos para a gestão da integridade estrutural de caldeiras, vasos de pressão, suas tubulações de interligação e tanques metálicos de armazenamento.

Em relação à operação desses dispositivos, pode-se afirmar que esta NR dever ser aplicada a

Em instalações industriais, a integridade de equipamentos pressurizados é vital para garantir segurança, operação confi ável e proteção dos trabalhadores. A NR-13 estabelece normas específi cas e exige inspeções periódicas para:

Considere as afirmativas abaixo sobre o campo de aplicação da Norma Regulamentadora 13 (NR-13):

I. Se aplica a caldeiras com volume inferior a 100 litros.

II. Não se aplica a tanques enterrados ou apoiados sobre pernas, sapatas, pedestais ou selas.

III. Se aplica a fornos, serpentinas, dutos e tubulações que operam com vapor.

IV. Não se aplica a trocador de calor de placas corrugadas, gaxetadas e brasadas.

Está CORRETO o que se afirma em:

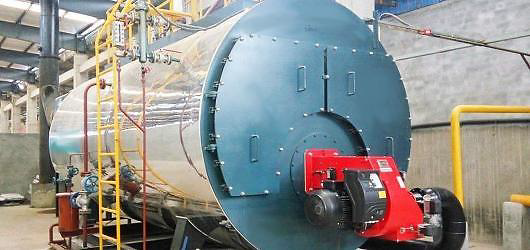

O equipamento apresentado na Figura 2 abaixo é destinado a produzir e acumular vapor sob pressão superior à atmosférica, utilizando qualquer fonte de energia. Ele é projetado conforme códigos pertinentes, exige inspeções de segurança iniciais e periódicas, bem como cuidados de manutenção, e a sua operação deve ser feita somente por trabalhadores treinados.

Como é chamado esse equipamento?

Figura 2

A Norma Regulamentadora NR 13 estabelece os requisitos mínimos para a gestão da integridade estrutural de caldeiras, vasos de pressão, suas tubulações e tanques metálicos de armazenamento. Com relação a esse assunto, considerando os requisitos que uma caldeira deve possuir, identifique se são verdadeiras (V) ou falsas (F) as opções abaixo e assinale a alternativa com a sequência correta de cima para baixo.

( ) Válvula de segurança com pressão de abertura ajustada em valor igual ou inferior à Pressão Máxima de Trabalho Admissível (PMTA).

( ) Instrumento indicativo da pressão da água acumulada.

( ) Injetor ou sistema de alimentação de água independente do principal, nas caldeiras de combustível sólido não atomizado ou com queima em suspensão.

( ) Sistema dedicado de drenagem e alimentação rápida de água em caldeiras de recuperação de vapor, com ações de acionamento pelo operador.

( ) Sistema automático de controle do nível de água com intertravamento que evite o superaquecimento por alimentação deficiente.

Em equipamentos pressurizados, a válvula de segurança tem função principal de:

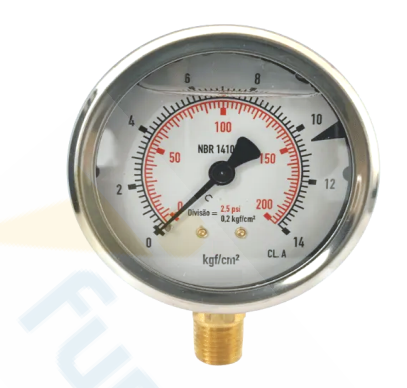

Os instrumentos e sistemas de controle e segurança dos equipamentos abrangidos pela NR-13 devem ser mantidos em condições adequadas de uso e devidamente inspecionados e testados ou, quando aplicável, calibrados. A imagem abaixo ilustra instrumento de medição denominado:

A NR-13 estabelece, para vasos de pressão da classe A (que armazenam fluidos como hidrogênio ou acetileno), a obrigatoriedade de inspeção externa anual e inspeção interna quinzenal, independentemente do valor da pressão de trabalho (pressão × volume).

A Norma Regulamentadora n.º 13 (NR-13) estabelece o seu campo de aplicação, indicando, de forma expressa, tanto os equipamentos que estão abrangidos por suas disposições quanto aqueles que são excluídos de sua incidência. Considerando o seu campo de aplicação, a NR-13 aplica-se a:

De acordo com a Portaria MTP nº 1.846/2022, o empregador deve comunicar à autoridade regional competente em matéria de trabalho e ao sindicato da categoria profissional predominante do estabelecimento a ocorrência de vazamento, incêndio ou explosão envolvendo equipamentos abrangidos pela NR-13 que tenha como consequência:

I. Morte de trabalhador(es).

II. Internação hospitalar de trabalhador(es).

III. Eventos de grande proporção.

Quais estão corretas?

De acordo com a Norma Regulamentadora 13 (NR-13), a placa de identificação da caldeira deve conter informação sobre:

Segundo a NR-13, quando a caldeira for vendida ou transferida de estabelecimento, os documentos mencionados nas alíneas “a”, “d”, e “e” do subitem 13.4.1.5 devem acompanhá-la. Quais são os documentos mencionados, respectivamente, nas alíneas “a”, “d”, e “e” do mencionado subitem?

A NR-13 – Caldeiras, Vasos de Pressão, Tubulações e Tanques Metálicos de Armazenamento determina o documento a ser elaborado pelo Profissional Legalmente Habilitado – PLH, que deve possuir, dentre outros dados, as informações da placa de identificação da caldeira, categoria e tipo da caldeira e parecer conclusivo quanto à integridade do equipamento. O documento a que se refere essa afirmação é o:

Ao revisar a regularização de uma caldeira recém-transferida de outro estabelecimento, a equipe técnica constatou ausência de identificação técnica gravada no corpo do equipamento. O profissional legalmente habilitado determinou a adequação conforme os requisitos de identificação previstos na NR-13 -. Caldeiras, Vasos de Pressão e Tubulações.

De acordo com a NR-13, toda caldeira deve ter afixada em seu corpo, em local visível e de fácil acesso, placa de identificação indelével contendo, no mínimo: nome do fabricante, número de ordem dado pelo fabricante, ano de fabricação e pressão máxima de trabalho admissível, além da/do

Uma caldeira é utilizada para gerar vapor d’água em um estabelecimento que não possui Serviço Próprio de Inspeção de Equipamentos (SPIE).

Sabendo que essa caldeira possui pressão de operação de 500 kPa e que acabou de ser inspecionada internamente e externamente por um técnico de segurança do trabalho, a próxima inspeção desse equipamento deve ser executada em prazo máximo de

A NR‑13 estabelece requisitos mínimos para a gestão da integridade estrutural de caldeiras, vasos de pressão, suas tubulações de interligação e tanques metálicos de armazenamento nos aspectos relacionados à instalação, inspeção, operação e manutenção, visando à segurança e saúde dos trabalhadores. Com base na NR‑13, assinale a opção correta.

As tubulações devem ser submetidas a inspeções periódicas que devem atender aos prazos máximos da inspeção interna do vaso ou da caldeira mais crítica a elas ligado.

No entanto, esse prazo não deve superar o limite máximo de

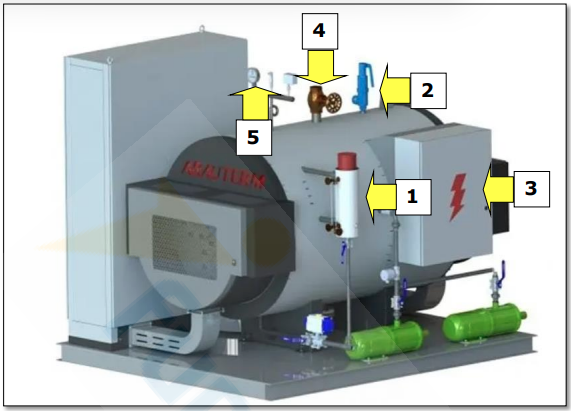

A ausência ou indisponibilidade operacional de “dispositivo de controle do nível de água na caldeira” constitui condição de grave e iminente risco de acordo com a NR-13 (Caldeiras, Vasos de Pressão, Tubulações e Tanques Metálicos de Armazenamento), Portaria MTb nº 1.846/2022. A Figura 2 abaixo ilustra uma caldeira com alguns de seus elementos:

Qual é o número que representa o dispositivo de controle do nível de água na caldeira?
