Questão Q1106846 - Tecnologia da Informação

Question

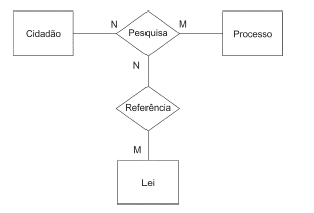

Suponha que no Tribunal Regional Federal da 4a Região – TRF4, durante o levantamento de requisitos para formação de um banco de dados, um Analista obteve informações que o levaram, numa primeira etapa, a desenhar o seguinte Diagrama Entidade-Relacionamento (DER): Como observou posteriormente, um relacionamento com outro relacionamento não atende adequadamente a notação do DER. Todavia, a entidade Lei deveria se relacionar com Pesquisa a fim de atender corretamente os requisitos de negócio apresentados pelo cliente, que era referenciar as leis ao par ordenado representado pelo relacionamento Pesquisa. A solução DER adequada desenhada por ele, posteriormente, foi Suponha que no Tribunal Regional Federal da 4a Região – TRF4, durante o levantamento de requisitos para formação de um
banco de dados, um Analista obteve informações que o levaram, numa primeira etapa, a desenhar o seguinte Diagrama
Entidade-Relacionamento (DER):

Como observou posteriormente, um relacionamento com outro relacionamento não atende adequadamente a notação do DER.
Todavia, a entidade Lei deveria se relacionar com Pesquisa a fim de atender corretamente os requisitos de negócio
apresentados pelo cliente, que era referenciar as leis ao par ordenado representado pelo relacionamento Pesquisa. A solução
DER adequada desenhada por ele, posteriormente, foi

Gran Questões · Accepted Answer

transformar o relacionamento Pesquisa em entidade associativa.

Gran Questões · Answer

transformar os relacionamentos Pesquisa e Referência em um único relacionamento ternário.

Gran Questões · Answer

relacionar a entidade Lei com a entidade Processo, diretamente.

Gran Questões · Answer

relacionar a entidade Lei com a entidade Cidadão, diretamente.

Gran Questões · Answer

transformar o relacionamento Pesquisa em entidade fraca de Processo.
