Questões de Concurso sobre Barramento

Durante a análise de um projeto de rede, um Analista de Sistemas observa que a equipe pretende instalar uma estrutura em que todos os dispositivos são conectados a um único cabo principal (backbone) ao longo de todo o segmento de rede. Essa configuração estabelece um meio físico compartilhado por todos os nós da rede. Com base nessa descrição, qual das alternativas representa CORRETAMENTE a topologia física de rede utilizada nessa situação?

Assinale a alternativa que indica uma característica fundamental do barramento PCI Express que o diferencia do barramento PCI convencional.

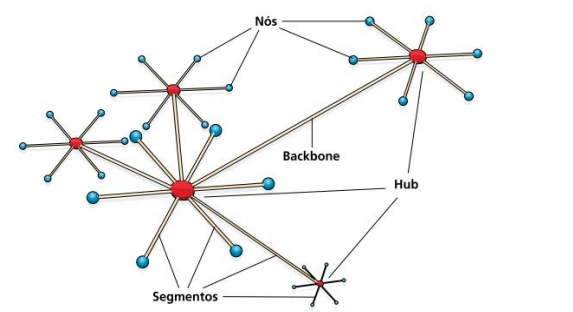

Observe a imagem a seguir.

Fonte: RÉU JUNIOR, E. F. Redes de computadores. In: RÉU JUNIOR, E. F. Informática: redes e manutenção de computadores. São Paulo: Fundação Padre Anchieta; Centro Paula Souza, 2010. p. 162.

O modo como os computadores estão ligados entre si, os equipamentos empregados e a maneira como os dados vão trafegar dentro da rede definem uma topologia. Considerando as características topológicas observadas na imagem do texto I, marque a alternativa que identifica CORRETAMENTE a topologia representada.

No contexto da arquitetura de computadores, os barramentos e os soquetes desempenham papel essencial na comunicação entre os componentes e na instalação do processador. Sobre esses conceitos, assinale a alternativa CORRETA.

Sobre a interligação dos componentes de um computador, é correto afirmar que o barramento de endereços:

Um técnico de tecnologia da informação foi encarregado de projetar a rede para uma nova instalação do IFMS, com o objetivo de conectar diversos dispositivos, como computadores, impressoras e servidores. A equipe de infraestrutura optou por uma abordagem simples e econômica, em que todos os dispositivos sejam conectados a um único cabo central de comunicação, garantindo a interligação de todos eles. Com base nessas informações, assinale a alternativa que apresenta a topologia de rede escolhida para esse cenário.

Sobre o barramento PCIe (Peripheral Component Interconnect express), analise as afirmativas a seguir.

I. É um esquema de interconexão ponto a ponto.

II. Sua capacidade de transferência de dados pode ser ampliada com o aumento de lanes (pistas).

III. Possui conexão direta com os cores (núcleos) do processador, o que permite transmissão de dados emvelocidade mais alta.

IV. O comutador PCIe permite que mais de um barramento físico PCIe esteja presente nas placas mães.

Estão corretas

Assinale a alternativa correta sobre a topologia de rede denominada barramento.

Em relação às topologias de redes, analise as assertivas abaixo:

I. Topologia de barramento: Cada nó está vinculado a dois outros nós, e os dados podem fluir bidirecionalmente. No entanto, a falha de um único nó pode desativar toda a rede.

II. Topologia em anel: Cada nó está vinculado a apenas um outro nó, e a transmissão de dados pelas conexões de rede ocorre em uma direção.

III. Topologia em malha: Cada nó está conectado a muitos outros nós; nessa topologia completa, cada nó está conectado a todos os outros nós da rede.

Quais estão corretas?

Um barramento de computador pode ser definido como múltiplos caminhos e/ou linhas de comunicação capaz de transmitir sinais binário.

Nesse sentido, qual das alternativas abaixo descreve corretamente o tipo de barramento que conecta diretamente o microcomputador à memória cache, memória principal, co-procesador e controlador de barramento PCI?

A topologia de rede em barramento permite o envio simultâneo de dados por todos os dispositivos, sem risco de colisão.

Apesar da ampla diversidade de implementações de barramento, existem poucos parâmetros ou componentes de projeto fundamentais que são utilizados para categorizar e distinguir barramentos. Os tipos genéricos de linhas de barramento podem ser divididos em:

I) Expansivo

II) Dedicado

III) Multiplexado

IV) Virtual

Os tipos genéricos das linhas de barramento são apresentados em:

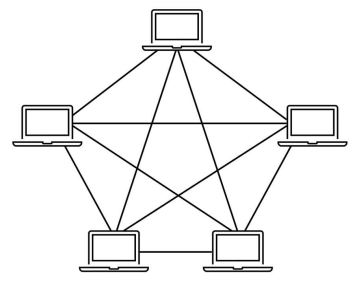

A topologia de uma rede determina como os dispositivos estão organizados e interconectados. O padrão de topologia adotado impacta diretamente aspectos cruciais, como performance da rede, tolerância a falhas, escalabilidade do sistema e custos de implementação e manutenção. Analise a imagem a seguir e assinale a alternativa que indica corretamente a topologia de rede representada:

As topologias de rede são a forma como se organiza os elementos de uma rede de comunicação. A estrutura topológica pode ser representada física ou logicamente. Também chamada de topologia de backbone, bus ou linha, orienta os dispositivos ao longo de um único cabo que vai de uma extremidade da rede à outra e os dados fluirão ao longo do cabo conforme ele se desloca até seu destino. O trecho refere-se a qual topologia?

O que é um barramento em arquitetura de computadores?

As topologias de redes de computadores definem a forma como os dispositivos estão interligados e como ocorre a transmissão de dados. Em um dos modelos clássicos, todos os dispositivos compartilham um único meio físico de comunicação. Nesse arranjo, as informações percorrem o cabo principal e são recebidas por todos os dispositivos conectados, mas somente o destinatário legítimo processa a mensagem.

Qual topologia corresponde a essa descrição?

As topologias de rede descrevem o arranjo físico ou lógico dos dispositivos em uma rede. A escolha da topologia impacta diretamente a forma como os dados são transmitidos, a tolerância a falhas e a complexidade da instalação. As topologias físicas definem a conexão física dos cabos, enquanto as topologias lógicas definem como os dados circulam. Acerca das topologias de rede, registre V, para as afirmativas verdadeiras, e F, para as falsas:

(__)Na topologia em estrela (star), a falha de um dispositivo ou cabo de conexão individual não interrompe a comunicação dos demais dispositivos, embora uma falha no dispositivo central (hub ou switch) paralise toda a rede.

(__)Na topologia em barramento (bus), os dados enviados por um dispositivo são transmitidos por todo o cabo (backbone), mas apenas o dispositivo de destino, identificado pelo endereço, aceita a mensagem, exigindo terminadores nas extremidades para evitar reflexão de sinal.

(__)A topologia em anel (ring) lógica, como a utilizada pelo Token Ring, garante a ausência de colisões de dados, pois o direito de transmitir é controlado pela posse de um "bastão" (token) que circula pela rede.

(__)A topologia em malha (mesh) é a menos tolerante a falhas, pois utiliza um único caminho de comunicação entre todos os nós, tornando-a inadequada para Redes de Longa Distância (WANs).

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Acerca das características dos diferentes tipos de barramento de dados existentes em arquiteturas de computadores, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) O barramento ISA oferece uma alta largura de banda, permitindo maiores taxas de transferência de dados em comparação com as gerações anteriores de barramentos, como o PCI tradicional.

( ) O PCI Express se assemelha mais à Internet do que a um barramento tradicional, uma vez que se configura como uma rede ponto a ponto, usando troca de pacotes e linhas de bits em série.

( ) O PCI Express foi projetado para ser compatível com versões anteriores da mesma tecnologia.

As afirmativas são, respectivamente,

Embora exista uma grande variedade de implementações de barramento diferentes, existem poucos parâmetros ou elementos de projeto básicos que servem para classificar e diferenciar barramentos. As linhas de barramento podem ser separadas em dois tipos genéricos:

Dentro da hierarquia de barramento múltiplo de computadores, se muitos dispositivos estiverem conectados ao barramento, o desempenho será prejudicado. Existem três causas principais:

I) Quando o controle do barramento passa de um dispositivo para outro com frequência, os atrasos de propagação podem afetar visivelmente o desempenho.

II) À medida que a demanda de transferência de dados agregada se aproxima da capacidade do barramento. Como as taxas de dados geradas pelos dispositivos conectados estão crescendo rapidamente, essa é uma corrida que um barramento único por fim está destinado a perder.

III) Quando existe um barramento local que conecta o processador a um controlador de cache, que por sua vez, é conectado a um barramento do sistema que admite memória principal. O controlador de cache é integrado a uma ponte, ou dispositivo de armazenamento temporário (buffer), que se conecta ao barramento, o que afeta o desempenho.

São apresentadas situações prejudiciais ao desempenho do barramento verdadeiras em:
