Questões de Concurso sobre Modelo entidade-relacionamento

O esquema Entidade-Relacionamento abaixo representa o relacionamento “participa” entre os conjuntos de entidades A e B:

Obs.: A representação de participação das entidades nos relacionamentos utiliza a notação no lado oposto ao conjunto de entidades ao qual se refere (SILBERCHATZ, 1999).

Considere as seguintes afirmativas relativas ao esquema apresentado:

I. A participação de uma entidade de B neste relacionamento é obrigatória.

II. O relacionamento “participa” é do tipo N:N.

III. Uma entidade de B pode se relacionar com mais de uma entidade de A.

Está CORRETO o que se afirma, apenas, em:

Em relação ao MER (Modelo Entidade Relacionamento), julgue os itens a seguir, marcando com (V) a assertiva verdadeira e com (F) a assertiva falsa.

( ) O MER (Modelo Entidade Relacionamento) é utilizado para descrever os objetos do mundo real através de entidades, com suas propriedades que são os atributos e os seus relacionamentos.

( ) Atributos composto são indivisíveis, ou seja, são atributos atômicos, um exemplo seria o atributo CPF, ele não pode ser dividido em partes menores para formar outros atributos, ele é indivisível.

( ) Um atributo Derivado pode ter um ou N (vários) valores associados a ele, como, por exemplo, o atributo telefone de um cliente, ele pode ter um ou vários telefones.

( ) O atributo chave é utilizado para identificar de forma única uma entidade, ou seja, os valores associados a esse atributo são distintos dentre o conjunto de entidades.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo

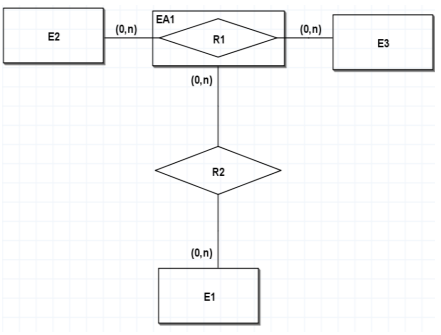

Na figura a seguir, o modelo E-R apresenta um elemento denominado entidade associativa. Assinale a alternativa que descreve corretamente esse conceito.

Na técnica de modelagem de dados conhecida como abordagem ER, uma __________ é um conjunto de objetos da realidade modelada sobre os quais deseja-se manter informações no banco de dados.

Assinale a alternativa que preenche corretamente a lacuna do trecho acima.

Considere o seguinte diagrama entidade-relacionamento:

Em relação ao diagrama apresentado acima, assinale a alternativa INCORRETA.

No Modelo Entidade-Relacionamento − MER, considere a hipótese de uma entidade denominada Cidadão que necessita ser modelada sob dois aspectos: Pessoa Física ou Pessoa Jurídica, cada um deles com atributos específicos. Em relação à entidade Cidadão, cada um desses aspectos é

Para construir um Diagrama Entidade-Relacionamento (DER) é necessário utilizar notações de símbolos gráficos. Considere as notações de símbolos gráficos de um DER.

I.

II.

III.

IV.

V.

VI.

A associação está correta em

O modelo entidade-relacionamento, utilizado no desenvolvimento de bancos de dados relacionais, possui a propriedade de que

Atomicidade da transação em um banco de dados ocorre quando todas as operações da transação são refletidas corretamente no banco de dados; ou quando nenhuma delas é refletida.

Considere os seguintes requisitos aplicáveis a um Modelo Entidade × Relacionamento:

-

I. Tribunal se relaciona com Funcionário.

II. Os funcionários só podem pertencer a um dado tribunal.

III. Um tribunal tem muitos funcionários.

IV. Os funcionários podem ter ou não dependentes.

V. Um tribunal é reconhecido unicamente por seu código e tem vários dados associados a esse código.

VI. Um funcionário é reconhecido unicamente por seu registro funcional e tem vários dados associados a esse registro.

-

Ao observar os requisitos do modelo, um técnico definiu, corretamente, que

Considere as informações a seguir sobre um banco de dados de uma universidade.

• Os professores possuem CPF, nome, idade, posição e especialidade de pesquisa.

• Os projetos possuem número de projeto, nome de financiamento (por exemplo, NSF), data inicial, data final e orçamento.

• Os estudantes de pós-graduação possuem CPF, nome, idade e programa de pós-graduação (por exemplo, mestrado ou doutorado).

• Cada projeto é gerenciado por um professor (conhecido como o pesquisador principal do projeto).

• Cada projeto é conduzido por um ou mais professores (conhecidos como co-pesquisadores).

• Os professores podem gerenciar e/ou trabalhar em múltiplos projetos.

• Cada projeto é conduzido por um ou mais estudantes de pós-graduação (conhecidos como os assistentes de pesquisa do projeto).

• Quando os alunos de pós-graduação conduzem um projeto, um professor deve supervisionar seu trabalho no projeto. Os alunos de pós-graduação podem trabalhar em múltiplos projetos, e, nesse caso, eles terão um supervisor (potencialmente diferente) para cada um.

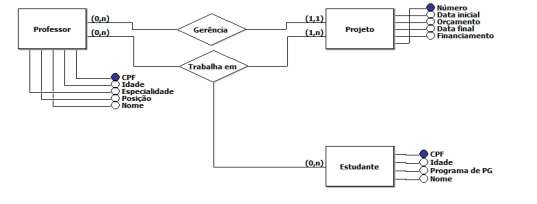

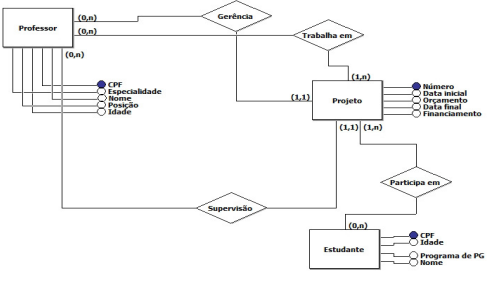

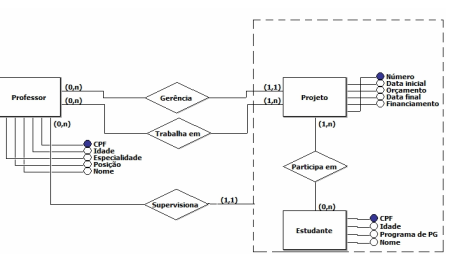

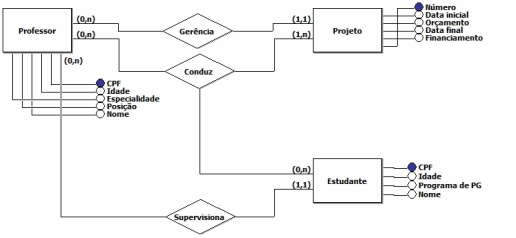

Marque a alternativa que captura corretamente o Modelo Entidade-Relacionamento do contexto representado:

“O modelo conceitual é uma descrição do banco de dados que registra que dados podem aparecer no bando de dados, mas não registra como eles estão armazenados a nível de SGBD.” Sobre o modelo entidade-relacionamento (ER), assinale a afirmativa INCORRETA.

Analise as afirmativas abaixo sobre modelos Entidade-Relacionamento.

1. São modelos abstratos cujo objetivo é descrever de forma conceitual um banco de dados.

2. As entidades representadas no modelo correspondem aos atores envolvidos na operação do software do respectivo banco de dados.

3. O produto da modelagem é um diagrama escrito na notação BPMN, denominado Diagrama ER.

Assinale a alternativa que indica todas as afirmativas corretas.

A cardinalidade mínima, uma das informações que fazem parte do modelo entidade-relacionamento (MER), é o número mínimo de ocorrências de entidade que são associadas a uma ocorrência de uma entidade por meio de um relacionamento. Nesse tipo de cardinalidade, são comumente utilizados os valores

As relações 1:N, 1:1, N:N expressam um conceito importante a ser analisado quando se confecciona um Modelo ER, chamado cardinalidade, podendo ser definido como

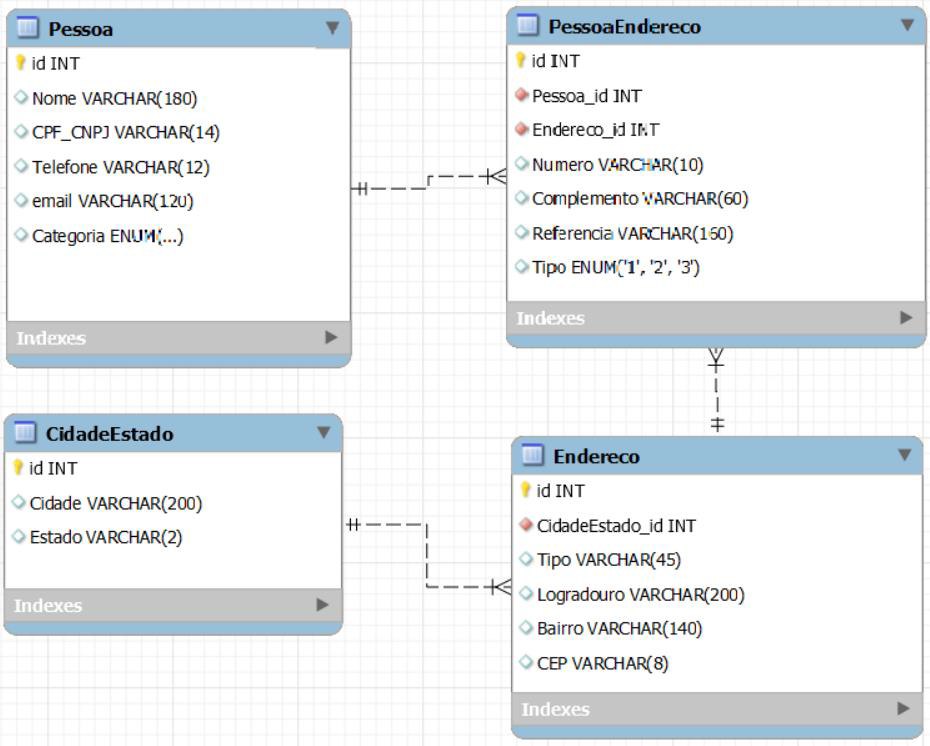

Observe o diagrama de entidade de relacionamento de um banco de dados e marque a alternativa que está correta.

Assinale a alternativa que apresenta uma ferramenta utilizada na modelagem conceitual de um banco de dados relacional.

Em Acidente não há atributo identificador, devido o relacionamento Envolvido ser opcional em relação a Carro.

Considere a entidade Motorista identificada pelo CPF. Dependendo da categoria, essa mesma entidade pode ter atributos distintos, ou seja, um motorista da categoria A pode ter atributos unicamente pertencentes a ele como, por exemplo, a pontuação obtida no exame psicotécnico, enquanto um motorista da categoria B pode não ter esse atributo. Para solucionar essa distinção em um Modelo Entidade-Relacionamento (MER), um analista projetou essa entidade como

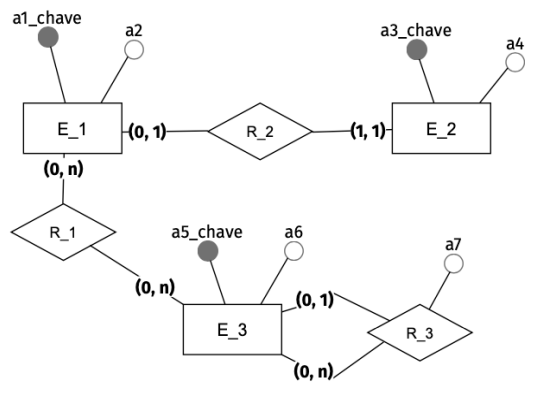

Considere o esquema conceitual a seguir descrito através de um dialeto do MER (Modelo Entidade Relacionamento).

Assinale a alternativa que apresenta um esquema lógico relacional (um conjunto de tabelas) válido como resultado do mapeamento do esquema conceitual. Atributos destacados em negrito indicam chaves primárias e atributos com sufixo “_fk” indicam chaves estrangeiras.
