Questões de Concurso sobre Modelo entidade-relacionamento

No modelo entidade-relacionamento, as entidades possuem atributos, sendo certo que um atributo de uma entidade que tem seus valores determinados ou calculados a partir de outros atributos contidos no modelo, denomina-se atributo

Considere o seguinte enunciado sobre o relacionamento entre duas entidades, MECÂNICO e CARRO:

Um mecânico pode atender diversos carros, mas também pode não atender nenhum. Um carro pode ser atendido por diversos mecânicos, mas no mínimo (obrigatoriamente) por um mecânico.

Qual é a cardinalidade entre estas duas entidades?

Considere as afirmativas a seguir, relativas ao Modelo Entidade-Relacionamento:

I. Relacionamentos do tipo N:N correspondem a um tipo especial de relacionamento no qual as entidades que se relacionam pertencem ao mesmo conjunto de entidades.

II. Relacionamentos do tipo 1:N indicam que uma entidade em A está associada a várias entidades em B. Uma entidade em B, entretanto, deve estar associada, no máximo, a uma entidade em A.

III. Relacionamentos ternários são relacionamentos especiais do tipo 1:N, nos quais a cardinalidade máxima N é igual a 3.

Está CORRETO o que se afirma em:

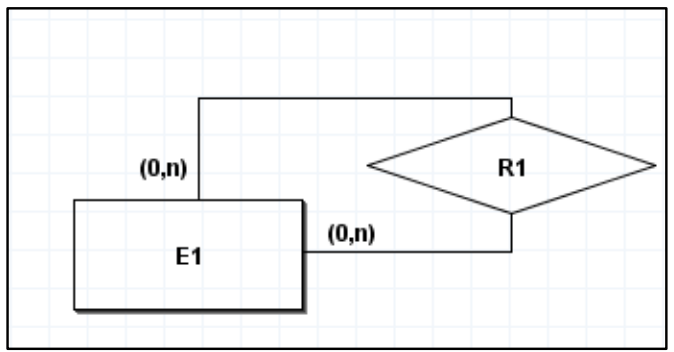

Observe o diagrama Entidade-Relacionamento (ER) apresentado na Figura 1 abaixo:

Figura 1 – Diagrama ER

O relacionamento apresentado na Figura é conhecido como:

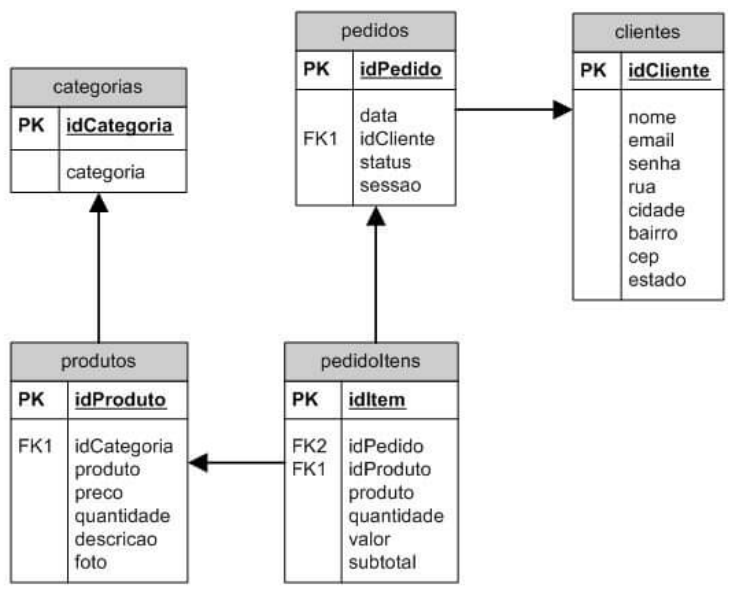

Analise a imagem a seguir, referente a modelagem de um banco de dados:

Esse tipo de modelagem é chamada de:

O esquema abaixo mostra os níveis de abstração para dados e informação, quando se trata de Bancos de Dados.

Sendo o modelo X1 o DESCRITIVO e o X4 o INTERNO, os demais X2 e X3 são conhecidos, respectivamente, como:

Analise o seguinte diagrama entidade-relacionamento:

Em relação ao diagrama apresentado acima, assinale a alternativa INCORRETA.

Uma Apolice pode estar associada a mais de uma instância de Carro, cujo atributo identificador é Registro.

Para que o modelo ER atenda aos padrões de modelagem de dados, o atributo CAPACIDADE_PRODUTIVA deve ser representado na entidade TIPO e não na entidade PLATAFORMA, conforme apresentado no diagrama.

O modelo ER em questão, após ser transformado para o modelo lógico e ser devidamente implementado, permite que seja mostrada a quantidade de plataformas existente nos campos de Marlim e Albacora, por exemplo; para isso, a cláusula GROUP BY pode ser usada na consulta.

Durante o desenvolvimento de um projeto, a modelagem conceitual, que é representada pelo modelo de alto nível de Entidade-Relacionamento, há uma etapa relevante para a construção do modelo relacional. Observe:

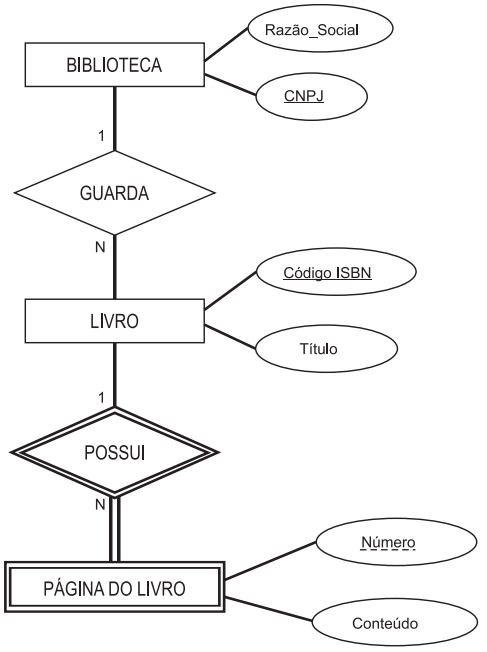

Sob a análise conceitual da modelagem de dados, usando o modelo Entidade-Relacionamento, o tipo de entidade PÁGINA_DO_LIVRO integrante do diagrama exemplo abaixo é considerado uma:

Em um diagrama entidade-relacionamento (DER), uma entidade, cuja definição é um conjunto de objetos da realidade modelada, é representada graficamente por meio de um retângulo.

Um analista modelou a entidade Motorista com os seguintes atributos:

CPF (identificador)

Endereco1

Endereco2

...

EnderecoN

Categoria

DataDeNascimento

Considerando que cada motorista pode ter vários endereços, a entidade Motorista

Na modelagem entidade-relacionamento empregada no projeto de bancos de dados relacionais, o grau de um relacionamento representa o número

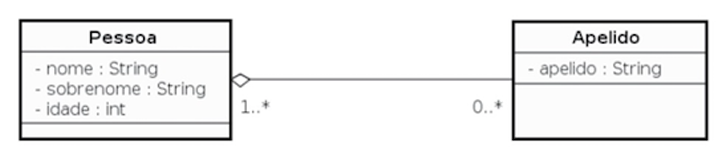

Observe a figura abaixo, que apresenta um exemplo de agregação.

_

_

Com base na figura, qual é a afirmativa correta?

Em um Hackaton, inscrevem-se equipes que participam de um desafio. Cada equipe pode ter de 3 a 5 pessoas (participantes). Para auxiliar as equipes, o evento conta com mentores em diferentes especialidades. Quando necessitar de auxílio, um membro da equipe registra a solicitação de mentoria. Nessa solicitação deve constar o participante que solicitou auxílio, o mentor solicitado e a hora da solicitação. Ao final da competição, cada participante recebe um certificado em que constam seus dados pessoais e de sua equipe. Cada mentor recebe um certificado onde constam seus dados pessoais e o nome das equipes que solicitaram seu auxílio.

_

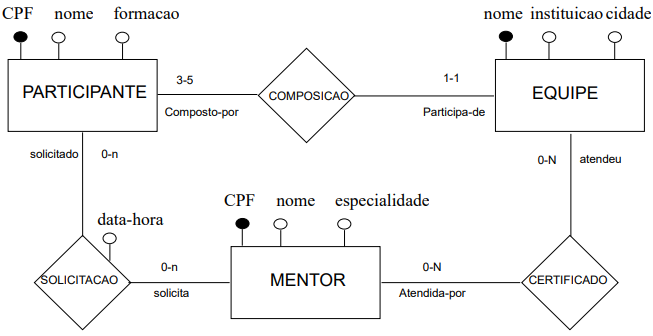

Utilizando o modelo entidade-relacionamento (ER), o analista modelou conceitualmente uma base de dados que atende esses requisitos informacionais. Essa base está representada no diagrama conceitual abaixo, conforme a notação gráfica adotada em Heuser (2009), a qual é baseada na proposta de Peter Chen. Considere que os atributos indicados são os necessários, e que as cardinalidades dos relacionamentos capturam corretamente as restrições do domínio.

_

_

Considerando a modelagem ER acima, qual ou quais relacionamentos são dispensáveis, e poderiam ser eliminados sem prejuízo para os requisitos informacionais a serem atendidos por esse banco de dados?

Por meio do comando SQL a seguir, é possível recuperar o nome dos pesquisadores responsáveis por projetos, seguido pelo nome de seu orientador, mas apenas os projetos orientados por Pedro.

select responsavel.nome nomeresponsavel,

orientador.nome nomeorientador,

tituloProjeto

from Pesquisador responsavel,

Pesquisador orientador, Projeto

where orientador.nome = 'Pedro'

andcodPesquisadorResponsavel = codPesqui

sador

and codPesquisadorOrientador =

codPesquisador;

Integridade referencial ocorre quando se liga duas tabelas por suas chaves primarias de forma íntegra.

Assinale a alternativa que indica o que não representa o modelo entidade relacionamento.

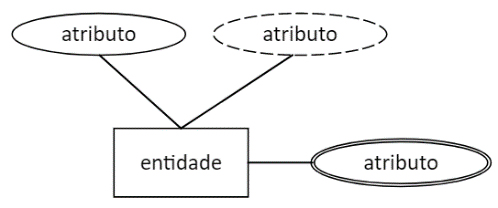

Tendo como base conceitos de representação gráfica de um modelo entidade relacionamento, analise a imagem a seguir:

A imagem ilustrada acima representa um(a):
