Questões de Concurso sobre Modelo entidade-relacionamento

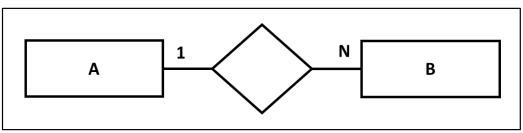

A partir do DER (Diagrama Entidade-Relacionamento) abaixo representado, qual alternativa descreve o relacionamento entre as entidades A e B?

Em um diagrama de entidade-relacionamento (DER), uma entidade é representada por um __________ que contém o nome da entidade.

Assinale a alternativa que preenche corretamente a lacuna do trecho acima.

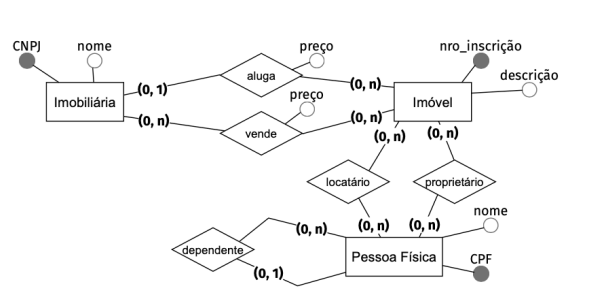

Considere o esquema conceitual a seguir descrito através de um dialeto do MER (Modelo de entidade relacionamento). Sobre esse esquema, assinale a alternativa correta.

Observando o Modelo Entidade-Relacionamento apresentado, é possível concluir corretamente que

Analise as afirmativas abaixo no contexto de arquitetura, teoria e conceitos de bancos de dados relacionais.

1. Restrições de integridade de estado são aquelas que definem restrições que um estado válido do banco de dados deve satisfazer.

2. Restrições de integridade de transição são aquelas que lidam com mudanças de estado no banco de dados.

3. A implementação de restrições de integridade em bancos de dados relacionais é exclusividade da DDL – Data Definition Language.

Assinale a alternativa que indica todas as afirmativas corretas.

Os elementos “Colaborador”, “Administrativo” e “Dependentes” representam respectivamente:

Analise as afirmações abaixo em relação a modelagem conceitual de um banco de dados e seu mapeamento em um projeto físico em banco de dados relacional, assinalando a sentença INCORRETA.

Um banco de dados deve garantir uma visão totalmente abstrata do banco de dados para seus usuários. Sobre a abstração de dados de um banco de dados, marque V para as afirmativas verdadeiras e F para as falsas.

( ) O nível do usuário é o nível de abstração mais alto de um banco de dados. Ele permite apenas que parte do banco de dados real seja visualizada pelos usuários.

( ) O nível conceitual define quais dados estão armazenados no banco de dados e qual o relacionamento entre eles.

( ) O nível físico é o nível mais baixo de abstração de um banco de dados. Ele define a forma como os dados são armazenados.

A sequência está correta em

Quanto ao MER (Modelo Entidade Relacionamento), analise as afirmativas abaixo e assinale a alternativa correta.

I. As principais formas de relacionamento no diagrama do MER são: 1:1, 1:N e N:N.

II. O MER é considerado um modelo conceitual utilizado na Engenharia de Software.

III. Basicamente é no contexto de bases de dados relacionais que o MER é aplicado.

A respeito das afirmativas:

Quanto ao Modelo Entidade Relacionamento (MER), analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) Atributos são as características que descrevem cada entidade, por exemplo, um cliente possui: nome, endereço e telefone.

( ) Ao descrever as entidades lógicas de um MER podem ser consideradas, por exemplo, um cliente ou mesmo um produto.

( ) Os relacionamentos existentes entre as entidades são denominadas: primeira, segunda e terceira formas normais.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

O tipo de modelagem de dados que representa a visão do usuário, criador e proprietário dos dados, é a modelagem:

A modelagem conceitual é uma fase muito importante no planejamento de uma aplicação de um banco de dados bem sucedida. Assinale a alternativa que NÃO apresenta uma característica ou propriedade do modelo entidade-relacionamento.

O modelo entidade-relacionamento apresenta uma das visões disponíveis dos dados de uma aplicação.

No contexto da análise estruturada e do desenvolvimento de sistemas automatizados, o Modelo Entidade-Relacionamento (MER) define os dados mantidos pelo sistema, os depósitos de dados do diagrama de fluxo de dados, além de considerar os dados independentemente do processamento que os transforma. Também conhecido como Diagrama Entidade-Relacionamento, segundo Peter Chen, além de linhas para ligar atributos a entidades e entidades a relacionamento, utiliza os símbolos a seguir:

-

I. S1 para representar atributos.

II. S2 para representar entidades.

III. S3 para representar relacionamentos.

-

Nessas condições, S1, S2 e S3 são, respectivamente, os seguintes símbolos:

Um banco de dados relacional é composto pelas seguintes tabelas:

CREATE TABLE A (

--a1 TEXT NOT NULL,

--a2 TEXT NOT NULL,

--a3 TEXT NOT NULL,

--PRIMARY KEY (a1,a2));

CREATE TABLE B (

--b1 TEXT NOT NULL,

--b2 TEXT NOT NULL,

--b3 TEXT NOT NULL,

--PRIMARY KEY (b1));

CREATE TABLE R (

--a1 TEXT NOT NULL,

--a2 TEXT NOT NULL,

--b1 TEXT NOT NULL,

--PRIMARY KEY (a1,a2),

--FOREIGN KEY (a1,a2)

----REFERENCES A (a1,a2),

FOREIGN KEY (b1)

----REFERENCES B (b1));

Com o intuito de simplificar, considere que todas as colunas de todas as tabelas são do tipo TEXT.

O modelo relacional acima foi obtido por meio da aplicação de regras de transformação sobre um modelo E-R, de modo a preservar a semântica deste.

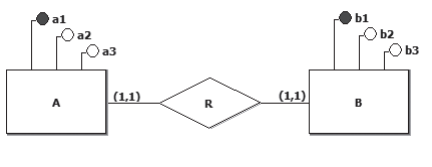

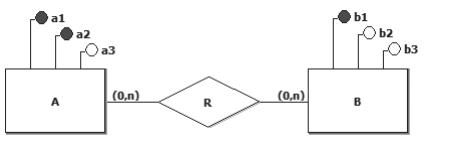

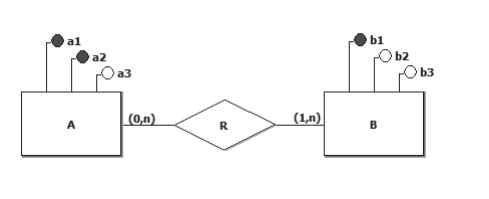

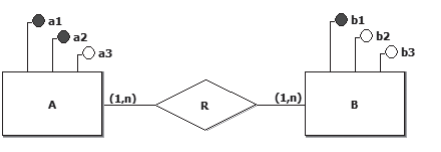

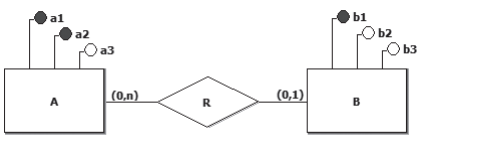

Qual modelo E-R deu origem a essas tabelas?

Em uma aplicação que utiliza JPA, em condições ideais, a codificação correta que reflete a relação (cardinalidade) entre Departamento e Funcionario expressa no Modelo Entidade-Relacionamento é definida, na classe Departamento.java, por

No modelo entidade-relacionamento, todo relacionamento “muitos para muitos”, ou seja, aquele que possui cardinalidades N:N, pode ser entendido como uma entidade

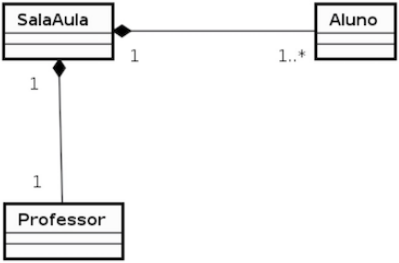

Observe a figura localizada abaixo, que apresenta um exemplo de composição.

_

_

Com base na figura, qual é a afirmativa correta?

Os atributos caracterizam as entidades e os relacionamentos. Assinale a alternativa correta quanto as sentenças sobre os chamados atributos derivados utilizados no Modelo Entidade-Relacionamento (ER).

Projeto é uma entidade fraca em relação à entidade Pesquisador, considerando o relacionamento identificado como Responsavel e os atributos do MER.
