Em redes locais, o cabo de par trançado é um dos meios físicos mais utilizados para interconectar dispositivos. Sabendo disso, analise as assertivas abaixo sobre cabeamento de par trançado e julgue-as em Verdadeiras (V) ou Falsas (F):
( ) O conector padrão para cabos de par trançado (como Cat5e, Cat6) é o RJ40 (Registered Jack 40).
( ) Um dos tipos de cabos de par trançado é o UTP (Unshielded Twisted Pair), que não possui blindagem.
( ) Uma das categorias de cabo de par trançado é a Cat5e, que possui velocidade suportada de até 10 Gbps para longas distâncias.
( ) Um dos tipos de cabos de par trançado é o STP (Shielded Twisted Pair), que possui blindagem.
Qual alternativa preenche, CORRETAMENTE, de cima para baixo, os parênteses acima?
A
V - V - V - F.
B
F - V - F - V.
C
V - F - V - F.
D
F - F - V - V.
E
V - V - F - V.
Um técnico precisa criar um cabo de rede Categoria 5e usando par trançado. Qual é a sequência correta de cores para o padrão TIA/EIA 568B?
A
Branco-Azul – Azul – Branco-Laranja – Laranja – Branco-Verde – Verde – Branco-Marrom – Marrom.
B
Branco-Laranja – Laranja – Branco-Verde – Verde – Branco-Azul – Azul – Branco-Marrom – Marrom.
C
Branco-Verde – Verde – Branco-Azul – Azul – Branco-Laranja – Laranja – Branco-Marrom – Marrom.
D
Branco-Marrom – Marrom – Branco-Laranja – Laranja – Branco-Azul – Azul – Branco-Verde – Verde.
E
Laranja – Branco-Laranja – Verde – Branco-Verde – Azul – Branco-Azul – Marrom – Branco-Marrom.
Uma organização está ampliando seu datacenter e precisa escolher o cabeamento estruturado adequado para suportar aplicações de 10 Gigabit Ethernet (10GBASE-T) em todo o ambiente. O técnico responsável avaliou as opções de cabos de par trançado e verificou que apenas uma categoria garante 10 Gbps em canais de até 100 metros, que é a categoria
A
6, que sempre suporta 10 Gbps em até 100 metros.
B
6A, com frequência de até 500 MHz.
C
7, padrão definido pela ABNT NBR 14565:2019.
D
5, que suporta até 10 Gbps em distâncias de 100 metros.
E
5e, que suporta 10 Gbps em qualquer distância.
Um dos padrões para a fiação dos cabos de rede é o padrão T568B. Nesse padrão, a ordem correta dos fios, da esquerda para a direita, quando o conector está com a trava para baixo e os contatos metálicos voltados para o técnico que está executando a tarefa, é:
A
branco-verde, verde, branco-laranja, azul, branco-azul, laranja, branco-marrom, marrom
B
azul, branco-azul, laranja, branco-laranja, verde, branco-verde, marrom, branco-marrom
C
verde, branco-verde, azul, branco-azul, marrom, branco-marrom, laranja, branco-laranja
D
branco-marrom, marrom, branco-azul, azul, branco-verde, verde, branco-laranja, laranja
E
branco-laranja, laranja, branco-verde, azul, branco-azul, verde, branco-marrom, marrom
Os cabos de par trançado utilizados em cabeamento estruturado podem ser basicamente de dois tipos: sem blindagem e blindados. Cada tipo de cabo deve ser montado em um componente de conexão de mesmo tipo, ou seja, cabos sem blindagem devem ser montados em componentes sem blindagem e cabos blindados devem ser montados em componentes blindados. Diante da diversidade de nomenclaturas estabelecidas pelas normas técnicas, assinale a alternativa que descreve corretamente essas especificações.
A
A denominação F/UTP serve para indicar que o cabo não possui qualquer tipo de blindagem, ou seja, seus pares não são blindados individualmente e não há uma blindagem geral externa.
B
Os cabos blindados S/FTP são aqueles que têm uma blindagem para cada par individual feita com uma folha metálica e uma blindagem geral, constituída por uma malha de blindagem.
C
A denominação U/UTP serve para indicar que o cabo não tem blindagem para seus pares individualmente, porém tem uma blindagem geral externa feita com uma folha metálica.
D
Os cabos blindados T/FTP são aqueles que têm uma blindagem para cada par individual feita com uma folha metálica, porém não têm uma blindagem geral externa.

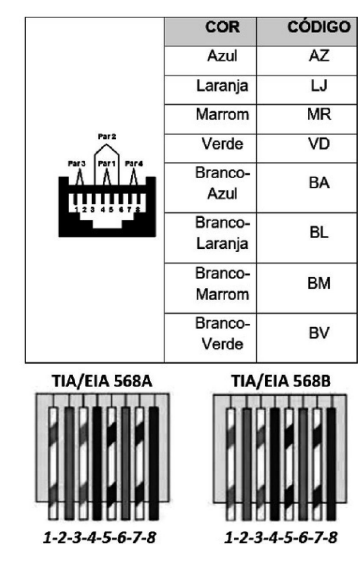

TIA/EIA 568A e 568B são padrões relacionados às telecomunicações, definidos pela TIA (Telecomminications Industry Association) e pela EIA (Eletronic Industries Alliance), mais especificamente, fazem referência à sequência dos fios dentro do conector RJ-45 quando se configura o conector em um cabo par trançado usado em uma redes de computadores. A figura ilustra o conector RJ-45, empregado na implementação física dessas redes. Os dois padrões em referência definem um sistema de codificação com quatro cores básicas, em combinação com o branco, para os condutores UTP, bem como a ordem dos pares no conector.
De acordo com a normalização EIA/TIA 568A a ser empregada na conectorização, a sequência de guias 1-2-3-4-5-6-7-8 corresponde às seguintes cores:
A
BA-AZ-BM-VD-BV-MR-BL-LJ
B
BM-MR-BA-VL-LJ-AZ-BV-VD
C
BL-LJ-BV-AZ-BA-VD-BM-MR
D
BV-VD-BL-AZ-BA-LJ-BM-MR
Atualmente, em redes de computadores cabeadas, existem diversas categorias de cabos de par trançado, das quais três são descritas a seguir:
l. É um cabo que substitui o cabo categoria 5 e por padrão trabalha em redes 10/100/1000Mbps a uma distância de 100m.
Il. É um cabo utilizado para transmissão de dados a uma taxa de 10Gbps. No entanto, caso se trate de um cabo UTP a distância não deve exceder 55m. Já para as versões STP, esse cabo consegue manter seu desempenho para 100m.
As categorias para os cabos descritos em I e em Il são denominadas, respectivamente:
A
Cat 5e e Cat 6
B
Cat 5 e Cat 6a
C
Cat 5 e Cat 5e
D
Cat 6 e Cat 6a
O cabeamento estruturado consiste na padronização de um sistema que define conectores utilizados em meios de transmissão de dados para redes de computadores e sistemas de telefonia. O tipo de conector mais utilizado no cabeamento estruturado é o padrão __________ junto com o cabo __________, ambos empregados para transmissão de dados.
Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.
A
BNC – UTP
B
BNC – OM5
C
RJ11 – OM4
D
RJ45 – OM5
E
RJ45 – UTP
A instalação física de uma rede local (LAN) em um novo escritório envolve o planejamento e a implementação de um sistema de cabeamento estruturado. A escolha e a correta terminação dos componentes são cruciais para garantir a performance e a conformidade com os padrões de rede (como Ethernet Gigabit - 1000Base-T). Em relação ao processo de crimpagem de um cabo de par trançado UTP (Categoria 5e ou superior) em um conector RJ45, assinale CORRETAMENTE a norma de sequência de fios é comumente utilizada e a sua importância:
A
Norma T568A ou T568B; a sequência correta é necessária para garantir a polaridade e o funcionamento do Power over Ethernet (PoE).
B
Norma T568A ou T568B; a sequência correta dos fios é fundamental para garantir o tráfego de dados e o correto balanceamento dos pares trançados (cancelamento de interferência/diafonia).
C
Norma T568C; é a única norma aceita para redes Gigabit, e sua função é impedir a entrada de vírus na rede.
D
Norma T569D; essa norma é utilizada apenas para cabos de fibra óptica e garante a velocidade de 10 Gbps.
O cabeamento de par trançado em uma rede pode ter diferentes tipos, e cada um conta com uma velocidade e capacidade. Nesse sentido, relacione a Coluna 1 à Coluna 2, associando os tipos de cabos de pares trançados aos seus respectivos tamanhos e capacidades aproximadas mais comuns.
Coluna 1
1. Cat.5e
2. Cat.6
3.Cat.6a
4. Cat.7
Coluna 2
( ) 250 MHz e 1 Gbps.
( ) 100 MHz e 1 Gbps.
( ) 600 MHz e 10 a 40 Gbps.
( ) 500 MHz e 10 Gbps.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
A
1-2-3-4.
B
2-1-4-3.
C
3-1-4-2.
D
3-4-2-1.
E
4-3-1-2.
A crimpagem de cabos de rede, conforme norma EIA/TIA 568, prevê
A
a forma de colocação de conectores em cabos coaxiais de rede.
B
o emprego de conectores RJ-11 nas pontas dos cabos.
C
a substituição do padrão T568A, que se tornou obsoleto, pelo padrão T568B.
D
que a ordem dos pares de fios nos conectores a serem climpados não seja igual nos padrões T568A e T568B.
E
que se utilizem conectores autoclimpantes, dispensando alicates de climpagem.
A montagem de cabos de rede utilizando o padrão de par trançado com conector RJ-45 é essencial para estabelecer conexões físicas em redes locais. Acerca desse tema, marque (V) para as afirmativas verdadeiras e (F) para as falsas.
(__) O padrão T568B define a ordem dos fios dentro do conector RJ-45, sendo amplamente utilizado em redes Ethernet.
(__) A montagem de cabos crossover utiliza os padrões T568A em uma extremidade e T568B na outra, permitindo a conexão direta entre dois dispositivos do mesmo tipo.
(__) A categoria do cabo, como Cat5e ou Cat6, é irrelevante para a transmissão de dados em alta velocidade, pois o desempenho depende exclusivamente do conector utilizado.
(__) A montagem incorreta dos fios no conector RJ-45 pode causar falhas na transmissão de dados e degradação significativa no desempenho da rede.
A sequência está correta em:
A
V − F − F − F.
B
F − F − V − V.
C
V − V − F − V.
D
V − V − V − V.
Ao crimpar um cabo Ethernet crossover para conectar dois switches antigos sem porta MDI-X, ou seja, que não possuem a funcionalidade Auto-MDI/MDI-X, aos padrões de pinagem que devem ser usados em cada extremidade correspondem
A
duas extremidades com T568A.
B
duas extremidades com T568B.
C
uma extremidade com T568A e outra com T568B.
D
T568A na extremidade A e pinagem aleatória na extremidade B.
E
T568B na extremidade A e pinagem reversa na extremidade B.
Na especificação de uma infraestrutura de rede local (LAN) para um novo escritório, a escolha do cabo de par trançado metálico é crítica para garantir o desempenho e suportar futuras atualizações. Acerca das categorias de cabos e suas características, registre V, para as afirmativas verdadeiras, e F, para as falsas:
(__)O cabo Categoria 5e (Cat 5e) é especificado para suportar frequências de até 100 MHz e é capaz de operar em redes Gigabit Ethernet (1000BASE-T) em distâncias de até 100 metros.
(__)O cabo Categoria 6 (Cat 6) oferece um desempenho superior ao Cat 5e, sendo especificado para frequências de até 250 MHz e também suporta Gigabit Ethernet, mas é o padrão mínimo recomendado para redes 10 Gigabit Ethernet (10GBASE-T) em distâncias de até 55 metros.
(__)A principal diferença construtiva do cabo Cat 6 em relação ao Cat 5e é a presença de um separador interno (spline) que isola os quatro pares de fios, reduzindo a diafonia (crosstalk) e permitindo maiores frequências.
(__)Cabos de fibra óptica do tipo monomodo (Single-mode) possuem um núcleo de diâmetro maior que os do tipo multimodo, o que lhes permite transmitir múltiplos feixes de luz simultaneamente, sendo ideais para curtas distâncias dentro de um mesmo edifício.
Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:
A
V, F, F, V.
B
F, V, V, F.
C
F, F, V, V.
D
V, F, V, F.
E
V, V, V, F.
Em um pavimento com quedas intermitentes de rede, o teste de certificação apontou perda por NEXT elevada em dois pontos e o mapa de cabos revelou pares invertidos.
Diante da exigência contratual de restabelecer o serviço no mesmo dia, assinale a alternativa que descreve a ação técnica imediata e a forma de validação mais confiável.
A
Instalar repetidor entre o patch panel e a tomada, mantendo a crimpagem atual para reduzir atenuação durante picos de tráfego.
B
Ajustar a potência do switch e reduzir a velocidade das portas afetadas para 10 Mbps, priorizando estabilidade durante o uso simultâneo.
C
Migrar usuários para Wi-Fi e elevar a potência do access point, mantendo a rede cabeada em operação restrita para impressão.
D
Recrimpar conectores com pinagem T568A ou T568B nos dois lados, refazer o patch cord inadequado e recertificar enlaces com relatório de teste.
E
Aplicar filtro supressor na tomada elétrica e instalar nobreak individual em cada estação para estabilizar ruído no circuito local.
Um técnico precisa montar um cabo de par trançado com conector RJ-45 conhecido como cabo direto. Esse cabo
A
possui a mesma correspondência de fios nas duas pontas.
B
deve ter a mesma correspondência de pares de fios nos pinos 1 e 2, e também em 4 e 5, nas duas pontas, havendo troca entre os pares de fios presentes nos demais pinos.
C
deve ter a mesma correspondência de pares de fios nos pinos 1 e 2, e também em 7 e 8, nas duas pontas, havendo troca entre os pares de fios presentes nos demais pinos.
D
deve ter a mesma correspondência de pares de fios nos pinos de 1 a 4 nas duas pontas, havendo uma troca entre os pares de fios presentes nos pinos de 5 a 8.
E
deve ter a mesma correspondência de pares de fios nos pinos de 5 a 8 nas duas pontas, havendo uma troca entre os pares de fios presentes nos pinos de 1 a 4.
Existem dois padrões de cabos do tipo par trançado que podem ser utilizados com o conector RJ-45: EIA 568A e EIA 568B. Esses padrões são diferenciados pela posição de dois pares de cabos que estão invertidos. São eles:
A
verde e azul;
B
laranja e verde;
C
marrom e verde;
D
azul e marrom;
E
laranja e marrom.
Assinale a alternativa que traz a sequência CORRETA para a ordenação dos fios do padrão de conectorização T568B para conectores RJ-45 em um cabo par trançado, definidos pela TIA/EIA-568:
A
Verde claro ou branco/verde, marrom, laranja claro ou branco/laranja, azul, azul claro ou branco/azul, laranja, marrom claro ou branco/marrom e verde.
B
Verde claro ou branco/verde, verde, laranja claro ou branco/laranja, azul, azul claro ou branco/azul, laranja, marrom claro ou branco/marrom e marrom.
C
Laranja claro ou branco/laranja, laranja, verde claro ou branco/verde, azul, azul claro ou branco/azul, verde, marrom claro ou branco/marrom e marrom.
D
Verde claro ou branco/verde, laranja, laranja claro ou branco/laranja, azul, azul claro ou branco/azul, verde, marrom claro ou branco/marrom e marrom.
E
Preto, verde, laranja claro ou branco/laranja, azul, azul claro ou branco/azul, laranja, marrom claro ou branco/marrom e marrom.
Os cabos de pares trançados ainda são um tipo de cabo mais utilizado, principalmente em nível local e interno, usado, principalmente, para transmitir sinais de dados em redes de comunicação com boa qualidade. O cabo Cat utiliza, basicamente 8 filamentos com um conector em sua ponta. Ao “montar” o cabo de rede, que conector é utilizado e qual a ordem de organização de seus filamentos para o 568B?
A
RJ11; branco-marrom, marrom, branco-laranja, laranja, branco-verde, azul, branco-azul, verde.
B
RJ45; branco-verde, verde, branco-laranja, azul, branco-azul, laranja, branco-marrom, marrom.
C
RJ11; branco-laranja, laranja, branco-verde, azul, branco-azul, verde, branco-marrom, marrom.
D
RJ11; branco-verde, verde, branco-laranja, azul, branco-azul, laranja, branco-marrom, marrom.
E
RJ45; branco-laranja, laranja, branco-verde, azul, branco-azul, verde, branco-marrom, marrom.
Davi está instalando o cabeamento da rede local da empresa onde trabalha. Ele pegou o relatório de pré-requisitos onde constam os critérios exigidos para a rede local e verificou suas especificações. Após a instalação dos subsistemas, em conformidade com o relatório de pré-requisitos, a especificação de desempenho dos cabos utilizados na execução do serviço nos enlaces (links) resultantes foi de classe D, segundo ABNT NBR 14565:2019.
Logo, a categoria dos itens instalados por Davi é a:
A
categoria 3: banda passante de até 16 MHz;
B
categoria 5e: banda passante de até 100 MHz;
C
categoria 6: banda passante de até 250 MHz;
D
categoria 6A: banda passante de até 500 MHz;
E
categoria 7: banda passante de até 600 MHz.
