Questões de Concurso sobre Instalações de Gás

Para fins de identificação das diferentes instalações prediais em uma edificação, as cores padronizadas para (i) eletrodutos das instalações elétricas; (ii) tubulações de água fria; e (iii) gás natural para emprego em copas e cozinhas são, respectivamente,

Um condomínio residencial com 15 pavimentos será implantado regularmente em área urbana do município de Guarulhos, devendo ser abastecido por gás liquefeito de petróleo (GLP).

Considerem-se as seguintes exigências técnicas:

I. Os ambientes ou compartimentos, que contiverem equipamentos ou instalações com funcionamento a gás, deverão ser dotados de ventilação permanente, assegurada por aberturas diretas para o exterior.

II. O armazenamento de recipientes de gás deverá ser localizado no exterior da edificação, em ambiente exclusivo, dotado de aberturas para ventilação permanente.

III. Deverão ser previstos sistema sensor de vazamentos de gás junto ao teto do compartimento no qual estiverem armazenados os cilindros de GLP e as válvulas de bloqueio na saída dos cilindros.

IV. Cada pavimento onde houver fornecimento de gás deverá ser equipado com sistema sensor e válvula de bloqueio.

V. Cada unidade residencial onde houver fornecimento de gás deverá ser equipada com sistema sensor e válvula de bloqueio.

A par de atender a disposições específicas da legislação estadual de prevenção e combate a incêndios e às normas técnicas da ABNT, esse condomínio deverá observar as seguintes condições:

Sobre subsistema energético, analise as afirmativas a seguir.

I. A rede elétrica subterrânea costuma ser mais cara e apresenta menor nível de segurança se comparada à rede aérea.

II. É composto pelas redes de gás e energia, sendo as duas formas mais utilizadas nas áreas urbanas.

III. A rede de gás é sempre subterrânea e apresenta materiais, estrutura e diâmetros similares aos da rede de água.

IV. Para permitir a facilidade em sua manutenção, a rede de gás se localiza de forma próxima às edificações e demais redes subterrâneas.

V. Em nível mundial, em malhas urbanas, a rede de gás se destina à produção de calor e a rede elétrica à iluminação e movimentação de motores.

Está correto o que se afirma apenas em

Nas instalações prediais com central de gás, a borracha é um material permitido por norma para ser utilizada em

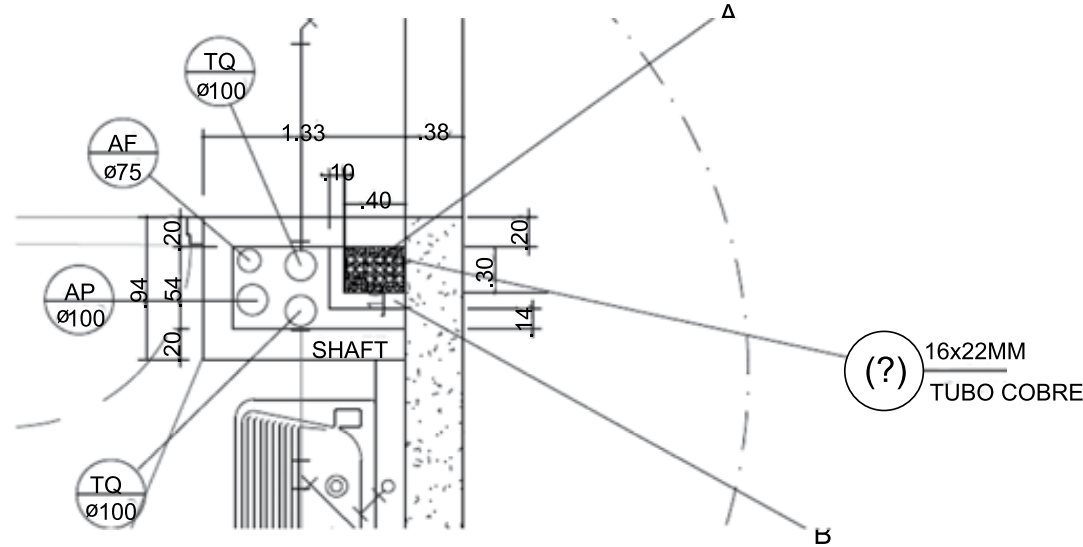

Em um projeto, há previsão de passagem das tubulações por um shaft, conforme representado na figura a seguir.

É correto afirmar que a tubulação marcada com (?) corresponde ao caminhamento vertical das instalações prediais de

Considere as afirmações a seguir, referentes a instalações de gás canalizado, utilizando Gás Liquefeito de Petróleo (GLP).

I. As normas de segurança recomendam que todo espaço pelo qual passe tubulação de gás ou no qual exista ponto de consumo de gás deve ser permanentemente ventilado, para evitar acúmulo de gás.

II. Aberturas de ventilação devem estar situadas junto ao piso do compartimento a ser ventilado, porque o GLP é mais pesado que o ar.

III. Os riscos de explosão são maiores no caso do gás estar sob pressão em um cilindro do que após liberado e acumulado em ambiente fechado.

São corretas as afirmações

As cores convencionadas em norma e usualmente adotadas para as instalações prediais de água fria, esgoto e gás são, respectivamente,

Os termos “caixa de inspeção", “sprinkler” e “aquecedor de água”, referem-se, respectivamente, a projetos de:

Segundo Creder (2006), qual é a área mínima, em cm², necessária para ventilação permanente de banheiros e cozinhas nos quais são instalados aquecedores a gás?

A tubulação enterrada deve manter um afastamento de outras utilidades, tubulações e estruturas o suficiente para permitir sua manutenção. Os tubos devem ser revestidos com fita de isolamento de auto fusão ou 2 demãos de primer ou envolvidos totalmente em uma canaleta de concreto. A profundidade das tubulações enterradas que derivam da rede geral até o medidor do consumidor deve ser no mínimo:

I. 30 cm a partir da geratriz superior do tubo em locais não sujeitos a tráfego de veículos, em zonas ajardinadas ou sujeitas a escavações.

II. 10 cm a partir da geratriz superior do tubo em locais sujeitos a tráfego de veículos, em zonas ajardinadas ou sujeitas a escavações.

III. 10 cm a partir da geratriz superior do tubo em locais não sujeitos a tráfego de veículos, em zonas ajardinadas ou sujeitas a escavações.

IV. Qualquer dimensão, a partir da geratriz superior do tubo em locais não sujeitos a tráfego de veículos, em zonas ajardinadas ou sujeitas a escavações.

Com isso podemos afirmar que:

O local de medição de gás, onde for instalado regulador de pressão com alívio, deve estar provido de duto destinado, exclusivamente, à dispersão dos gases provenientes desse para o exterior da edificação em local seguro, segundo especificações do regulador. O local de medição do gás para medidor individual com vazão até 20 Nm3/h pode ficar acima do abrigo de água, desde que o ponto de instalação de gás esteja acima do piso, no máximo de:

I. 0,5 m a 3,5 m.

II. Entre 1,5 m e 2,5 m.

III. 0,5 m.

IV. 1,5 m.

A alternativa correta é:

O dimensionamento determina os diâmetros de vários trechos de uma instalação, respeitando-se determinadas condições relativas à pressão do gás de forma a proporcionar o adequado funcionamento dos aparelhos termodomésticos e dos reguladores. No dimensionamento da rede de distribuição interna, devem ser consideradas as seguintes condições:

I. Perda de carga máxima admitida para trecho de rede de instalação que alimenta diretamente um aparelho a gás é igual a 10% da pressão de operação, devendo ser respeitada a faixa de pressão de funcionamento do aparelho a gás.

II. Perda de carga máxima admitida para trecho de rede de instalação que alimenta um regulador de pressão é igual a 30% da pressão de operação, devendo ser respeitada a faixa de pressão de funcionamento do aparelho a gás.

III. Perda de carga máxima admitida para trecho de rede de instalação que alimenta diretamente um aparelho a gás é igual a 20% da pressão de operação, não devendo ser respeitada a faixa de pressão de funcionamento do aparelho a gás.

IV. Perda de carga máxima admitida para trecho de rede de instalação que alimenta um regulador de pressão é igual a 30% da pressão de operação, não devendo ser respeitada a faixa de pressão de funcionamento do aparelho a gás.

Com isso podemos afirmar que:

Leia abaixo algumas definições e classificações dos sistemas prediais e assinale a alternativa correta:

I. Sistemas prediais de rede são sistemas físicos integrados a um edifício com a finalidade de dar suporte às atividades dos usuários, suprindo-os com os insumos prediais necessários e propiciando os serviços requeridos.

II. Suprimento de energia elétrica, gás combustível, água, esgoto, águas pluviais, segurança e proteção contra incêndio, condicionamento de ar, são exemplos de sistemas prediais.

Em um projeto de uma central de GLP o teto deve ser de concreto com espessura mínima de ........... e declividade para escoamento da água, as paredes devem ser ............., nas paredes laterais e frontal do abrigo devem ter aberturas para a ventilação, ao nível ................... com dimensões de.......cm e protegidas com telas antichamas. Complete as lacunas com a alternativa correta.
