Questões de Concurso sobre Instalações Elétricas

Com base na NBR 16819:2020, que especifica os requisitos para o projeto, execução e verificação de todos os tipos de instalações elétricas de baixa tensão, analise as assertivas abaixo:

I. O nível de desempenho da eficiência energética (EEPL) está relacionado ao grau de melhoria alcançado por meio das medidas implementadas para aumentar a eficiência energética de uma instalação elétrica.

II. As medidas ativas para a eficiência energética referem-se à otimização da energia elétrica produzida, fornecida, conduzida e consumida por uma instalação elétrica, mantendo a funcionalidade equivalente.

III. As medidas passivas para a eficiência energética incluem a escolha de parâmetros como tipo e localização dos equipamentos elétricos, além de estratégias para melhorar a eficiência total da energia elétrica, sem alterar as características estruturais do edifício.

Quais estão corretas?

Quanto aos requisitos específicos para instalações elétricas de baixa tensão em estabelecimentos assistenciais de saúde, é INCORRETO afirmar que:

No contexto das instalações elétricas prediais, o disjuntor tem como principal função:

Tanto a energia solar fotovoltaica quanto a energia solar térmica são fontes de calor e eletricidade.

Em projetos de arquitetura, os pontos de energia elétrica devem ser previstos apenas nos locais indicados pelo engenheiro eletricista, não sendo atribuição do arquiteto prever tomadas e interruptores.

Ao elaborar o projeto elétrico para uma nova edificação, seja ela residencial ou comercial, o arquiteto precisa definir o tipo de fornecimento de energia elétrica com a concessionária. Essa escolha é fundamental e deve considerar o consumo total previsto e as características específicas dos equipamentos a serem instalados, para garantir a segurança, a eficiência e a conformidade com as normas. A afirmação que descreve uma das principais características ou requisitos dos diferentes tipos de ligação elétrica, consiste na utilização

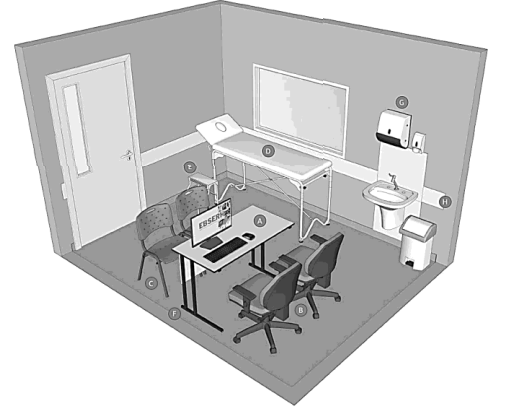

A figura a seguir apresenta uma sala de simulação clínica / consultório concebida segundo os Parâmetros Projetuais para Hospitais de Ensino e Pesquisa da Rede Ebserh.

Sobre essa sala, avalie as afirmativas a seguir.

I. Com relação à ambiência, devem ser utilizadas cores suaves.

II. As instalações elétricas dessa sala demandam dois pontos de energia baixos e um ponto de energia alto por computador, além de prever alimentação para demais equipamentos.

III. O piso independe do padrão do HU, utilizando acabamento polido para facilitar a limpeza. Deve possuir também boa performance acústica e o rodapé deve evitar ressaltos.

Está correto o que se afirma em

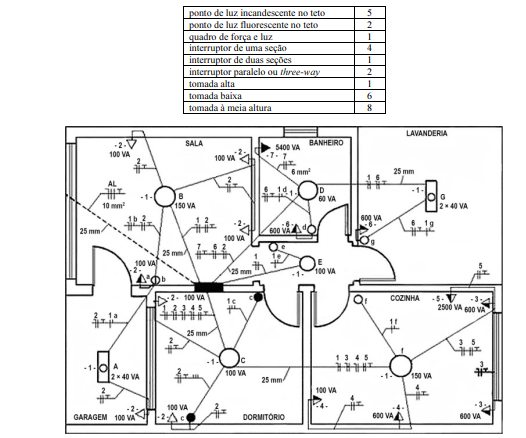

Os quantitativos indicados na próxima tabela atendem ao projeto elétrico mostrado na imagem subsequente, se desconsiderados os dutos e sua distribuição.

As definições abaixo se referem a sistemas elétricos prediais.

I. Se originam do quadro de medição e alimentam os quadros terminais ou outros quadros de distribuição.

II. Partem dos quadros de distribuição, chamados de quadros terminais, que são montagens que reúnem chaves, fusíveis, barramentos, disjuntores e relés, que se destinam à concentração dos meios de proteção e seccionamento dos circuitos que deles partem para a alimentação dos pontos de iluminação e tomadas de uso geral e específico.

Os itens I e II correspondem, correta e respectivamente a:

Nas imagens a seguir, que correspondem a símbolos gráficos para instalações elétricas, os números 1 e 2 identificam chaves seccionadoras que possuem fusíveis, enquanto os números 3 e 4 identificam chaves seccionadoras com abertura sem carga e em carga, respectivamente.

Um micro-ondas com 1.200 watts de potência ligado a uma rede de 110 volts tem uma corrente nominal aproximada de 11 amperes. Se o mesmo micro-ondas for ligado a uma rede de 220 volts, a corrente será de cerca de 6 amperes. Em ambos os casos, a amperagem é inferior à recomendação da norma vigente, não havendo necessidade de serem constituídos circuitos independentes.

A aplicação de conceitos de eficiência energética em edificações públicas busca a redução do consumo de energia elétrica. O método mais eficaz para otimizar o uso da luz natural em um edifício é:

Uma unidade habitacional é composta por um dormitório, um único ambiente que integra a sala e a cozinha e um banheiro, totalizando três ambientes compartimentados. O programa de necessidades do projeto determina que sejam incluídos os seguintes pontos de tomadas e iluminação:

• um chuveiro elétrico com potência de 5.600 VA e tensão de 220 V;

• uma torneira elétrica para a cozinha, com potência de 5.000 VA e tensão de 220 V;

• uma tomada no banheiro, para secador de cabelo, com potência de 2.700 VA e tensão de 127 V;

• duas tomadas para a bancada da cozinha;

• um ponto central de iluminação na laje, por ambiente compartimentado, totalizando três pontos de iluminação;

• seis tomadas de uso geral (TUG) com tensão de 127 V.

Com base nas informações apresentadas, assinale a alternativa que apresenta critérios corretos para a separação dos circuitos do projeto.

As instalações prediais devem garantir segurança, conforto e salubridade.

Assinale a alternativa correta no que se refere aos sistemas elétrico e hidrossanitário.

Após concluir um projeto de instalação elétrica de baixa tensão, o arquiteto iniciou o processo de revisão e separou cinco circuitos terminais distintos. Nesses circuitos terminais foram analisados quatro itens, sendo eles a potência total (W), o disjuntor, a seção do condutor adotado e a queda de tensão (%). Os resultados destes itens são apresentados abaixo:

• Circuito terminal 1:

Potência total (VA) = 1350 W;

Disjuntor = 16 A;

Seção do condutor adotado = 2,5 mm;

Queda de tensão (%) = 3 %.

• Circuito terminal 2:

Potência total (VA) = 2000 W;

Disjuntor = 25 A;

Seção do condutor adotado = 4 mm;

Queda de tensão (%) = 3 %.

• Circuito terminal 3:

Potência total (VA) = 1125 W;

Disjuntor = 16 A;

Seção do condutor adotado = 2,5 mm;

Queda de tensão (%) = 2 %.

• Circuito terminal 4:

Potência total (VA) = 2100 W;

Disjuntor = 25 A;

Seção do condutor adotado = 4,0 mm;

Queda de tensão (%) = 5 %.

• Circuito terminal 5:

Potência total (VA) = 1000 W;

Disjuntor = 16 A;

Seção do condutor adotado = 2,5 mm;

Queda de tensão (%) = 2 %.

Após a análise desses itens, o circuito terminal que NÃO foi aprovado na revisão, por estar INCORRETO, é o:

O símbolo representa uma tomada de luz no piso.

O projeto e a execução de instalações elétricas prediais são componentes cruciais para a funcionalidade, a segurança e a economia de uma edificação. A importância da qualidade nessas instalações deve considerar que

Os projetos de fundações, estruturas, instalações e equipamentos eletromecânicos são parte do projeto executivo de arquitetura.

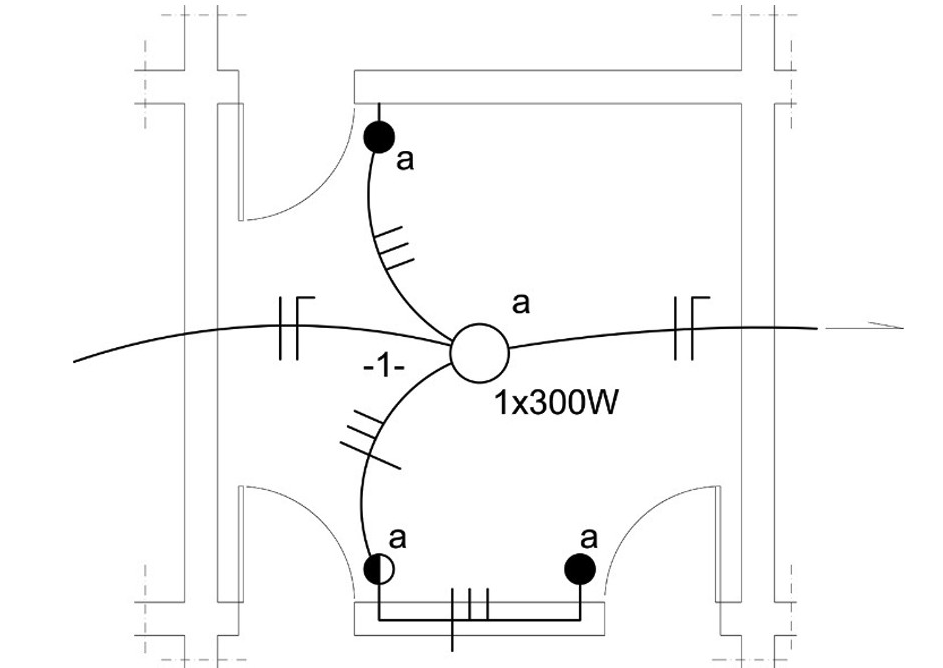

Observe a imagem a seguir:

Fonte: NISKIER, Julio; MACINTYRE, Archibald Joseph (2008), editado.

Com relação à instalação elétrica representada em planta baixa, ela refere-se a uma lâmpada acionada por:

Ao realizar o projeto de instalações elétricas de baixa tensão para uma nova edificação, o arquiteto precisa determinar as características das fontes de suprimento de energia com as quais a instalação será provida.

Dentre as características apresentadas abaixo, a única que NÃO precisa ser determinada é o(a):
