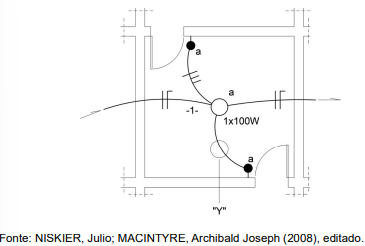

Observe a imagem a seguir:
Com relação à planta baixa de uma instalação elétrica em um ambiente representado acima, considerados os interruptores específicos para o caso, o eletroduto indicado com “Y” deverá ter:
A
três retornos
B
uma fase e um neutro
C
uma fase e um retorno
D
uma fase e dois retornos
Um serviço de instalação elétrica energizada está sendo executado quando uma condição de risco não prevista, cuja eliminação ou neutralização imediata não é possível, ocorre. Neste momento a norma regulamentadora determina que o responsável pela execução do serviço
A
acione equipe de desenergização.
B
utilize hidrantes e extintores.
C
interrompa a energia elétrica.
D
suspenda as atividades.
E
mobilize equipe de emergência.
O quadro de distribuição de energia elétrica deve ser posicionado preferencialmente em áreas de difícil acesso, para evitar manuseio indevido por usuários não autorizados.
C
Certo
E
Errado
Em um projeto de instalações elétricas de um complexo residencial, o engenheiro responsável está revisando a planta para garantir que a representação dos circuitos e condutores esteja clara e em conformidade com as práticas padronizadas. Sobre os condutores e os circuitos elétricos, é correto afirmar:
A
para diferenciar a importância ou a tensão de circuitos distintos, é mandatório utilizar cores variadas para os eletrodutos, conforme um padrão internacional de cores para cada tipo de condutor.
B
qualquer dispositivo elétrico embutido no teto, como um ponto de luz ou um interruptor, é sempre representado por um círculo de diâmetro idêntico, sem qualquer distinção adicional.
C
as tomadas são universalmente representadas por um triângulo equilátero, e suas variações são empregadas somente para indicar se são de uso geral ou específico, não refletindo a altura de instalação.
D
os diferentes tipos de condutores, como fase, neutro ou terra, são simbolizados por traços múltiplos dentro do eletroduto, e a indicação de sua seção pode ser omitida especificamente para condutores de 1,5 mm².
E
um motor elétrico, quando indicado em planta e circundado por um quadrado, significa que está posicionado em uma altura intermediária na parede, para facilitar a manutenção.
Para fins de identificação das diferentes instalações prediais em uma edificação, as cores padronizadas para (i) eletrodutos das instalações elétricas; (ii) tubulações de água fria; e (iii) gás natural para emprego em copas e cozinhas são, respectivamente,
A
preto, azul e laranja.
B
amarelo, verde e azul.
C
preto, marrom e laranja.
D
cinza escuro, verde e amarelo.
E
amarelo, marrom e cinza escuro.
Quanto à alimentação, devem ser determinadas as seguintes características das fontes de suprimento de energia com as quais a instalação for provida: natureza da corrente e frequência; valor da tensão nominal; valor da corrente de curto-circuito presumida no ponto de suprimento; possibilidade de atendimento dos requisitos da instalação, incluindo-se a demanda de potência.
C
Certo
E
Errado

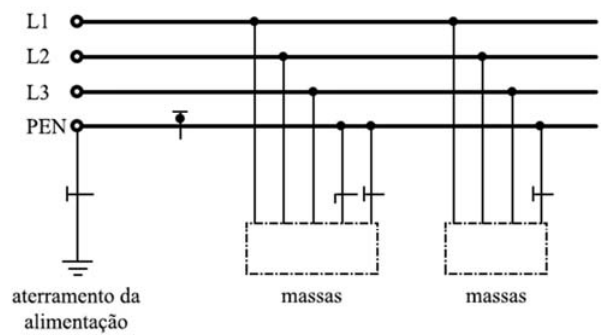

O esquema a seguir representa o aterramento TN-S, no qual o condutor neutro e o condutor de proteção são distintos.
C
Certo
E
Errado
Se a área do cômodo ou dependência for superior a 6 m2 , deve ser previsto um ponto de tomada para cada perímetro de 5 m, ou fração, espaçados tão uniformemente quanto possível.
C
Certo
E
Errado
A seção mínima dos condutores de um circuito elétrico é definida utilizando-se quatro critérios: capacidade de condução de corrente, proteção contra sobrecarga, queda de tensão e proteção contra curto-circuito; cada um dos critérios especifica uma seção do condutor, e a seção final utilizada no circuito é a menor entre elas.
C
Certo
E
Errado
A apropriada execução de um projeto elétrico destaca a importância de garantir um ambiente seguro, funcional e eficiente, atendendo às necessidades específicas do cliente. Dentro de um projeto elétrico, assinale a alternativa que contenha CORRETAMENTE o que significa o termo "DPS".
A
Dimensão Padrão de Sistemas, referindo-se às medidas específicas adotadas na instalação elétrica.
B
Dispositivo de Proteção Secundária, indicando um componente adicional para segurança na distribuição de energia.
C
Distribuição Primária de Sinal, representando a primeira fase na transmissão de informações elétricas.
D
Dispositivo de Proteção contra Surtos, relacionando-se a um componente essencial para proteção contra sobretensões.
E
Diagrama de Posicionamento de Sistemas, ilustrando a disposição física de componentes elétricos no projeto.
Em instalações elétricas de baixa tensão, o símbolo a seguir representa:
A
condutor de proteção.
B
função de neutro e de proteção asseguradas por condutores distintos.
C
condutor combinando as funções de neutro e de condutor de proteção.
D
condutor neutro.
E
conjunto de manobra especialmente projetado para efetuar intercâmbio entre condutor neutro e condutor de proteção.
Um edifício será construído em ambiente urbano, em área industrial, com estrutura convencional em concreto armado e lajes maciças em panos de 11 x 5 m (medidas entre eixos estruturais), com armadura de 8 mm em um sentido. Os eletrodutos serão metálicos, com diâmetro externo variando entre as seções 16 mm, 25 mm e 32 mm. O dimensionamento atual das lajes considerou espessura da laje e = L/40, sendo L o vão teórico. Esse vão teórico foi reduzido em 10% em relação à medida entre eixos estruturais, devido ao engastamento (a laje sempre é contínua em pelo menos uma borda). O cobrimento da armadura da laje requerido pela situação da obra (condições do ambiente urbano) é de 35 mm. Na análise preliminar do projeto de instalações elétricas, a equipe de coordenação do projeto, encarregada da análise de interferências (clash detection) verificou que, por necessidade de dimensionamento de circuitos, foi previsto o cruzamento de eletrodutos caminhando horizontalmente pela laje.
Nas condições descritas, tal cruzamento
A
não será viável, por comprometer o cobrimento da armadura da laje.
B
será viável somente se forem empregados dois eletrodutos com diâmetro máximo de 16 mm.
C
será viável somente se forem empregados dois eletrodutos com diâmetro máximo de 25 mm.
D
será viável somente se forem empregados dois eletrodutos com diâmetro máximo de 32 mm.
E
será viável para eletrodutos de até 32 mm se a espessura da laje for aumentada para 12 cm.
Ao definir o número mínimo de pontos de tomada de uma habitação, o arquiteto deve observar a destinação dos compartimentos e dos equipamentos elétricos que podem ser utilizados em cada um. Na sala e nos dormitórios o arquiteto deverá prever, no mínimo,
A
um ponto de tomada em todo o perímetro.
B
dois pontos de em todo o perímetro.
C
um ponto de tomada para cada 3,5 m ou fração de perímetro.
D
um ponto de tomada para cada 5 m ou fração de perímetro.
Em um projeto elétrico residencial, o arquiteto precisou interpretar quais eram os condutores que passavam por um eletroduto de uma instalação. Essa simbologia está especificada em tabela contida na NBR 5444, conforme a representação a seguir:
Fonte: Associação Brasileira de Normas Técnicas (ABNT). ABNT NBR 5444 – símbolos gráficos para instalações elétricas prediais. Rio de Janeiro: ABNT, 1989. .
São eles, respectivamente:
A
Interruptor de uma seção, neutro, retorno, terra.
B
Condutor de negativo, neutro, retorno, terra.
C
Condutor de positivo, neutro, retorno, terra.
D
Condutor de fase, neutro, retorno, terra.
E
Condutor positivo, transformador de corrente, retorno, terra.
Prezando pela eficiência energética, a determinação das malhas de uma instalação deve ser definida para que elas atendam ao uso a elas associado, permitindo a gestão eficaz do consumo de energia. Nesse sentido, sobre malhas, é CORRETO afirmar que:
A
Uma malha representa a área de uma superfície, em metros quadrados, onde a energia elétrica é utilizada.
B
Uma malha determina uma ou várias utilizações em uma ou várias zonas.
C
As malhas resultam na aplicação de um dispositivo de medição de energia.
D
A identificação das malhas é necessária para permitir a correta determinação das zonas.
Analise as informações a seguir:
I. Concernente às instalações elétricas, é certo afirmar que fio fase é o fio que não sofre interrupção e vai da chave de comando do circuito (disjuntor) até um interruptor simples ou a uma tomada ou a um dos interruptores three-way. É usado na cor vermelha.
II. Fio Neutro é um fio que, não sofrendo interrupção, vai da chave parcial do circuito (disjuntor) a todos os pontos ativos. É usado na cor branca.
III. Fio Paralelo é o fio que liga o interruptor simples ao ponto de luz ou um dos interruptores three-way ao ponto de luz. É usado na cor amarela.
Marque a alternativa CORRETA:
A
Todas as afirmativas estão corretas.
B
Nenhuma afirmativa está correta.
C
Apenas uma afirmativa está correta.
D
Apenas duas afirmativas estão corretas.
No sistema de instalação elétrica, o esquema de distribuição pode ser de condutores vivos ou de aterramento.
Dois esquemas de condutores vivos com corrente alternada são:
A
monofásico a 2 condutores / bifásico a 4 condutores.
B
monofásico a 4 condutores / trifásico a 4 condutores.
C
monofásico a 3 condutores / bifásico a 3 condutores.
D
bifásico a 4 condutores / trifásico a 3 condutores.
E
bifásico a 2 condutores / trifásico a 2 condutores.
Uma obra de edifício público será executada em estrutura de concreto armado, composta por laje maciça, vigas de seção retangular e pilares de seção redonda e alvenaria de tijolo comum (de barro cozido). A obra conta já com todos os projetos de arquitetura e complementares detalhados e passará para a etapa de execução. Em obras deste tipo, a boa prática para a colocação de eletrodutos posicionados (i) no teto dos ambientes e (ii) nas paredes verticais é sua execução
A
após a conclusão das obras civis, tanto no caso (i) quanto no (ii), abrindo-se rasgos para a colocação dos eletrodutos pelo profissional especializado.
B
previamente à execução, tanto no caso (i) quanto no (ii), concretando-se a laje e construindo-se as paredes já com os eletrodutos posicionados após a elevação das paredes, abrindo-se rasgos para sua colocação.
C
(i) previamente à execução, concretando-se a laje já com os eletrodutos posicionados e (ii) após a elevação das paredes, abrindo-se rasgos para sua colocação.
D
(i) após a concretagem da laje, abrindo-se rasgos para sua colocação, e (ii) previamente à execução, assentando-se a alvenaria das paredes já com os eletrodutos posicionados.
As instalações de obras e construções auxiliares são componentes fundamentais para a execução eficiente de um projeto de construção. Diante do exposto, assinale a alternativa correta.
A
As instalações elétricas em canteiros de obras não precisam seguir normas técnicas, pois são consideradas temporárias e não afetam o sistema elétrico
B
A marcação de obras deve ser realizada apenas após a execução das fundações, para garantir que as medidas sejam corretas
C
O canteiro de obras deve ser organizado de forma a garantir a segurança dos trabalhadores, o fluxo de materiais e a otimização do espaço, além de facilitar a logística da obra
D
Os serviços preliminares incluem apenas a limpeza do terreno e não abrangem outras atividades essenciais, como a locação da obra
Numa instalação elétrica, o número de condutores a ser considerado é definido em função do tipo de circuito. Correlacione o número de condutores (2) ou (3) a cada tipo de circuito apresentado.
( ) monofásico a dois condutores.
( ) duas fases sem neutro.
( ) trifásico sem neutro.
( ) monofásico a três condutores.
( ) duas fases com neutro.
Assinale a opção que indica a relação correta, segundo a ordem apresentada.
A
2 – 2 – 2 – 3 – 3.
B
2 – 2 – 3 – 2 – 3.
C
2 – 2 – 3 – 3 – 3.
D
3 – 2 – 3 – 3 – 3.
E
3 – 3 – 2 – 3 – 2.
