Acerca das definições trazidas pela ABNT NBR 5410 (Instalações elétricas de baixa tensão), analise:
I. Elemento condutivo ou parte condutiva: Elemento ou parte constituída de material condutor, pertencente ou não à instalação, mas que não é destinada normalmente a conduzir corrente elétrica;
II. Proteção básica: Meio destinado a impedir contato com partes vivas perigosas em condições normais;
III. Proteção adicional: Meio destinado a suprir a proteção contra choques elétricos quando massas ou partes condutivas acessíveis tornam-se acidentalmente vivas.
Dos itens acima:
A
Apenas o item II está correto.
B
Apenas os itens I e II estão corretos.
C
Apenas os itens II e III estão corretos.
D
Todos os itens estão corretos.
Ano:
2019
Prova:
VUNESP - Prefeitura - Arquiteto - 2019

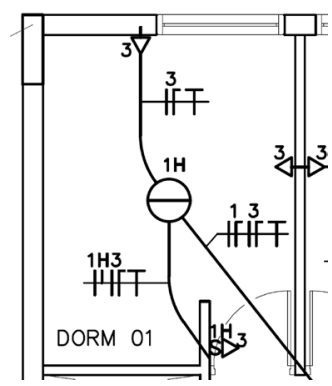

Em uma obra, as instalações elétricas de baixa tensão, utilizando sistema composto por duas fases de 110 V, deverão ser executadas conforme projeto que apresenta, em um trecho, a configuração mostrada no desenho a seguir:
Considerando-se as convenções usuais de representação de projetos de instalações elétricas, pode-se afirmar que estão representados no desenho:
A
dois pontos de consumo, o de número 1, de iluminação, e o de número 3, de tomadas, com fio neutro comum aos pontos; o aterramento é garantido para o ponto de número 3 e o acionamento do ponto de iluminação 1H é feito por interruptor paralelo.
B
dois pontos de consumo, 1H, de iluminação, e o de número 3, de tomadas, cada um deles dotado de fase e neutro; o aterramento é garantido para o ponto de número 3 e o acionamento do ponto de iluminação 1H é feito por interruptor simples.
C
dois circuitos, o de número 1, de iluminação, e o de número 3, de alimentação de tomadas, com fio neutro comum aos dois circuitos; o aterramento é garantido para ambos os circuitos e o acionamento do ponto de iluminação H é feito por interruptor paralelo.
D
partes de dois circuitos, o de número 1, de iluminação, e o de número 3, de alimentação de tomadas, cada um deles dotado de fase e neutro, com fio neutro comum aos dois circuitos; o aterramento é garantido para ambos os circuitos e o acionamento do ponto de iluminação H é feito por interruptor paralelo.
E
partes de dois circuitos, o de número 1, de iluminação, e o de número 3, de alimentação de tomadas, cada um deles dotado de fase e neutro; o aterramento é garantido para o circuito 3 e o acionamento do ponto de iluminação H é feito por interruptor simples.
O dispositivo principal de todo o sistema elétrico de um edifício, exceto do sistema auxiliar para geração de energia em emergências, é chamado de
A
Interruptor bipolar.
B
Chave Geral.
C
Interruptor de circuito.
D
Disjuntor de circuito.
E
Interruptor Terra.
Em um projeto elétrico residencial, se um cômodo possui 5 m², é correto afirmar que ele necessita de uma carga de iluminação mínima de:
A
60 VA.
B
100 VA.
C
150 VA.
D
200 VA.
Considerando uma instalação elétrica, o número de pontos de tomada deve ser determinado em função da destinação do local e dos equipamentos elétricos que podem ser utilizados para esse fim. Sobre os pontos de tomada, é correto afirmar que:
A
Em cozinhas, copas, copas-cozinhas, áreas de serviço, cozinha-área de serviço, lavanderias e locais análogos, deve ser previsto no mínimo um ponto de tomada para cada 5,0m, ou fração de perímetro, sendo que acima da bancada da pia deve ser prevista no mínimo uma tomada de corrente.
B
Em salas e dormitórios deve ser previsto pelo menos um ponto de tomada para cada 6m, ou fração de perímetro, devendo esses pontos serem espaçados tão uniformemente quanto possível.
C
Em varandas não há necessidade de previsão de ponto de tomada.
D
Em banheiros, cozinhas, copas, copas-cozinhas, áreas de serviço, lavanderias e locais análogos, a potência a ser atribuída a cada ponto de tomada é de no mínimo 600 VA por ponto de tomada, até́ três pontos, e 100 VA por ponto para os excedentes, considerando-se cada um desses ambientes separadamente. Quando o total de tomadas no conjunto desses ambientes for superior a seis pontos, admite-se que o critério de atribuição de potências seja de, no mínimo, 600 VA por ponto de tomada, até́ dois pontos, e 100 VA por ponto para os excedentes, sempre considerando cada um dos ambientes separadamente.
E
Em salas e dormitórios, a potência a ser atribuída é de, no mínimo, 200 VA por ponto de tomada.
Na elaboração e análise de projetos é fundamental a interpretação e leitura dos mesmos. Ao lado estão apresentadas simbologias comuns utilizadas em projetos elétricos.
A interpretação dessas simbologias, respectivamente, são:
A
neutro • fase • retorno
B
neutro • retorno • fase
C
fase • retorno • neutro
D
retorno • neutro • fase
E
retorno • fase • neutro
Toda obra em seu projeto elétrico deve conter uma série de documentos elaborados pelo projetista responsável, todos estes devem seguir normas regulamentadoras e as especificações do cliente, para que todo o projeto seja entregue de forma correta. Assinale o documento que atribui a responsabilidade para o projetista.
A
Laudo Técnico.
B
Diagrama Elétrico.
C
Contrato Técnico.
D
Anotação de Responsabilidade Técnica.
A escolha do componente e sua instalação devem permitir que sejam obedecidas as medidas de proteção para garantir segurança, as prescrições para garantir um funcionamento adequado ao uso da instalação e as prescrições apropriadas às condições de influências externas previsíveis (CREDER, 2007).
Sobre as instalações elétricas, analise as afirmativas abaixo:
I. Atualmente, a utilização de cabos de fibra óptica na transmissão de dados em telecomunicações se destaca, por apresentar vantagens, como o baixo peso, as dimensões reduzidas, a elevada capacidade de transmissão de dados e a matéria-prima de fácil acesso, apesar da redução da velocidade de transmissão de informação digital, se comparada aos fios de cobre.
II. O interruptor three-way ou paralelo é usado em escadas ou dependências cujas luzes, pela extensão ou por comodidade, se deseja apagar ou acender de pontos diferentes.
III. O Dispositivo Diferencial Residual - DR é reconhecido como uma proteção adicional contrachoques elétricos. A utilização do DR é reconhecida como uma medida de proteção completa e dispensa o emprego de outras medidas de proteção, como o aterramento.
IV. Toda instalação deve ser dividida em vários circuitos, de modo a limitar as consequências de uma falta; facilitar as verificações, ensaios e manutenção; e evitar os perigos que possam resultar da falha de um único circuito.
V. Em circuito de duas fases e um neutro, oriundos de circuito trifásico, o neutro não deverá conter fusíveis, pois, no caso de queima, a tensão aplicada às lâmpadas seria dobrada.
Estão CORRETAS, apenas,
A
II, IV e V.
B
I, III e V.
C
I, II, IV e V.
D
I, II, III e IV.
E
I, II e IV.
Na fiscalização de obras é fundamental o entendimento de projetos, a leitura dos mesmos.
Algumas simbologias utilizadas em projetos elétricos estão apresentadas abaixo:
Assinale a alternativa que indica a interpretação dessas simbologias, respectivamente.
A
retorno • fase • neutro
B
retorno • neutro • fase
C
neutro • retorno • fase
D
fase • neutro • retorno
E
fase • retorno • neutro
Considere a representação esquemática de uma planta baixa com símbolos gráficos de uma instalação elétrica.
Os símbolos representam, respectivamente:
A
fase, retorno, terra, duas fases.
B
fase, neutro, terra, duas fases.
C
retorno, neutro, neutro aterrado, retorno paralelo.
D
retorno simples, fase, neutro, retorno paralelo.
E
retorno simples, fase, fase aterrada, retorno duplo.
Nas instalações elétricas prediais, o aterramento é a ligação
elétrica intencional com a terra, feita com a utilização de um
meio condutor de baixíssima resistência elétrica e alta robustez
mecânica.
C
Certo
E
Errado
Sobre instalações elétricas, marque a opção correta.
A
Quadro de distribuição é o local onde se concentra a distribuição de toda a instalação elétrica, de onde partem os circuitos terminais que irão alimentar as diversas cargas da instalação.
B
Condutor Fase é o condutor ligado no quadro de distribuição a um condutor sem tensão elétrica. É um tipo de aterramento, o funcional.
C
Interruptores intermediários, também chamados Three-Way, são utilizados quando se tem mais de um ponto de comando para o mesmo circuito de iluminação.
D
A função dos eletrodutos é proteger os condutores contra ações mecânicas somente, devendo suportar ainda corrosões e solicitações químicas em situações especiais.
A NBR nº 5410/2004 (Instalações elétricas de baixa tensão) estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens. Analise as assertivas abaixo quanto às linhas elétricas:
I. Linha elétrica de sinal: linha em que trafegam sinais eletrônicos, sejam eles de telecomunicações, de intercâmbio de dados, de controle, de automação, etc.
II. Linha externa: linha que entra ou sai de uma edificação, seja a linha de energia, de sinal, uma tubulação de água, de gás ou de qualquer outra utilidade.
III. Ponto de entrada: ponto de conexão do sistema elétrico da empresa distribuidora de eletricidade com a instalação elétrica da(s) unidade(s) consumidora(s) e que delimita as responsabilidades da distribuidora.
IV. Ponto de entrega: ponto em que uma linha externa penetra na edificação.
Quais estão corretas?
A
Apenas I.
B
Apenas I e II.
C
Apenas II e III.
D
Apenas III e IV.
E
I, II, III e IV.
Sobre projetos de instalações elétricas em edifícios, assinale a alternativa correta.
A
No cálculo de cargas, é prevista uma potência mínima de 127 W para cada tomada de uso geral.
B
O fator de potência para tomadas de uso geral é de 0,8.
C
Uma tomada de uso específico deve ser prevista para cada 8 tomadas de uso geral.
D
A divisão da instalação em circuitos dificulta a operação da instalação elétrica.
E
Circuitos terminais se originam no quadro de distribuição principal e alimentam quadros secundários.
Em função da necessidade de uso de cada compartimento, o arquiteto deverá utilizar diferentes dispositivos de comando dos circuitos (interruptores manuais). Relacione cada dispositivo apresentado a seguir, à sua respectiva especificidade.
1. de várias seções.
2. three-way ou paralelo.
3. four-way ou intermediário.
4. de minuteria.
( ) apagar ou acender o circuito de dois pontos diferentes.
( ) comandar o circuito em vários pontos.
( ) apagar automaticamente o circuito de serviço.
( ) comandar diversas lâmpadas do mesmo ponto de luz.
Assinale a opção que apresenta a sequência correta, segundo a ordem apresentada.
A
1, 2, 3 e 4.
B
2, 3, 4 e 1.
C
3, 2, 1 e 4.
D
3, 1, 4 e 2.
E
4, 1, 3 e 2.
Às vésperas da finalização da obra de construção de uma residência, Ana, arquiteta responsável pela empreitada, recebe o contratante e dono do imóvel. Em relação a um determinado cômodo, ele solicita uma mudança de tensão na tomada dedicada (de 127 V para 220 V), que alimentaria o condicionador de ar de janela, mas ele já possuía o aparelho de 220 V. Sabe-se que os aparelhos de 127 V e 220 V possuem potência, rendimento e fator de potência iguais.
O proprietário, diante das circunstâncias, afirma que:
I. O aparelho de 220 V que será usado permitirá uma economia na conta de energia elétrica em relação ao de 127 V.
II. O disjuntor de proteção do circuito considerado, instalado no Quadro Geral de Proteção e Distribuição, precisaria ser revisto e recalculado.
III. O cabeamento do circuito deve ser modificado, aumentando sua seção.
Está correto somente o que se afirma em:
A
I;
B
II;
C
III;
D
I e II;
E
II e III.
Em uma instalação elétrica com tensão de linha de 220 V e esquema
de aterramento TN-S, ocorreu um contato da fase com a carcaça
metálica de um equipamento em um de seus circuitos. Esse circuito
possui bitola de 4 mm2 e comprimento de 20 metros.
Considerando-se que a resistividade do fio do circuito é igual
a 0,02Ω.mm2/m e desprezando-se qualquer resistência de
contato, o valor da corrente de falta, em ampères, é igual a:
A
635
B
1.100
C
1.270
D
1.910
E
2.200
A ABNT NBR 5.410:2004 (Errata 2008) enuncia prescrições aplicáveis a locais de habitação. Suponha uma sala de estar de uma residência cuja planta baixa tem formato retangular, com largura de 3,00m (três metros) e comprimento de 6,00m (seis metros). O número mínimo de tomadas previstas devem ser
A
8 (oito) tomadas de 100VA cada, porque a norma prevê 2 (duas) tomadas por parede; e o critério de atribuição de potência mínima nesse tipo de cômodo é sempre 100 VA por ponto de tomada.
B
4 (quatro) tomadas de 100VA cada, porque a norma prevê 1 (uma) tomada por parede; e o critério de atribuição de potência mínima nesse tipo de cômodo é sempre 100 VA por ponto de tomada.
C
4 (quatro) tomadas de 100VA cada, porque a norma prevê 1 (uma) tomada a cada 5 m ou fração de perímetro, se a área for superior a 6 m²; e o critério de atribuição de potência mínima nesse tipo de cômodo é sempre 100VA por ponto de tomada.
D
6 (seis) tomadas de 100VA cada, porque a norma prevê 1 tomada a cada 3,5m ou fração de perímetro; e o critério de atribuição de potência mínima nesse tipo de cômodo é sempre 100 VA por ponto de tomada.
E
4 (quatro) tomadas, sendo 2 (duas) de 600 VA cada e 2 (duas) de 100 VA cada, porque a norma prevê 1 (uma) tomada a cada 5 m ou fração de perímetro se a área for superior a 6 m²; e o critério de atribuição de potências é de no mínimo 600 VA por ponto de tomada, até dois pontos, e 100 VA por ponto para os excedentes.
Ana está fazendo um projeto de elétrica para uma cliente, e precisa distribuir os pontos de tomadas na sala, quarto, banheiro, cozinha e varanda. Ela pesquisou sites aleatórios e chegou à seguinte conclusão:
I – Em banheiros, deve ser previsto no mínimo um ponto de tomada, próximo ao lavatório.
II – Em cozinhas, deve ser previsto um ponto de tomada para cada 4,5m, ou fração de perímetro.
III – Em varandas, devem ser previstos pelo menos dois pontos.
IV – Em salas e dormitórios deve ser previsto pelo menos um ponto de tomada para cada 5m, ou fração de perímetro.
De acordo com a NBR 5410, quais afirmações estão corretas?
A
I, II e IV.
B
II e III.
C
I e IV.
D
II e IV.
E
Todas.

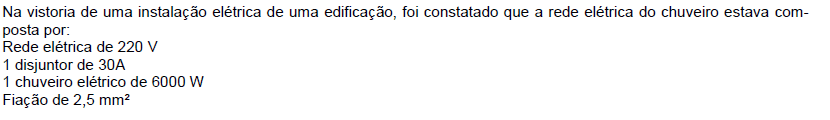

A partir dessa constatação, o vistoriador emitiu um relatório. Sobre o relatório do vistoriador, marque a alternativa CORRETA.
A
O disjuntor deve ser alterado para uma capacidade de 20A, regularizando o circuito.
B
O chuveiro tem potência elevada e o disjuntor não aguenta essa potência. Para regularizar o circuito, deve-se utilizar
um disjuntor de maior amperagem.
C
Existindo problema no circuito, não deve haver preocupação, pois o disjuntor desarmará automaticamente.
D
Essa rede, nessas condições, não irá funcionar.
E
A fiação elétrica da instalação está incorreta. Essa bitola é deficiente e existe risco.
