O conjunto de fios encordoados, isolados ou não entre si, denomina-se cabo. O termo é comumente utilizado para designar cabos propriamente ditos e fios, elementos responsáveis pela condução de energia e funcionamento da luz e equipamentos. Relacione adequadamente o tipo de cabo à sua respectiva definição ou uso.
1. Revestido.
2. Multiplexado.
3. Isolado.
4. Multipolar.
5. Flexível.
( ) Cabo sem isolação ou cobertura, constituído por fios revestidos.
( ) Formado por um cabo condutor de cobre, e cabos condutores-fase que podem ir de dois a quatro modelos, dispostos helicoidalmente, sem cobertura.
( ) Cabo capaz de assegurar uma ligação que pode ser flexionada em serviço.
( ) Cabo constituído por dois ou mais condutores isolados, com cobertura.
( ) Cabo constituído por um condutor e dotado, no mínimo, de cobertura.
A sequência está correta em
A
1, 2, 5, 4, 3.
B
1, 3, 4, 5, 2.
C
3, 2, 5, 4, 1.
D
3, 4, 2, 1, 5.
E
1, 4, 5, 3, 2.
Assinale a opção que identifica corretamente as características relativas à densidade de ocupação e ao percurso de fuga do tipo de estabelecimento comercial, em que é permitido o uso de condutores de alumínio destinado à instalação de baixa tensão, desde que sejam também atendidas, simultaneamente, as exigências normativas.
A
Baixa densidade de ocupação e percurso de fuga longo.
B
Média densidade de ocupação e percurso de fuga breve.
C
Baixa densidade de ocupação e percurso de fuga breve.
D
Alta densidade de ocupação e percurso de fuga médio.
E
Alta densidade de ocupação e percurso de fuga longo.
Ano:
2023
Banca:
Instituto Verbena
Nos casos em que se deseja apagar ou acender luzes a partir de pontos diferentes, deve-se utilizar o interruptor
A
de várias seções.
B
intermediário.
C
paralelo.
D
simples.
Sobre instalações elétricas, marque a alternativa que corresponde a unidade de medida da corrente elétrica.
A
Tensão (T).
B
Watt (W).
C
Ampere (A).
D
Volts (V).
Sobre as instalações elétricas prediais, é INCORRETO afirmar que:
A
Toda edificação deve dispor de uma infraestrutura de aterramento, denominada “eletrodo de aterramento”, sendo admitidas as seguintes opções, entre outras: preferencialmente, uso das próprias armaduras do concreto das fundações ou uso de fitas, barras ou cabos metálicos, especialmente previstos, imersos no concreto das fundações.
B
A ligação dos equipamentos à instalação pode ser feita somente através de uma linha móvel.
C
Os equipamentos de iluminação destinados a locais molhados ou úmidos devem ser especialmente concebidos para tal uso, não permitindo que a água se acumule nos condutores, porta-lâmpadas ou outras partes elétricas.
D
A periodicidade da manutenção deve ser adequada a cada tipo de instalação. Por exemplo, essa periodicidade deve ser tanto menor quanto maior for a complexidade da instalação (quantidade e diversidade de equipamentos), sua importância para as atividades desenvolvidas no local e a severidade das influências externas a que está́ sujeita.
E
Em cada cômodo ou dependência de local de habitação, deve ser previsto pelo menos um ponto de luz fixo no teto, comandado por interruptor. Admite-se que o ponto de luz fixo no teto seja substituído por ponto na parede em espaços sob escada, depósitos, despensas, lavabos e varandas, desde que de pequenas dimensões e onde a colocação do ponto no teto seja de difícil execução ou não conveniente.
Instalações elétricas residenciais são mais simples, já que se limitam, por exemplo, a instalação de cabos, tomadas e disjuntores.
C
Certo
E
Errado
As instalações elétricas são um elemento fundamental para o bom funcionamento dos equipamentos e para a segurança geral de uma dada edificação. Imagine que você foi chamado(a) para dar uma solução para a seguinte ocorrência em um dos vestiários da universidade:
Em um dado circuito elétrico com tensão de 220 V, está ligado um chuveiro elétrico de 5.500 Watts e cabeamentos de 4,0 mm? e um disjuntor de 25 A para proteger o circuito. Durante o inverno, com muita frequência o disjuntor desarma e desliga todo o circuito.
A sugestão técnica para resolver o problema seria
A
substituir os cabeamentos de 4,0 mm2 para 6,0mm2 e substituir o disjuntor de 25 A para 30A.
B
manter o cabeamento de 4,0 mm2 e substituir o disjuntor de 25 para 30 A.
C
substituir o cabeamento de 4,0 mm2 para 2,5 mm2 e substituir o disjuntor para 50 A.
D
manter o cabeamento de 4,0 mm2 e substituir o disjuntor de 25 A para 40 A.
E
substituir os cabeamentos de 4,0 mm2 para condutores de 2,5 mm2 substituir o disjuntor de 25 A para 30 A.
O edifício, além de funcionar como um "filtro", protegendo e abrigando o homem da ação do meio ambiente, deve possibilitar o pleno desenvolvimento das atividades humanas no seu interior. Para isto, além de conter as vedações que delimitam os espaços, deve ser provido de uma série de serviços que atendam plenamente as funções para as quais fora projetado.
SISTEMAS prediais. São Paulo: Departamento de Engenharia de Construção Civil da Escola Politécnica da Universidade de São Paulo.
Sobre os projetos específicos de instalações prediais, assinale a alternativa incorreta:
A
A instalação elétrica corresponde à implementação física dos componentes das ligações elétricas, a conexão entre a fonte geradora de energia elétrica e as cargas elétricas. A segurança é um fator muito importante e o projeto das instalações elétricas colabora para que a segurança seja garantida.
B
As instalações hidráulicas prediais em uma edificação compreendem subsistemas para a correta captação, transporte e armazenagem de fluidos. Constitui o sistema de instalações prediais de água fria, instalações de água quente, instalações prediais de esgoto sanitário, instalações prediais de água pluvial e combate a incêndio.
C
As instalações de esgoto são divididas em dois segmentos: a primária, que fica em contato com os gases provenientes do coletor público ou particular; e a secundária, que não tem acesso a esses gases, pois está protegida por um fecho hídrico.
D
É uma alternativa recomendável iniciar a execução de uma obra enquanto são desenvolvidos os projetos complementares, pois é possível desenvolvê-los acompanhando as demandas reais da construção.
E
As águas pluviais podem ser destinadas, por exemplo, para uma cisterna de acumulação, para uso posterior; ou ser escoada pela superfície.
Ano:
2023
O arquiteto optou por usar a identificação por cor para condutor isolado, cabo bipolar ou veia do cabo multipolar na execução da instalação elétrica de baixa tensão das novas salas de uma repartição pública.
A cor que ele deverá usar, para identificar o condutor “fase”, sem risco de confusão de cores, é:
A
azul-clara;
B
verde-amarela;
C
verde;
D
azul-clara com anilhas/anéis verde-amarelos;
E
qualquer cor, exceto a amarela e as mencionadas nas alternativas acima.
Nas instalações elétricas de baixa tensão, o meio destinado a suprir a proteção contra choques elétricos, quando massas ou partes condutivas acessíveis tornam-se acidentalmente vivas, denomina-se:
A
proteção adicional.
B
proteção supletiva.
C
dispositivo de proteção a corrente diferencial-residual.
D
PELV (do inglês protected extra-low voltage).
E
SELV (do inglês separated extra-low voltage).
Sobre as instalações elétricas prediais, é correto afirmar que:
A
Proteção supletiva é o meio destinado a impedir contato com partes vivas perigosas em condições normais.
B
SELV é o sistema de extrabaixa tensão que não é eletricamente separado da terra, mas que preenche, de modo equivalente, todos os requisitos de um PELV.
C
Linha externa é a linha em que trafegam sinais eletrônicos, sejam eles de telecomunicações, de intercâmbio de dados, de controle, de automação, etc.
D
Ponto de tomada é o ponto de uma linha elétrica destinado à conexão de equipamento.
E
São exemplos de serviços de segurança em uma edificação, a iluminação de segurança, sistemas de exaustão de fumaça e equipamentos médicos essenciais, dentre outros.
“Em uma área definida como cenário ideal, região com baixa presença de nuvens, altos níveis de radiação solar e terreno plano, deseja-se instalar um tipo de usina que tem como grande vantagem a possibilidade de armazenar energia em forma de calor. Distinguindo-se das formas de energia intermitentes, o calor armazenado pode ser acionado sempre que a irradiação solar diminuir – seja durante a noite ou por causa de nuvens no céu e pancadas de chuva. Esse reservatório ajuda a equilibrar a produção elétrica, o que faz com que a usina possa prover energia a qualquer hora do dia. Na operação do sistema elétrico como um todo, o armazenamento de energia ajuda a fornecer eletricidade sempre que houver demanda.” As informações se referem à usina:
A
Eólica.
B
De biomassa.
C
Heliotérmica.
D
Termoelétrica.

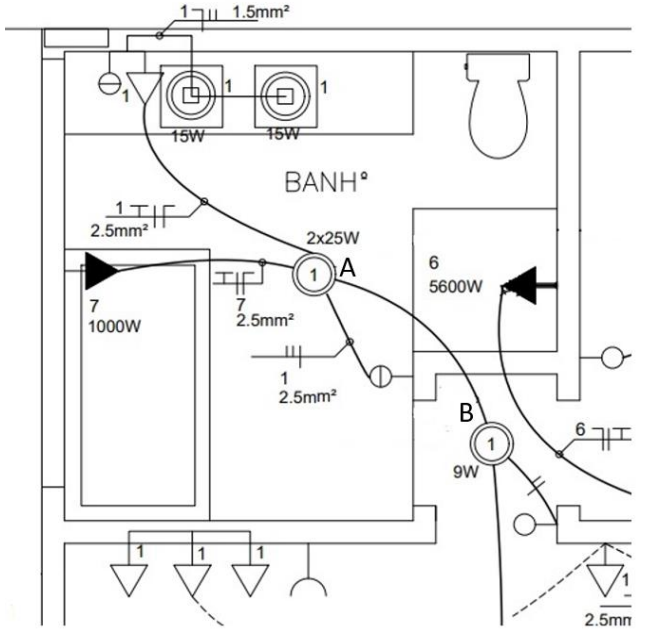

A figura a seguir mostra um trecho da planta de instalação elétrica de uma unidade predial residencial.
Assinale a opção que indique a quantidade de condutores que devem passar no trecho AB de eletroduto da planta apresentada.
A
4 condutores (terra-neutro-fase-retorno).
B
5 condutores (terra-fase-neutro-fase-neutro).
C
6 condutores (terra-retorno-fase-neutro-fase-fase).
D
7 condutores (terra-fase-fase-neutro-retorno-retorno-fase).
Sobre instalações elétricas prediais analise as afirmativas abaixo e assinale a alternativa correta.
I. As instalações elétricas prediais são responsáveis por levar energia às edificações; juntamente com os projetos de telecomunicações e automação, elas propiciam funcionalidade, conforto e segurança.
II. O desenvolvimento do projeto de elétrica deve considerar as legislações e normas vigentes, bem como as recomendações de concessionárias e outros agentes reguladores. Deve também ser compatibilizado com os demais projetos técnicos complementares.
A
I e II estão incorretas
B
I e II estão corretas
C
Somente I está correta
D
Somente II está correta
De acordo com Hélio Creder, no livro “Instalações elétricas”, é INCORRETO afirmar que:
A
Nas unidades residenciais e nas acomodações de hotéis, motéis e similares, o número de pontos de tomada de uso geral deve ser fixado de acordo com o seguinte critério, dentre outros: em subsolos, garagens, sótãos, halls de escadarias e em varandas, salas de manutenção ou localização de equipamentos, tais como casas de máquinas, salas de bombas, barriletes e locais análogos, deve ser previsto no mínimo um ponto de tomada.
B
Devem ser observadas as seguintes restrições em unidades residenciais, hotéis, motéis ou similares, dentre outras: circuitos independentes devem ser previstos para os aparelhos com corrente nominal superior a 20 A (como aquecedores de água, fogões e fornos elétricos, máquinas de lavar, aparelhos de aquecimento ou para aparelhos de ar condicionado, etc.).
C
Chama-se circuito o conjunto de pontos de consumo, alimentados pelos mesmos condutores e ligados ao mesmo dispositivo de proteção.
D
Para o controle de circuitos trifásicos, deverá ser usado dispositivo tripolar que atue sobre os três condutores-fase simultaneamente. Somente será permitido dispositivo monopolar para corrente nominal superior a 800 ampères.
E
Os interruptores comuns para instalações residenciais são de 10 A – 250 volts –, o que permite comandar cargas de até 1200 watts, em 127 volts, ou 2200 watts, em 220 volts.

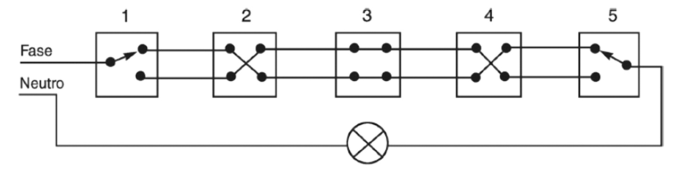

Interruptores são dispositivos de comando dos circuitos elétricos. Às vezes, há a necessidade de se comandar a lâmpada em vários pontos diferentes. Então lança-se mão de um sistema múltiplo como o que pode ser observado na figura abaixo:
O tipo de interruptor e a posição de acendimento da lâmpada que esse esquema representa são:
A
Interruptor paralelo − lâmpada apagada.
B
Interruptor four-way (S4w) − lâmpada acesa.
C
Interruptor three-way (Sw) − lâmpada acesa.
D
Interruptor de várias seções − lâmpada acesa.
E
Interruptor intermediário − lâmpada apagada.
A somatória das potências nominais de todos os equipamentos elétricos e dos pontos de luz instalados na unidade consumidora, expressa em kW, denomina-se:
A
Voltagem da Instalação.
B
Demanda da Instalação.
C
Carga Instalada.
D
Tensão da Instalação.
E
Amperagem Instalada.
Um conjunto de desenhos técnicos será elaborado utilizando-se uma versão atualizada do programa AutoCAD™. Trata-se de pequenas adequações de layout de um grande número de pequenos escritórios ou gabinetes, que irão exigir adequações de instalações elétricas. Há um desejo de automatizarem-se as quantificações de elementos do anteprojeto de instalações elétricas de baixa tensão. Para isso, foram criados blocos correspondentes a ponto de iluminação de teto, arandela, tomada alta, média ou baixa, em 110 V e 220 V, que diferem entre si como desenho. Há necessidade de individualizar (numerar) os pontos de iluminação, de identificar os pontos de acionamento e de determinar, caso a caso, os valores de potência a serem considerados em cada ponto de iluminação ou de alimentação de tomadas. Em uma reunião de equipe, o projetista deparou-se com as seguintes afirmações:
I. Os atributos quantitativos de um bloco devem ser definidos numericamente quando da definição do bloco, não comportando variação quando são inseridos.
II. Devem ser criados blocos correspondentes às diferentes potências de alimentação dos pontos de iluminação e tomadas, cuja quantificação dependerá de contagem de blocos e exportação de resultados para planilha eletrônica.
III. É possível definir, para um determinado bloco, atributos variáveis. Sempre que for inserido no desenho um bloco contendo um atributo variável, será solicitada a inserção dos dados correspondentes a esse atributo.
IV. Um mesmo bloco pode conter atributos constantes e atributos variáveis. No caso de atributos constantes, não será solicitado nenhum valor quando o bloco estiver sendo inserido.
V. Devem ser criados blocos distintos para os atributos constantes – por exemplo, ponto de iluminação no teto ou na parede, tomadas com tensão 110 ou 220 V, conforme o caso – que poderão contar com atributos variáveis – numeração do circuito, potência de alimentação, identificação do ponto de iluminação etc. A esse respeito, é correto afirmar que
A esse respeito, é correto afirmar que
A
a afirmação II está correta, justifica I e invalida as demais.
B
as afirmações I e III estão corretas, justificam II e contradizem IV e V.
C
as afirmações III e IV estão corretas, justificam V e contradizem I e II.
D
a afirmação I está correta, justifica II e invalida as demais.
E
todas as afirmações estão corretas e II, III e IV justificam I e V.
Sobre as instalações elétricas prediais, analise as assertivas abaixo:
I. Linha externa é a linha que entra ou sai de uma edificação, seja a linha de energia, de sinal, uma tubulação de água, de gás ou de qualquer outra utilidade.
II. Os pontos de tomada de uso específico devem ser localizados no máximo a 1.80 m do ponto previsto para a localização do equipamento a ser alimentado.
III. O esquema de distribuição pode ser classificado de acordo com os seguintes critérios: esquema de condutores vivos e esquema de aterramento.
Quais estão corretas?
A
Apenas I.
B
Apenas II.
C
Apenas I e III.
D
Apenas II e III.
E
I, II e III.
Ao se proceder ao aterramento de proteção da edificação, recomenda-se que o terminal de aterramento principal seja colocado em contato íntimo com o solo, para garantir a dispersão da corrente elétrica.
C
Certo
E
Errado
