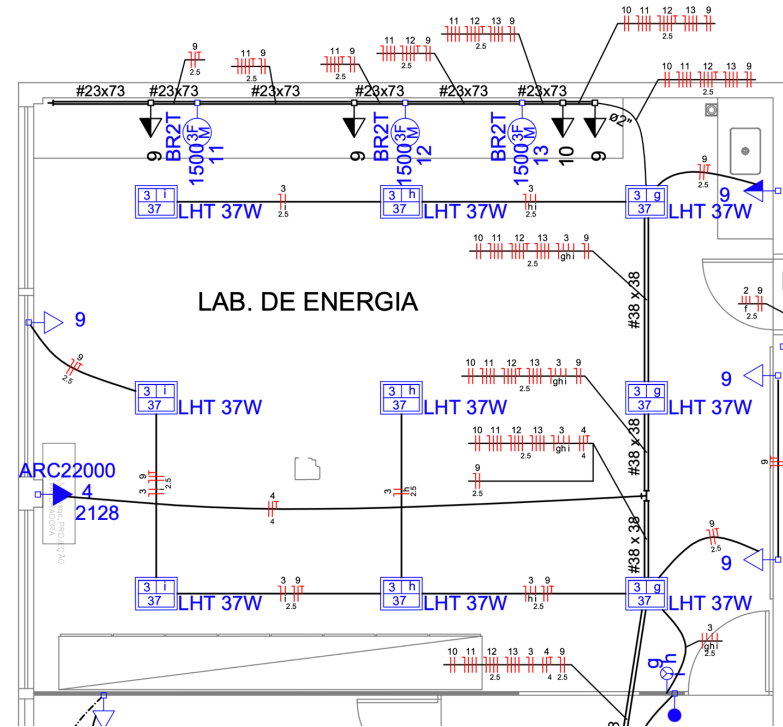

Com relação à imagem a seguir, é CORRETO afirmar que se trata de um projeto:
A
Arquitetônico.
B
Hidráulico.
C
Luminotécnico.
D
Elétrico.
E
De comunicação e rede lógica.
Meio destinado a suprir a proteção contra choques elétricos quando massas ou partes condutivas acessíveis tornam-se acidentalmente vivas, são características de qual tipo de proteção?
A
Proteção supletiva.
B
Proteção adicional.
C
Proteção básica.
D
Proteção média.
E
Proteção alta.
Em relação às instalações elétricas prediais, analise as assertivas abaixo:
I. Equipamento eletromédico é um equipamento elétrico dotado de não mais que um recurso de conexão a uma determinada rede de alimentação elétrica e destinado ao diagnóstico, ao tratamento ou à monitoração do paciente sob supervisão médica, que estabelece contato físico ou elétrico com o paciente e/ou fornece energia para o paciente, ou receba a que dele provém, e/ou detecta esta transferência de energia.
II. Esquema IT médico é o esquema IT com requisitos específicos para aplicações médicas.
III. Quanto aos esquemas de aterramento, o esquema TN-C é admitido em estabelecimentos assistenciais de saúde à jusante do quadro de distribuição principal.
Quais estão corretas?
A
Apenas I.
B
Apenas II.
C
Apenas I e II.
D
Apenas II e III.
E
I, II e III.
Sabendo que uma área de serviço de uma residência unifamiliar possui 1,30 metros de largura por 4,40 metros de comprimento, pode-se afirmar que o número mínimo de pontos de tomadas para a referida área de serviço deve ser igual a:
A
2
B
4
C
5
D
3
Um conjunto de desenhos técnicos será elaborado utilizando-se uma versão atualizada do programa AutoCAD™. Trata-se de pequenas adequações de layout de um grande número de pequenos escritórios ou gabinetes, que irão exigir adequações de instalações elétricas. Há um desejo de automatizarem-se as quantificações de elementos do anteprojeto de instalações elétricas de baixa tensão. Para isso, foram criados blocos correspondentes a ponto de iluminação de teto, arandela, tomada alta, média ou baixa, em 110 V e 220 V, que diferem entre si como desenho. Há necessidade de individualizar (numerar) os pontos de iluminação, de identificar os pontos de acionamento e de determinar, caso a caso, os valores de potência a serem considerados em cada ponto de iluminação ou de alimentação de tomadas. Em uma reunião de equipe, o projetista deparou-se com as seguintes afirmações:
I. Os atributos quantitativos de um bloco devem ser definidos numericamente quando da definição do bloco, não comportando variação quando são inseridos.
II. Devem ser criados blocos correspondentes às diferentes potências de alimentação dos pontos de iluminação e tomadas, cuja quantificação dependerá de contagem de blocos e exportação de resultados para planilha eletrônica.
III. É possível definir, para um determinado bloco, atributos variáveis. Sempre que for inserido no desenho um bloco contendo um atributo variável, será solicitada a inserção dos dados correspondentes a esse atributo.
IV. Um mesmo bloco pode conter atributos constantes e atributos variáveis. No caso de atributos constantes, não será solicitado nenhum valor quando o bloco estiver sendo inserido.
V. Devem ser criados blocos distintos para os atributos constantes – por exemplo, ponto de iluminação no teto ou na parede, tomadas com tensão 110 ou 220 V, conforme o caso – que poderão contar com atributos variáveis – numeração do circuito, potência de alimentação, identificação do ponto de iluminação etc. A esse respeito, é correto afirmar que
A esse respeito, é correto afirmar que
A
a afirmação II está correta, justifica I e invalida as demais.
B
as afirmações I e III estão corretas, justificam II e contradizem IV e V.
C
as afirmações III e IV estão corretas, justificam V e contradizem I e II.
D
a afirmação I está correta, justifica II e invalida as demais.
E
todas as afirmações estão corretas e II, III e IV justificam I e V.
Sobre as instalações elétricas prediais, analise as assertivas abaixo:
I. Linha externa é a linha que entra ou sai de uma edificação, seja a linha de energia, de sinal, uma tubulação de água, de gás ou de qualquer outra utilidade.
II. Os pontos de tomada de uso específico devem ser localizados no máximo a 1.80 m do ponto previsto para a localização do equipamento a ser alimentado.
III. O esquema de distribuição pode ser classificado de acordo com os seguintes critérios: esquema de condutores vivos e esquema de aterramento.
Quais estão corretas?
A
Apenas I.
B
Apenas II.
C
Apenas I e III.
D
Apenas II e III.
E
I, II e III.
No projeto de instalação elétrica de uma unidade residencial, o arquiteto deverá distribuir os pontos de tomadas de uso geral em cada compartimento.
Sabendo-se que a sala dessa residência é retangular e mede 5,00m x 7,00m, assinale o número mínimo de tomadas a ser previsto para esse compartimento.
A
4.
B
5.
C
6.
D
7.
E
10.
Sobre as instalações elétricas de baixa tensão, é INCORRETO afirmar que:
A
Ponto de tomada é o ponto de utilização em que a conexão do equipamento ou equipamentos a serem alimentados é feita através de tomada de corrente. Um ponto de tomada pode conter uma ou mais tomadas de corrente.
B
A divisão da instalação em circuitos deve ser de modo a atender somente as seguintes exigências: segurança, conservação de energia, funcionais e de manutenção.
C
Devem ser providos meios de seccionamento de emergência a todas as partes da instalação nas quais possa ser necessário desligar a alimentação a fim de eliminar um perigo inesperado. São exemplos de instalações que requerem seccionamento de emergência, dentre outros: salas de caldeiras e grandes cozinhas (industriais e comerciais).
D
Nas linhas aéreas externas podem ser utilizados condutores nus ou providos de cobertura resistente às intempéries, condutores isolados com isolação resistente às intempéries, ou cabos multiplexados resistentes às intempéries montados sobre postes ou estruturas. Os condutores nus devem ser instalados de forma que seu ponto mais baixo observe as seguintes alturas mínimas em relação ao solo: 4,50 m, onde houver tráfego de veículos leves.
E
Toda edificação deve dispor de uma infraestrutura de aterramento, denominada “eletrodo de aterramento”, sendo admitida a seguinte opção, dentre outras: uso de fitas, barras ou cabos metálicos, especialmente previstos, imersos no concreto das fundações.
Sobre as instalações elétricas prediais, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.
( ) Em halls de serviço, salas de manutenção e salas de equipamentos, tais como casas de máquinas, salas de bombas, barriletes e locais análogos, deve ser previsto, no mínimo, um ponto de tomada de uso geral. Aos circuitos terminais respectivos, deve ser atribuída uma potência de, no mínimo, 1000 VA.
( ) Os pontos de tomada de uso específico devem ser localizados, no máximo, a 1,2 m do ponto previsto para a localização do equipamento a ser alimentado.
( ) A instalação deve ser dividida em tantos circuitos quantos necessários, devendo cada circuito ser concebido de forma a poder ser seccionado sem risco de realimentação inadvertida através de outro circuito.
( ) A proteção contra choques elétricos compreende, em caráter geral, dois tipos de proteção: proteção básica e proteção supletiva.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
A
F – V – V – V.
B
V – F – F – V.
C
F – F – V – F.
D
V – V – F – F.
E
V – F – V – V.
Ano:
2022
Prova:
GUALIMP - Prefeitura - Arquiteto - 2022
Ao se executar um projeto elétrico de edificação, é importante saber o conceito de linhas elétricas. Assinale a alternativa que corresponde a definição de linha elétrica de sinal.
A
Linha em que trafegam sinais eletrônicos de controle
B
Linha em que trafegam sinais eletrônicos, sejam eles de telecomunicações, de intercâmbio de dados, de controle, de automação, etc
C
Ponto de conexão do sistema elétrico da empresa distribuidora de eletricidade com a instalação elétrica da(s) unidade(s) consumidora(s) e que delimita as responsabilidades da distribuidora, definidas pela autoridade reguladora
D
Linha que entra ou sai de uma edificação, seja a linha de energia, de sinal, uma tubulação de água, de gás ou de qualquer outra utilidade
No projeto de instalação elétrica de pequeno porte, o arquiteto escolheu interruptores unipolares, paralelos ou intermediários. Este tipo de interruptor permite reparar e substituir lâmpadas, sem o risco de choque, bastando desliga-lo, porque este tipo de interruptor
A
atua sobre os dois condutores-fase, simultaneamente.
B
interrompe unicamente o condutor-fase e, nunca, o condutor neutro.
C
desativa os dois condutores-fase, alternadamente.
D
descontinua somente o condutor neutro e, jamais, o condutor-fase.
E
possui dois condutores neutros para um único condutor-fase.
Um projeto de adaptação de edifício de grande porte – 18 andares – existente no centro da capital paulista apresenta necessidades de acionamento de
I. grupos de elevadores para atendimento ao público em geral, serviço e circulação do pessoal interno entre os andares.
II. elevador isolado destinado a atender a um módulo de serviços com três pavimentos, no embasamento do edifício, com baixa intensidade de utilização.
III. monta-cargas que irá ligar a doca de carga e descarga ao andar no qual estarão situados o almoxarifado e outros depósitos.
Estudos iniciais indicam a disponibilidade das seguintes tecnologias de acionamento:
– corrente alternada – uma velocidade (CA-1V);
– corrente alternada – duas velocidades (CA-2V);
– corrente contínua (CC);
Os fabricantes consultados não viabilizaram a alternativa de acionamento por tensão e frequência variáveis (VVVF).
Considerando-se as opções mais adequadas ao uso, tendo em vista a obtenção de um desempenho mínimo aceitável, em função do uso, ao menor custo inicial do equipamento, na fase de construção, as soluções de acionamento mais adequadas aos equipamentos descritos em I, II e III serão, respectivamente,
A
CC, CA-1V e CA-2V.
B
CA-2V, CC e CA-1V.
C
CC, CA-2V e CA-1V.
D
CA-2V, CA-1V e CC.
E
CA-1V, CA-2V e CC.
Os cálculos luminotécnicos lidam com diferentes grandezas que possuem seus respectivos símbolos e unidades. Assinale a alternativa que corretamente relaciona grandeza, símbolo e unidade:
A
Fluxo Luminoso; Φ; Lúmen (lm).
B
Fluxo Luminoso; η; Lúmen por watt (lm/w).
C
Intensidade Lúminosa; E; Lux (lx).
D
Iluminância; Φ; Lúmen (lm).
E
Iluminância; η; Lúmen por watt (lm/w).
De acordo com Hélio Creder (2021), em “Instalações elétricas”, é INCORRETO afirmar que:
A
Chama-se circuito o conjunto de pontos de consumo, alimentados pelos mesmos condutores e ligados ao mesmo dispositivo de proteção.
B
Para o controle de circuitos trifásicos, deverá ser usado dispositivo tripolar que atue sobre os três condutores-fase simultaneamente. Somente será permitido dispositivo monopolar para corrente nominal superior a 800 ampères.
C
Em instalações de alto padrão técnico, deve haver circuitos normais e circuitos de segurança. Os circuitos normais estão ligados apenas a uma fonte, em geral, à concessionária local. Em caso de falha da rede, haverá interrupção no abastecimento. Esses circuitos são, muitas vezes, chamados de “não essenciais”.
D
Interruptor Four-Way (S4w) ou Intermediário é usado em escadas ou dependências cujas luzes, pela extensão ou por comodidade, deseja-se apagar ou acender de pontos diferentes.
E
Contactores e chaves magnéticas são dispositivos com 2 circuitos básicos, de comando e de força, que se prestam a esse objetivo.
Sobre as instalações elétricas prediais, é INCORRETO afirmar que:
A
Ponto de tomada é o ponto de utilização em que a conexão do equipamento ou equipamentos a serem alimentados é feita através de tomada de corrente.
B
O quadro de distribuição principal é o primeiro quadro de distribuição após a entrada da linha elétrica na edificação. Naturalmente, o termo se aplica a todo quadro de distribuição que seja o único de uma edificação.
C
Em cada cômodo ou dependência de local de habitação, deve ser previsto pelo menos um ponto de luz fixo no teto, comandado por interruptor. Nas acomodações de hotéis, motéis e similares, pode-se substituir o ponto de luz fixo no teto por tomada de corrente, com potência mínima de 100 VA, comandada por interruptor de parede. Admite-se que o ponto de luz fixo no teto seja substituído por ponto na parede em espaços sob escada, depósitos, despensas, lavabos e varandas, desde que de pequenas dimensões e onde a colocação do ponto no teto seja de difícil execução ou não conveniente.
D
Em locais de habitação, o número de pontos de tomada de local de habitação deve ser determinado em função da destinação do local e dos equipamentos elétricos que podem ser aí utilizados, observando-se no mínimo os seguintes critérios: em salas e dormitórios, deve ser previsto pelo menos um ponto de tomada para cada 10 m, ou fração, de perímetro, devendo esses pontos ser espaçados tão uniformemente quanto possível.
E
Todo ponto de utilização de local de habitação previsto para alimentar, de modo exclusivo ou virtualmente dedicado, equipamento com corrente nominal superior a 10 A deve constituir um circuito independente.
Ano:
2022
Banca:
Instituto Quadrix - Quadrix
A automação predial não é uma instalação elétrica.
C
Certo
E
Errado
Na determinação das cargas de iluminação, uma solução alternativa à aplicação da ABNT NBR 5413 é utilizar o disposto sobre o tema na ABNT NBR 5410/2004. Logo, tomando como base somente a ABNT NBR 5410/2004, pode-se afirmar que em cômodos ou dependências com área igual ou inferior a 6 m², deve ser prevista uma carga de iluminação mínima de:
A
80 VA
B
100 VA
C
120VA
D
60VA
As instalações elétricas necessitam assegurar condições a fim de garantir a segurança de pessoas e animais, bem como o funcionamento adequado da mesma e a conservação dos bens. A ABNT NBR 5410:2004, aplica-se às instalações elétricas de baixa tensão de edificações, qualquer que seja seu uso (residencial, comercial, público etc.), incluindo as pré-fabricadas. Com base na Norma assinale a alternativa CORRETA.
A
Os pontos de tomada de uso específico devem ser localizados no máximo a 2,0 m (dois metros) do ponto previsto para a localização do equipamento a ser alimentado.
B
As linhas elétricas quando se situarem no interior de dutos de exaustão de fumaça ou de dutos de ventilação devem ser protegidas contra esses efeitos - umidade, calor, fumaça.
C
Quando um disjuntor ou fusível atua, desligando algum circuito ou a instalação inteira, a causa pode ser uma sobrecarga ou um curto-circuito. Nesse caso deve ser trocado seus disjuntores ou fusíveis por outro de maior corrente (maior amperagem).
D
Para facilitar a enfiação dos condutores, podem ser utilizados guias de puxamento; e/ou talco, parafina ou outros lubrificantes que não prejudiquem a isolação dos condutores.
Existem três tipos de instalações elétricas — prediais, comerciais e industriais —, entre as quais as prediais são as mais simples, porque não requerem altas cargas.
C
Certo
E
Errado
Candela (CD), Lux (LX) e Lúmen (LM), correspondem respectivamente:
A
À potência total instalada, fluxo luminoso e intensidade luminosa.
B
Ao nível de iluminância, intensidade luminosa e fluxo luminoso.
C
À intensidade luminosa, nível de iluminância e fluxo luminoso.
D
À intensidade luminosa, nível de iluminância e potência total instalada.
