As dimensões das folhas do formato A são padronizadas pela ABNT. Esses formatos são baseados em um retângulo com área de 1 m2, conhecido como formato A0. A partir desse formato básico, são obtidos os demais formatos da série A: A1, A2, A3 e A4, através da divisão sucessiva de retângulos. As dimensões desses formatos são fundamentais para o desenhista, pois o tamanho do desenho a ser realizado deve considerar o formato da folha e a escala adotada. Considerando isso, as dimensões CORRETAS do formato A1 são:


A

841 x 594 mm.


B

880 x 600 mm.


C

820 x 590 mm.


D

850 x 610 mm.


E

841 x 597 mm.

Os formatos de folha da série ISO A têm como formato básico um retângulo com área igual a 1 m2 , este denominado como A0.

Sendo o formato A0 representado por suas dimensões X (altura) e Y (base), o formato A2 pode ser representado por


A

Y/2 e X.


B

X/2 e Y/2.


C

Y/4 e X/2.


D

X/4 e Y/4.


E

Y/8 e X/4.

Dentre os formatos de folhas não usuais, possíveis de serem utilizados para representação de desenhos, pode-se afirmar que o espaço para desenho na folha


A

A5 é de 148 x 210 mm, na posição vertical.


B

A2.1 é de 811 x 400 mm, na posição vertical.


C

A3.0 é de 297 x 1189 mm, na posição horizontal.


D

A6 é de 75 x 128 mm, na posição horizontal.


E

4A0 é de 1189 x 1682 mm, na posição horizontal.

Toda planta arquitetônica deve ser apresentada em uma folha de desenho que, no canto inferior direito, contenha o carimbo.

Assinale a opção que mostra uma informação que nele deve constar.


A

Indicação sequencial do projeto.


B

Convenções gráficas.


C

Descrição da revisão.


D

Notas gerais.


E

Planta-chave.

Avalie as proposições abaixo a respeito dos requisitos para apresentação em folhas de desenhos técnicos:


I.Todas as folhas de desenho devem ter margens e quadro limitando o espaço para desenho, sendo que a margem esquerda deve ter 20 mm de largura.

II.A margem superior deve possuir 10 mm de largura.

III.A margem a direita deve possuir 20 mm de largura.


Assinale a alternativa correta:


A

Apenas as proposições II e III estão corretas.


B

Apenas a proposição III está correta.


C

Apenas as proposições I e II estão corretas.


D

Apenas a proposição II está correta.

Todas as folhas de desenho devem ter margens e quadro, limitando-se o espaço para o desenho. Dessa forma, a margem esquerda deve ter 20 mm de largura para permitir que a folha seja perfurada e arquivada e todas as outras margens devem ter 10 mm de largura.


C

Certo


E

Errado

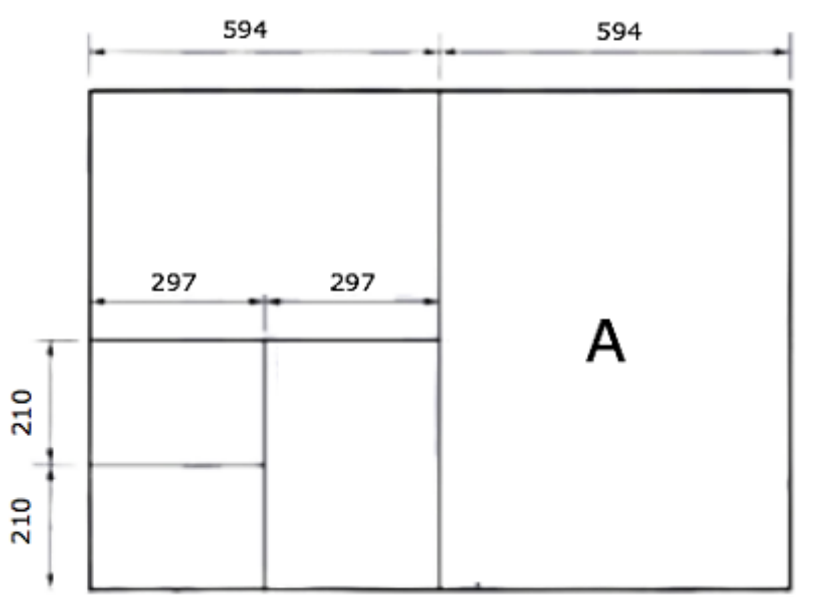

A figura mostra o diagrama de dobramento de uma folha de desenho de formato padronizado pela ABNT:


Imagem associada para resolução da questão


(Arquivo pessoal; imagem usada com autorização)


O formato dessa folha é o


A

A0.


B

A1.


C

A2.


D

A3.


E

A4.

Um desenho que está na escala 1:100 ocupa, com uma pequena folga de 1 cm na lateral e na margem superior, todo o espaço útil de uma folha de formato A3 (297 x 420 mm). O desenho não apresenta carimbo padronizado, apenas um título e a numeração da folha.


Se a escala desse desenho for alterada para 1:50, mantidas as proporções entre área desenhada e área não desenhada na planta, esse desenho passará a ocupar, aproximadamente, uma folha de formato


A

A0 (841 x 1081 mm).


B

A1 (594 x 841 mm).


C

A2 (420 x 594 mm).


D

A4 (210 x 297 mm).


E

A5 (148 x 210 mm).
