Em um projeto técnico que segue as normas da ABNT para cotagem em desenhos técnicos, precisa-se indicar medidas a partir da origem por meio de cotagens lineares em direções ortogonais, sem a necessidade de realizar o desenho de linhas de dimensão e de extensão. Esse método é conhecido por sua precisão e clareza na representação das dimensões. Assinale a alternativa CORRETA que define essa técnica de cotagem.


A

Cotagem por coordenadas polares


B

Cotagem por coordenadas esféricas


C

Cotagem por coordenadas cilíndricas


D

Cotagem por coordenadas cartesianas


E

Cotagem por coordenadas radiais

Para representar contornos de seções rebatidas na própria vista, utiliza-se:


A

linha contínua com zigue-zague estreita.


B

linha tracejada estreita.


C

linha contínua larga.


D

linha contínua extralarga.


E

linha contínua estreita.

De acordo com a ABNT NBR 14645-1/2000, a etapa de detalhamento planialtimétrico e cadastral de um imóvel deve incluir, além do próprio, a(s) via(s) adjacente(s) e os imóveis lindeiros dentro de uma faixa de aproximadamente:


A

1,50 metros


B

2,00 metros


C

2,50 metros


D

3,00 metros

Analise as informações a seguir:


I. A largura das linhas corresponde ao escalonamento, conforme os formatos de papel para desenhos técnicos.

II. A relação entre as larguras de linhas largas e estreitas não deve ser inferior a 2, conforme a NBR 8403/84, acerca da aplicação de linhas em desenhos.


Marque a alternativa CORRETA:


A

As duas afirmativas são verdadeiras.


B

A afirmativa I é verdadeira, e a II é falsa.


C

A afirmativa II é verdadeira, e a I é falsa.


D

As duas afirmativas são falsas.

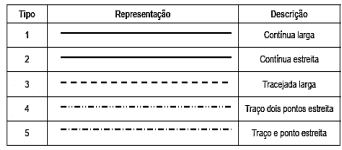

Segundo a NBR 8403 que fixa tipos e o escalonamento de larguras de linhas para uso em desenhos técnicos e documentos semelhantes, a linha “traço e ponto estreita” representada no quadro abaixo, tem aplicação geral para:


Imagem associada para resolução da questão


A

Linhas de simetrias.


B

Contornos não visíveis.


C

Contornos visíveis.


D

Arestas não visíveis.


E

Arestas visíveis.

No desenho de um projeto de edificação, quando se usa uma linha contínua e estreita, a representação é de


A

estrutura e alvenaria em corte.


B

elementos não estruturais em corte.


C

elementos em vista.


D

arestas invisíveis.


E

marcação do plano de corte.

Na escolha da linha adequada para desenhar contornos visíveis de elementos em corte e seções, quando não são utilizadas hachuras, o arquiteto deve optar por usar a linha:


A

contínua extralarga;


B

tracejada larga;


C

contínua estreita;


D

traço logo e ponto larga;


E

contínua em zigue-zague estreita.

Em um desenho de arquitetura, os tipos de linha e suas espessuras têm significados padronizados. Desse modo, uma aplicação geral de linhas contínuas largas é em


A

apresentação de linhas de cota.


B

limites de importância especial em corte.


C

contornos de seções rebatidas na própria vista.


D

diagonais para indicações de furos, aberturas e rebaixos.


E

contornos visíveis de elementos em corte e seções, quando são utilizadas hachuras.

A representação gráfica de projetos arquitetônicos evoluiu significativamente durante o Renascimento, especialmente com as contribuições de Brunelleschi e Leonardo da Vinci, que deram início ao uso de desenhos técnicos. No desenho arquitetônico, as linhas desempenham um papel fundamental, sendo os principais recursos gráficos para definir a forma, a dimensão e a posição de elementos como paredes, portas e vigas. Em plantas baixas e cortes, as linhas usadas para indicar as paredes e outros elementos estruturais interceptados pelo plano de corte são:


A

Linhas finas.


B

Linhas finas e tracejadas.


C

Linhas grossas e escuras.


D

Traçado mediano.


E

Traçado fino.

Dentro da situação de desenho arquitetônico e leitura de plantas, de acordo com a NBR 8403, as linhas de centro de gravidade, contornos de peças adjacentes e detalhes situados antes das linhas de corte, são características associadas a qual tipo de linha?


A

Contínua.


B

Tracejada.


C

Traço e dois pontos larga.


D

Traço e dois pontos estreita.


E

Traço ponto estreita.

Existem diversas regras que devem ser observadas para desenhos técnicos. Uma dessas regras é a NBR 8403 que fixa os tipos e escalonamento de larguras de linhas. De acordo com essa norma, as canetas devem ser identificadas com cores de acordo com as larguras das linhas. Assim, assinale a alternativa que indica a associação correta entre a cor e a espessura da linha:


A

Vermelha – 0,25mm


B

Amarela – 0,35mm


C

Lilás – 0,18mm


D

Azul – 1,00mm


E

Cinza – 1,40mm

Em relação à normatização de Aplicação de linhas em desenhos – Tipos de linhas - Larguras das linhas, é correto afirmar que:


A

código de cores em canetas técnicas - As canetas devem ser identificadas com cores de acordo com o desenho


B

a relação entre as larguras de linhas largas e estreita não deve ser inferior a 1


C

traço e ponto estreita, larga nas extremidades e na mudança de direção é aplicado em linhas de centro


D

as linhas de chamadas devem terminar sem símbolo, se elas conduzem a uma linha de cota


E

código de cores em canetas técnicas: 0,25 mm – amarela

Quando uma superfície plana intercepta uma superfície curva, a interseção é representada por qual tipo de linha na vista de perfil?


A

Tracejada estreita.


B

Traço e ponto estreitos.


C

Contínua estreita em ziguezague.


D

Contínua.


E

Traço e ponto largo.

O desenho técnico é expresso por linhas de desenho devidamente normatizadas (NBR-8403) para fins de padronização e comunicação técnica das informações contidas no projeto. O desenho NÃO atende às recomendações da norma quando:


A

Tem linhas com traço e ponto estreitas; tem sua aplicação para Indicação das linhas ou superfícies com indicação especial.


B

A linha contínua larga tem sua aplicação para contornos e arestas visíveis.


C

A linha contínua estreita tem sua aplicação para linhas imaginárias, linhas de cota e hachuras.


D

Tem linhas tracejadas estreitas; tem sua aplicação para contornos e arestas não visíveis.

A ABNT NBR 8403/1984 – Aplicação de linhas em desenhos – Tipos de linhas – Larguras das linhas - fixa tipos e o escalonamento de larguras de linhas para uso em desenhos técnicos e documentos semelhantes. Segundo o tipo e denominação abaixo, indique a alternativa que apresenta a aplicação geral da linha.


Imagem associada para resolução da questão


A

Arestas visíveis.


B

Linhas de cotas.


C

Linhas de chamadas.


D

Linhas de simetrias.


E

Hachuras.

De acordo com a NBR 8403, que versa sobre tipos de linhas e suas larguras e aplicações em desenho técnico, numerar a 2ª coluna de acordo com a 1ª e, após, assinalar a alternativa que apresenta a sequência CORRETA:

(1) Linha contínua larga.

(2) Linha contínua estreita.

(3) Linha tracejada larga.

(---) Pode ser aplicada em linhas de chamada.

(---) Pode ser aplicada em arestas visíveis.

(---) Pode ser aplicada em contornos não visíveis.


A

1 - 2 - 3.


B

2 - 1 - 3.


C

3 - 2 - 1.


D

3 - 1 - 2.

De acordo com a representação gráfica descrita na norma NBR 8.403, as linhas são aplicadas nos projetos com tipos e larguras diferentes. Sobre as linhas no Desenho Técnico, é correto afirmar que:


A

Linha contínua e larga = contornos e arestas não visíveis.


B

Linha contínua e estreita = linha de cota e hachuras.


C

Linha tracejada estreita = contornos e arestas visíveis.


D

Linha traço e ponto largo= linha de centro.

De acordo com a norma citada, a linha A deve ser utilizada para arestas visíveis; a B, para linhas de cota; a E, para marcação da posição de cortes; e a F, para limites de vistas ou cortes.

C
Certo

E
Errado
