Questões de Concurso sobre Projetos

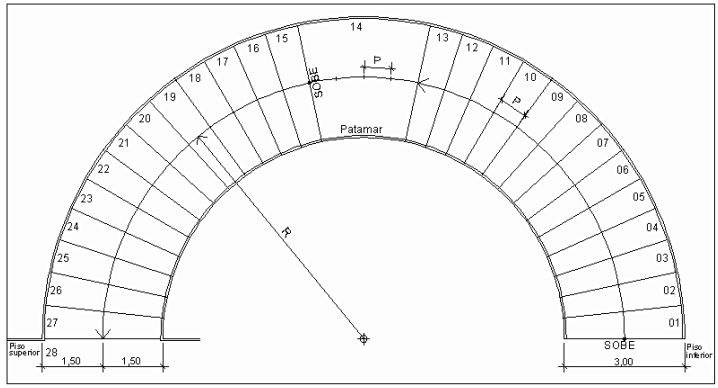

A figura abaixo mostra uma escada em leque que se desenvolve em 180º, composta de 28 degraus, desenhada em conformidade com a fórmula de Blondell (2h + P) = 63. Sabe-se que o raio de curvatura (R) da escada é 2,90 m e o comprimento (desenvolvimento) do patamar, medido no centro da escada, equivale ao comprimento de 4 pisos (P) de degrau.

Marque a alternativa que apresenta a altura do degrau da escada.

O projeto Cité Internationale de Lyon, do arquiteto Renzo Piano, é uma obra arquitetônica que marca a adoção de fachadas ventiladas em edifícios residenciais.

No Brasil, ainda não há o emprego de fachadas ventiladas em larga escala devido à(ao)

A Escola Berçario Prime Time é um edifício de linguagem contemporânea, voltado para o público infantil, mas sem o apelo à infantilização. “Para dispor todos os itens do programa no lote de esquina, relativamente pequeno, foi necessário verticalizar a construção. Com três pavimentos interligados por rampas, o bloco principal apresenta fachada sul transparente, expondo a circulação com guarda-corpo de vidro e a grande empena amarela que resguarda os demais espaços. Quase todos os ambientes estão abertos para a face norte, que ganhou a proteção de chapas perfuradas instaladas a 1,20 m de distância da fachada posterior, criando varandas que possibilitam deixar os vidros abertos sem colocar em risco a segurança das crianças. ” (Revista Projeto Design, Ed.335).

-

-

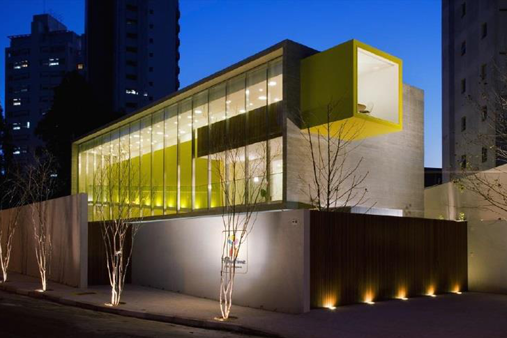

Imagem da Escola Berçário Prime Time.

Fonte: http://www.archdaily.com.br/br; acesso em 10/04/2016.

-

Com base no texto acima, marque a opção que contém as condicionantes que influenciaram siginificativamente na solução arquitetônica adotada pelos arquitetos.

Considere uma pessoa, localizada perto da Linha do Equador, que faz uso dos cinco sentidos, tem 1,8 metro de altura e caminha ao meio-dia por um espaço livre de edificação na forma de um corredor retilíneo de 3 metros de largura constituído por planos verticais (muros) formados por densa vegetação de 4 metros de altura. No final do corredor, sobe uma escada de 10 espelhos de 15 cm, e passa a caminhar sobre um piso de 30 por 40 metros coberto por uma marquise com pé direito de 2,10 metros. Quanto à percepção do usuário ao percorrer os espaços descritos, é correto afirmar que, ao chegar

De acordo com a fórmula de Blondel, para uma escada com piso de 28 cm, a altura do espelho deve corresponder a:

Segundo Laerte Pedreira Neves define em seu livro Adoção do Partido na Arquitetura, “o funcionograma é entendido conceitualmente como o diagrama que expressa as inter-relações dos elementos do programa arquitetônico; o organograma é entendido como o diagrama que expressa as funções e as relações de hierarquia dos elementos de uma dada organização; o fluxograma é o diagrama que expressa a noção de grandeza de fluxo dos elementos considerados.”

-

Levando em conta as definições acima e o funcionograma de um Anteprojeto Arquitetônico de uma Igreja, representado a seguir, analise as afirmativas.

-

-

Fonte: NEVES, Laerte Pedreira. Adoção do partido na arquitetura. 3º Edição – Salvador: EDUFBA, 2011.

-

I. A Igreja terá três acessos distintos, sendo o administrativo por um Hall de Entrada;

II. O Salão Paroquial pertence ao setor administrativo, mas não tem nenhum tipo de ligação com a Sala de Administração;

III. Há previsão de um sanitário para o padre, mas não há sanitário exclusivo para o setor administrativo;

IV. Há um corredor que conecta a Nave ao Presbitério e uma escada que conecta o Presbitério a Sacristia;

V. Não é possível afirmar quantos pavimentos a Igreja terá;

VI. Não é possível acessar a Nave da Igreja diretamente pelo estacionamento.

Estão corretas apenas as afirmativas

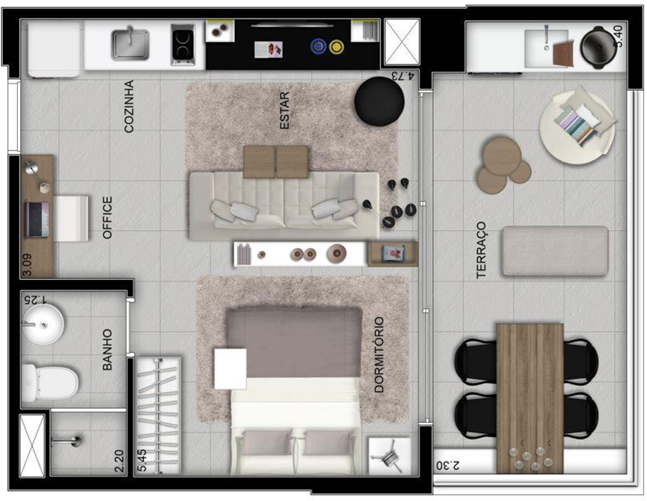

Nos últimos anos aumentou a quantidade de lançamentos imobiliários de edifícios de apartamentos conjugados, conhecidos atualmente como estúdio. Se trata de apartamentos compactos, onde o leiaute é fundamental para garantir a funcionalidade do apartamento. Sendo assim, é muito importante a contratação de um profissional para a elaboração de um projeto de arquitetura de interiores. Em relação à planta com leiaute de um apartamento estúdio como o da figura a seguir, não é correto afirmar que:

-

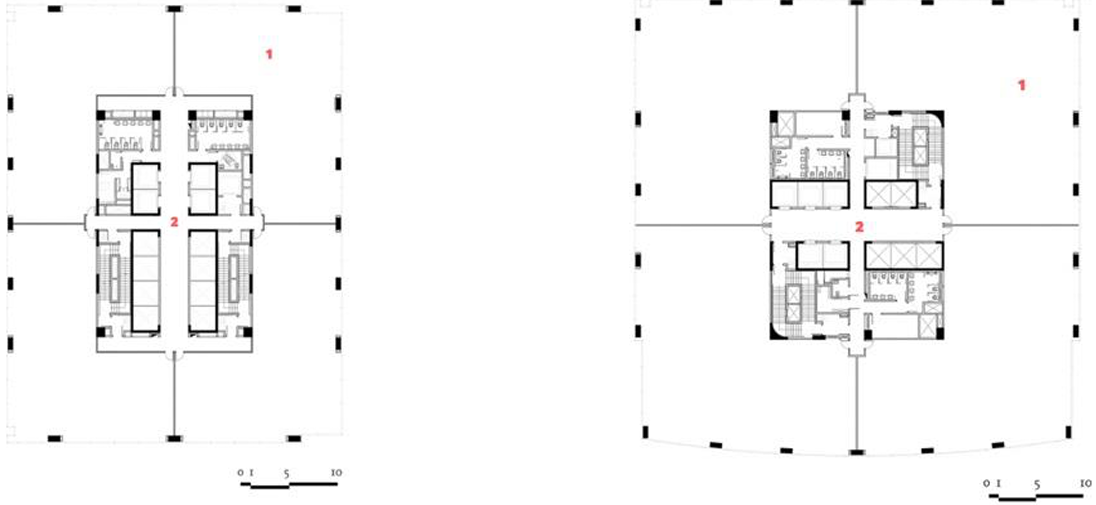

Observe as plantas dos pavimentos tipos de duas torres corporativas de um mesmo empreendimento e leia o texto a seguir.

-

“De início, a intenção da incorporadora era construir um edifício corporativo para locação e um prédio com escritórios de cerca de 50 metros quadrados para venda. Porém, as demandas de mercado apontaram para as grandes lajes e a proposta foi revista, dando origem a duas torres corporativas”, afirma um dos autores do projeto.

-

(https://arcoweb.com.br/projetodesign/arquitetura; Acesso em 09/04/2016).

-

-

PAVIMENTO-TIPO GOLDEN TOWER_______________________________________________PAVIMENTO-TIPO DIAMOND TOWER

1 Escritório_________________________________________________________________1 Escritório

2 Núcleo centralizado_________________________________________________________2 Núcleo centralizado

-__

Pavimentos tipos das torres Golden Tower e Diamond Tower, respectivamente. Ambas torres de um mesmo empreendimento corporativo.

Fonte: https://arcoweb.com.br/projetodesign/arquitetura; consulta em 09/04/2016.

-

É possível afirmar que:

-

I. Devido à solução do sistema estrutural que locou os pilares nas bordas das lajes corporativas, a flexibilidade do leiaute foi garantida. E a ocupação do pavimento tipo de ambas as torres poderá ser feita por uma única empresa, apesar de prever a ocupação por até quatro empresas.

II. Os conjuntos de sanitários estão localizados no core de ambas as torres, o que faz com que eles sejam compartilhados pelas empresas que ocuparão os pavimentos tipos.

III. O core de ambas as torres é central, o que facilitou a solução dos acessos às quatro empresas previstas nos tipos.

IV. O core central colaborou para a solução da estrutura, pois, como é estrutural, fez com que os vãos até as extremidades das lajes ficassem menores, possibilitando a locação dos pilares apenas nas bordas dos pavimentos.

-

Está correto o que se afirma em

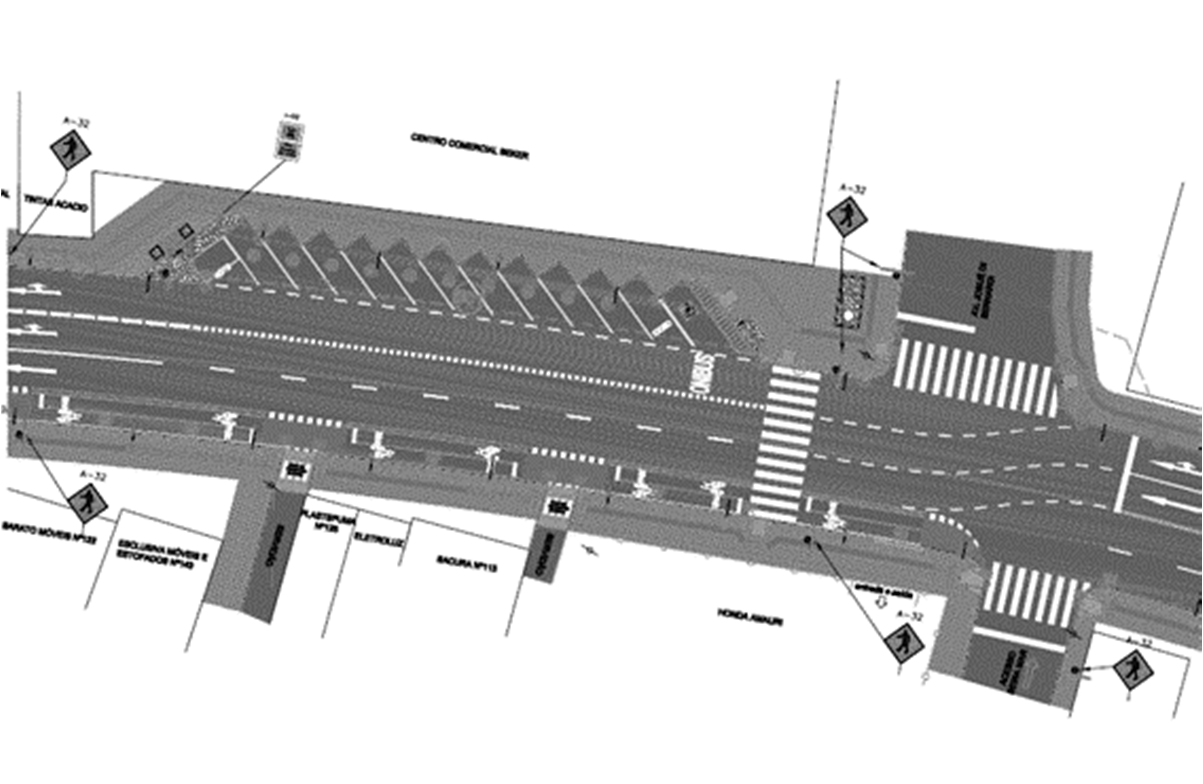

O projeto de sistema viário e bolsões de estacionamento obedece a algumas técnicas de dimensionamento e adequação ao uso do automóvel. Observando o trecho de via em planta baixa, veiculado pela Prefeitura Municipal de Florianópolis, é correto afirmar que

Figura 2 Trecho em planta do projeto urbanístico da Avenida Presidente Kennedy, na Região Metropolitana de Florianópolis-SC.

Fonte: <http://www.aemflocdl.com.br/noticias/detalhe/4539>.

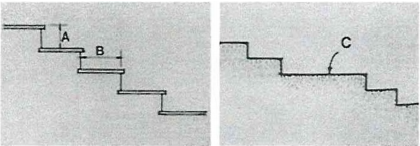

Observe, nas figuras abaixo, a representação em corte de duas escadas

Qual é o nome dado aos elementos indicados pelas letras A, B, C, na figura acima, respectivamente?

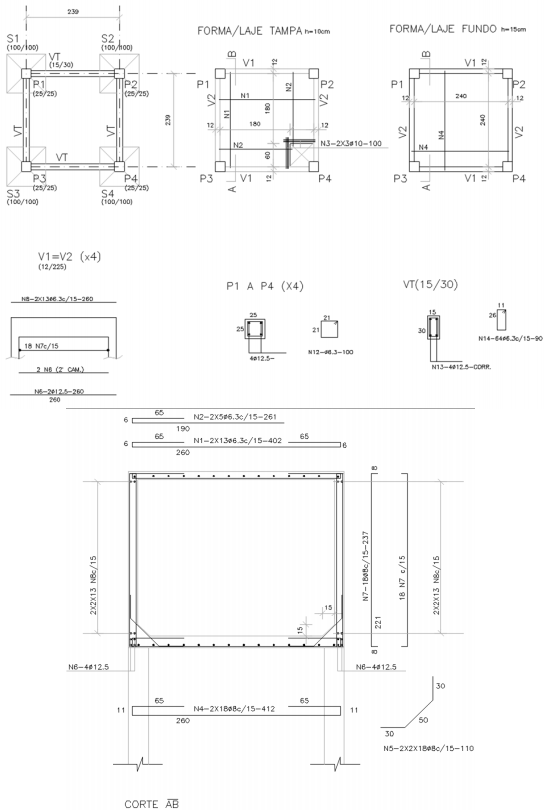

Considerando as seguintes informações do projeto estrutural de um reservatório, que tem as medidas em centímetros e os diâmetros das armaduras em milímetros, é CORRETO afirmar que:

A subdivisão de uma cozinha se apoia em 3 setores de trabalho.

Para cozinhas que têm portas de serviço voltadas para o exterior da unidade, na concepção do leiaute é mais funcional ter próximo à entrada

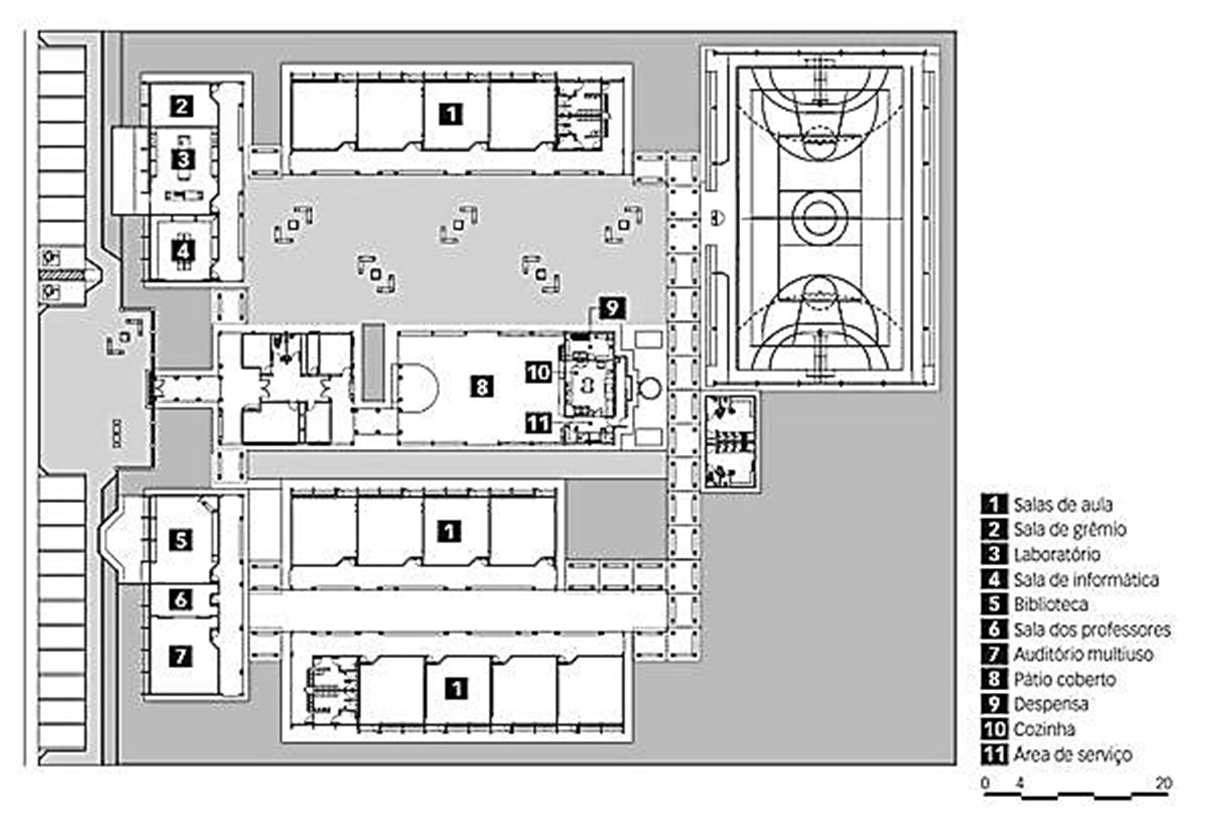

O Ministério da Educação, por meio do Fundo Nacional para o Desenvolvimento da Educação (FNDE), fornece, sistematicamente, como subsídio para Prefeituras Municipais e Governos Estaduais, exemplos de projetos arquitetônicos e complementares para a construção de escolas de diversos perfis em ambientes urbanos e rurais. É o caso do diagrama a seguir.

Esquema geral em planta baixa, modelo de escola com 12 salas de aula, quadra esportiva e laboratórios.

Fonte: Editora PINI, “FNDE subsidia municípios para a construção de escolas-modelo padrão”. São Paulo: PINI, 22 jun. 2012.

Disponível em: <http://infraestruturaurbana.pini.com.br/solucoes-tecnicas/22/artigo275121-2.aspx>.

Acesso em: 10 mar. 2014.

Analisando o diagrama, observa-se

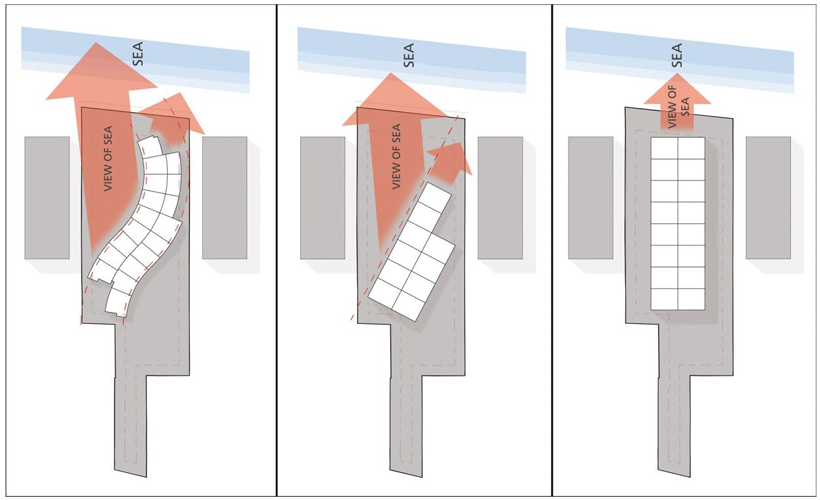

As Figuras a seguir mostram três estudos de implantação de um Edifício Habitacional em terreno com frente para o mar. Analise as afirmativas a seguir acerca desses estudos.

-

____________Estudo A_________________________Estudo B_________________________Estudo C

-

Fonte: http://aflalogasperini.com.br; Acesso em 15/04/2016.

-

I. O Estudo C é, dentre os três estudos apresentados, o que propicia a vista do mar para um menor número de apartamentos no pavimento tipo.

II. Os Estudos A e B demonstram a tentativa do(s) arquiteto(s) em propiciar a vista do mar para o maior número possível de apartamentos.

III. A localização do terreno, com vista para o mar, é uma forte condicionante para esse projeto, mas não influência na forma arquitetônica.

IV. A geometria do terreno não pode ser considerada uma condicionante para esse projeto, pois os estudos apresentados têm soluções baseadas apenas na condicionante da localização do terreno (vista para o mar).

Estão corretas as afirmativas

Considerando, para o cálculo do número de degraus de uma escada, a altura do espelho máxima e a profundidade do piso mínima recomendadas, a constante de cálculo de Blondel passa a valer:

A forma da escada é determinada por fatores estéticos e pelo espaço disponível para sua construção. Sendo assim, observe a figura abaixo:

A escada representada na figura acima é do tipo

Considerando o conceito de “arquitetura vernacular”, marque V para verdadeiro ou F para falso e, em seguida, assinale a alternativa que apresenta a sequência correta.

(...) Envolve atividades técnicas relacionadas à concepção e à execução de projetos para espaços externos, livres e abertos, privados ou públicos, como parques e praças, considerados isoladamente ou em sistemas, dentro de várias escalas, inclusive a territorial.

(...) Corresponde à forma de arquitetura em que são empregados recursos, técnicas e materiais regionais, do próprio ambiente onde a edificação é construída, apresentando, assim, um caráter regional ou local em decorrência desses fatores. Ao mesmo tempo, também são denominadas formas de arquitetura vernacular aquelas em que os conhecimentos de edificações ou utilização de materiais são transmitidos de geração para geração.

(...) Corresponde à linguagem arquitetônica mais antiga e uma das mais sustentáveis e adequadas ao ambiente onde está inserida. São exemplo de arquitetura vernacular as casas de pau-a-pique, de adobe, de bambu, de madeira, de pedras, com telhado de palha etc..

(...) Consiste na intervenção em ambientes internos ou externos de edificação, definindo a forma de uso do espaço em função de acabamentos, mobiliário e equipamentos, além das interfaces com o espaço construído, para adequação às novas necessidades de utilização. Esta intervenção se dá no âmbito espacial; estrutural; das instalações; do condicionamento térmico, acústico e lumínico; da comunicação visual; dos materiais, texturas e cores; e do mobiliário.

Na figura 2, ao colocar a planta do topo do museu (3) paralela ao Partenon (4), Bernard Tschumi estabeleceu uma relação de complementaridade, de reciprocidade entre os dois edifícios.

No plano conceitual da arquitetura, a fragmentação é a forma mais genuína da condição dispersa da pós-modernidade, que recorre a mecanismos que recompõem certa totalidade múltipla e fragmentária, potencializando a complexidade geral e a individualidade de cada parte. Sobre alguns desses mecanismos, analise as afirmativas a seguir, considerando V para a(s) verdadeira(s) e F para a(s) falsa(s).

( ) Na colagem, revive-se um dos mecanismos da arquitetura racionalista: a articulação, porém constituída pela ensambladura de peças heterogêneas que se superpõem e se interpenetram.

( ) Com o megaobjeto, retorna a tentação da totalidade, do objeto singular constituído por fragmentos homogêneos.

( ) O sistema criativo da montagem extrai suas referências da sequência própria do cinema, como atividade artística da modernidade.

A sequência correta é:
