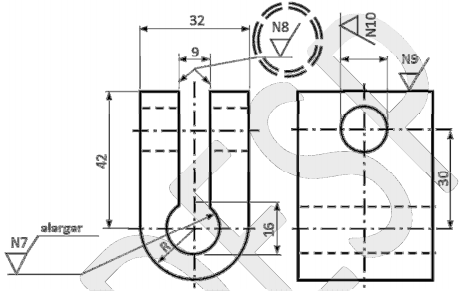

A fabricação de peças requer a indicação de graus de acabamento superficial, quando necessário, de forma a atender exigências de projeto de sistemas mecânicos, de acordo com a norma brasileira NBR 8404:1984. A imagem mostra um exemplo de desenho técnico com símbolos que indicam a característica principal da rugosidade. Esses símbolos indicam a remoção de material no processo de fabricação e o desvio médio aritmético (Ra), expresso em mícrons (µm). O símbolo realçado com o círculo com linha tracejada dupla refere-se a uma superfície com uma rugosidade de um valor máximo
Figura - Exemplo de aplicação dos símbolos

de Ra=3,2µm e remoção exigida do material.
de Ra=3,2µm e remoção facultativa do material.
facultativo de Ra=8µm e remoção facultativa do material.
exigido de Ra=8µm e remoção exigida do material.
A bomba centrífuga da imagem, modelo KSB RDL, possui o anel de desgaste (item 502) fabricado em Cu Sn 10-C-GS. Essa liga de cobre possui adição de estanho para aumentar a dureza e as propriedades relacionadas com a resistência mecânica, sem queda na ductilidade, de forma a facilitar o trabalho a frio. O nome da liga selecionada para a fabricação do anel da bomba é
Imagem - Figura em corte da bomba centrífuga RDL, tamanhos 125 a 300

Fonte: Manual técnico n.A1385.0P/4 bomba centrífuga KSB RDL
cobre-antimônio.
zamak.
bronze.
latão.
Na entrada da alimentação de um circuito elétrico foram obtidas as ondas de tensão e de corrente do circuito dadas pelas expressões v=60sen(377t)V e i=3sen(377t−60º)A. Com base nessas informações, é correto afirmar que a potência média em watt e o fator de potência do circuito são, respectivamente,
45 W e 1,0.
180 W e 0,5.
90W e 1,0.
45 W e 0,5.

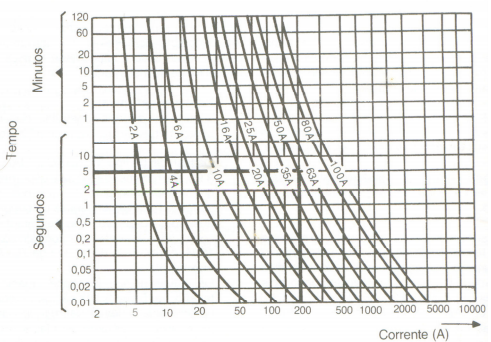

Circuito que alimenta um equipamento elétrico tem as suas fases protegidas por fusíveis Diazed de 50 A. Por falha da isolação do equipamento ocorre um curto-circuito e a corrente elétrica atinge o valor de 200 A. Considerando a figura a seguir que é a curva de operação dos fusíveis. O tempo para abertura do fusíivel com fusão é
Curvas Características dos Fusíveis Diazed

2 segundos.
0,5 segundos.
10 segundos.
5 segundos.
A entrada de um circuito é caracterizada pelos fatores de tensão e corrente dados por V = 220 ∠0ᵒ V e I = 5 ∠50° Α. A impedância desse circuito é
44 ∠50ᵒ.
44 ∠−50ᵒ.
44 ∠0ᵒ.
44 ∠−25ᵒ.
Em um conjunto eixo-furo, a tolerância do furo é de 0,012 mm, a folga máxima é de 0,029 mm e a folga mínima é de 0,010 mm. A tolerância do eixo é de
0,013 mm.
0,006 mm.
0,012 mm.
0,007 mm.
Em uma projeção ortogonal, obtêm-se as vistas em três planos que são
horizontal, vertical e diagonal.
vertical, diagonal e paralelo.
vertical, horizontal e perfil.
horizontal, diagonal e paralelo.
Quando um elemento ou constituinte de ligas de solução sólida é preferencialmente removido em consequência do processo de corrosão, esse processo é classificado como
intergranular.
lixiviação.
puntual ou Localizada.
galvânica.
Radiação não ionizante pela exposição ao sol para trabalhos a céu aberto e nos trabalhos de solda em oficinas de manutenção é classificada como
de acidente.
químico.
ergonômico.
físico.
Considere as afirmações a seguir, sobre o controlador lógico programável (CLP):
I – Faz parte do hardware de um computador pessoal.
II – Pode ser programado para realizar tarefas específicas para aplicações em processos industriais.
III – Seus sinais de entrada são somente analógicos e os de saída são apenas digitais.
Está(ão) correta(s) a(s) afirmação(ões)
I e II.
I, II e III.
II.
III.

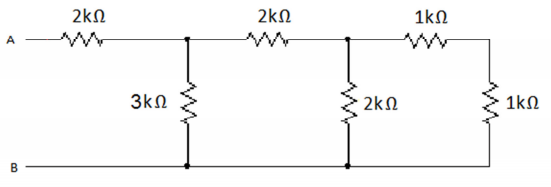

Considere o circuito representado a seguir.

A resistência equivalente entre os terminais A e B do circuito é de
11,0 kΩ.
3,5 kΩ.
5,0 kΩ.
2,5 kΩ.
A | B | C | S |
0 | 0 | 0 | 0 |
0 | 0 | 1 | 1 |
0 | 1 | 0 | 0 |
0 | 1 | 1 | 1 |
1 | 0 | 0 | 0 |
1 | 0 | 1 | 1 |
1 | 1 | 0 | 1 |
1 | 1 | 1 | 1 |
O circuito eletrônico digital simplificado correspondente à tabela-verdade apresentada na questão anterior utilizará
uma porta AND e uma porta OR.
duas portas AND e uma porta OR.
uma porta XOR.
duas portas NOT, uma porta AND e uma porta OR.
Para se medir a corrente elétrica, que passa por um resistor, em um ramo de um determinado circuito, utiliza-se um amperímetro. Considere as afirmações a seguir.
I – O amperímetro deve ser conectado em paralelo com o resistor.
II – O amperímetro deve ser conectado em série com o resistor.
III – Deve-se retirar o resistor do circuito e conectar o amperímetro no lugar do resistor.
Está correto o que se afirma em
I.
II.
I e II.
I e III.
Os contatores são dispositivos de manobra mecânica acionados eletromagneticamente, construídos para funcionar com elevadas frequências de operação e cujo arco elétrico é extinto no ar, sem afetar o seu funcionamento. Uma característica a ser observada no uso dos contatores são as faíscas produzidas pelo impacto, durante a comutação dos contatos. Isso promove seu desgaste natural. A intensidade das faíscas pode se agravar em ambientes úmidos e também com a intensidade de corrente elétrica. Dessa forma, foram aplicadas diferentes formas de proteção, resultando em uma classificação destes elementos. Os contatores são classificados em quatro categorias de emprego, designadas por letras-códigos, em função de suas aplicações, que são
AC1, AC2, AC3 e AC4.
AB1, AC2, AD3 e AE4.
AC1, AA2, AB3 e AC4.
AB1, AC4, DC3 e BC4.
O eletroímã é um dispositivo que utiliza corrente elétrica para gerar um campo magnético. Sobre este dispositivo, assinale V para a afirmativa verdadeira e F para a falsa.
( ) Continua exercendo ação magnética depois que a corrente elétrica deixa de circular.
( ) A inversão do sentido da corrente não muda sua polaridade.
( ) Sua imantação pode ser aumentada, bastando que se aumente a intensidade da corrente.
A sequência correta é
F, F e V.
F, V e F.
F, F e F.
V, V e V.
Considerando-se que a corrente dada pela expressão i = 25π 2 cos(100 πt + π/2) ampères (A) circula por um equipamento, é correto afirmar que o valor eficaz dessa corrente é
25π A.
325π A.
225π A.
225π A.
Um amperímetro analógico tem erro de fundo de escala de 1% e está sendo utilizado na escala de 100 mA, para medir uma corrente de 25 mA. Nesta condição, o erro da medida é
25±2,5 mA.
25±1,0 mA.
75±2,5 mA.
75±1,0 mA.
Os transformadores são construídos com suas estruturas ferromagnéticas laminadas com o objetivo de
reduzir as perdas nos bobinamentos por efeito joule.
aumentar a razão de transformação.
reduzir a capacitância parasita do núcleo.
reduzir as perdas no núcleo por correntes de Fourcalt.
Considere a tabela a seguir, que apresenta resistividades de alguns materiais a 20°C.
Material | Resistividade (Ω•m a 20°C) | Material | Resistívidade (Ω•m a 20°C) |
Prata Cobre, recozido Alumínio Ferro Constantana | 1,64 X l0-8 1,72 X l0-8 2,83 X l0-8 12,3 X l0-8 49 X l0-8 | Nicromo Silício Papel Mica Quartzo | 100 X l0-8 2500 l010 5Xl011 l017 |
O melhor material para a construção de isoladores elétricos é o
quartzo.
alumínio.
cobre recozido.
ferro.
Em instrumentos digitais, os erros de medição ocorrem por
paralaxe e amostragem.
apenas por paralaxe.
paralaxe e interpolação.
quantificação e amostragem.
