Questões de Concurso sobre Industrial

No que diz respeito a componentes e sistemas hidráulicos e pneumáticos, o símbolo abaixo representa

Em um voltímetro analógico com erro de fundo de escala de 2% que está sendo utilizado na escala de 50 V, para medir uma voltagem de 15 V, o erro da medida é

Considere as afirmações a seguir, sobre um sistema de controle por malha aberta.

I – O sinal de saída referente a um dado processo é mensurado e comparado com o sinal de entrada, possibilitando, assim, um ajuste do controle, tornando o processo mais estável.

II – O controle de processo por malha aberta não depende do sinal de saída do processo.

III – O sinal de entrada é comparado com um valor de referência, aumentando, assim, a estabilidade do sistema.

Está correto o que se afirma em

Um forno de microondas desenvolve uma potência de 900 W para assar uma pizza em 3 min. A potência elétrica média consumida pelo forno é 1200 W. A eficiência desse forno e a energia elétrica gasta para assar a pizza são, respectivamente,

Deseja-se reduzir a tensão de uma bateria de 48 V para 12 V utilizando um regulador de tensão zener, para uma corrente de carga de 12 A. Sendo a tensão zener de 12 V, o valor da resistência elétrica de um resistor em série com o diodo zener é

Observe a figura a seguir:

A representação da função lógica do circuito é a seguinte:

A soldagem oxi-gás é um processo de soldagem no qual a fonte de energia é uma chama obtida pela mistura de um gás combustível com o oxigênio. É um processo empregado na soldagem de chapas finas e em soldagem de reparo. Sobre as características do processo oxi-gás, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) O acetileno, sob certas condições, em contato com o cobre, pode formar compostos explosivos. Por essa razão, as canalizações e acessórios usados para o acetileno são feitos, geralmente, de ferro ou aço.

( ) O maçarico do tipo misturador pode ser utilizado com o acetileno em baixa pressão, uma vez que se utiliza um sistema em que a pressão do oxigênio é usada para aspirar o acetileno.

( ) Em geral, emprega-se uma chama redutora para a soldagem de aços baixo-carbono, uma vez que a menor quantidade de acetileno na chama não afetará as propriedades da liga soldada.

( ) Na soldagem oxi-gás, podem ser empregados fluxos que têm a função de remover os óxidos, melhorando a molhabilidade da solda.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

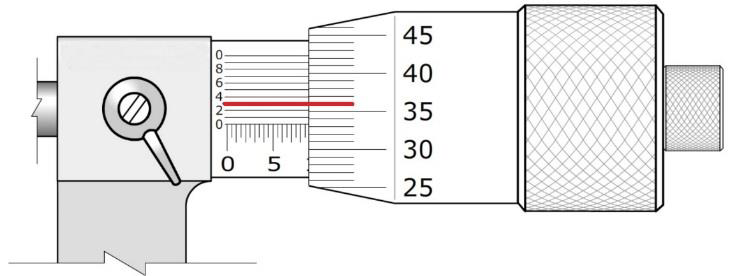

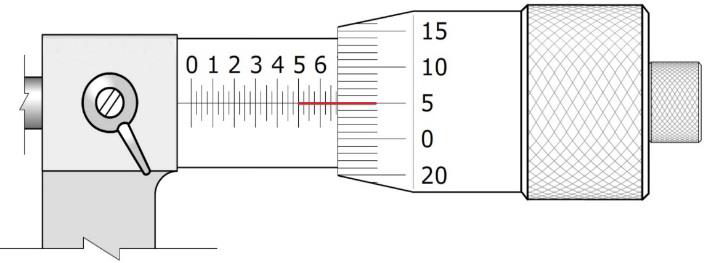

Observe a leitura dos micrômetros. O micrômetro A apresenta leituras em milímetros, com resolução de 0,001 mm, enquanto o micrômetro B apresenta leituras em polegadas, com resolução 0,001 polegadas.

Micrômetro A

Micrômetro B

De acordo com as figuras apresentadas, o resultado das leituras dos micrômetros A e B deve ser, respectivamente:

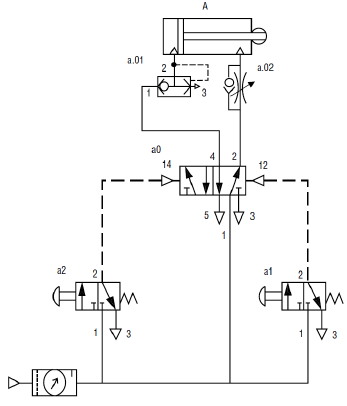

Considere o circuito pneumático a seguir:

No circuito apresentado, os componentes a.01 e a.02 têm, respectivamente, a função de:

Sobre os diversos processos de soldagem a arco elétrico empregados industrialmente, é INCORRETO afirmar:

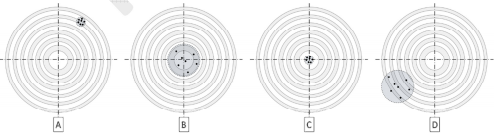

O resultado de teste de tiro ao alvo representa um exemplo de erros cometidos em uma medição, ou seja, a indicação apresentada não corresponde ao valor verdadeiro do mensurando. A imagem “A” mostra parâmetros qualitativos associados ao desempenho do sistema de

Imagem – Ilustração do resultado de teste de tiro ao alvo

Fonte: Fundamentos de Metrologia científica e industrial. Armando Alberttazzi, A. 2008

A potência projetada para uma transmissão por correrias em “V”, cujo motor é estacionário de combustão interna, monocilíndrico, potência de 10 CV, para acionamento de uma bomba centrífuga que funcionará 4 (quatro) horas diárias.

a) considerar que a transmissão está sujeita a afogadiços.

b) utilizar a fórmula: Potência projetada = Potência do motor x Fator de serviço (adimensional)

Tabela – Fator de serviço

A intensidade do campo magnético gerado em torno de um condutor retilíneo percorrido por corrente elétrica depende da intensidade dessa corrente. O vetor B, que representa a densidade de campo magnético ou densidade de fluxo, em qualquer ponto, apresenta direção sempre tangente às linhas de campo no ponto considerado. Considere a figura a seguir, que representa um condutor longo que tem distância r muito menor do que seu comprimento (r<<ℓ). O condutor se encontra no vácuo e a distância r é igual a 20 cm. O valor do módulo do vetor B, quando ocorre uma corrente de curto-circuito de 80 kA no sentido entrando no plano do desenho no ponto P, é

Nota; µ₀= 0,4 π x 10^-6 H/m

O tratamento de recozimento é usado para refinar os grãos e produzir uma uniforme e desejável distribuição de tamanho. Esse tipo de tratamento de recozimento é denominado

A estrutura cristalina metálica à qual se pode atribuir quatro átomos inteiros a uma dada célula unitária, resultante do somatório dos átomos compartilhados com células unitárias vizinhas e/ou átomos não compartilhados, é

As válvulas de pé são peças conectadas na extremidade de tubulações de sucção, em instalações de bombas não afogadas. Com essas válvulas, quando a bomba é colocada em funcionamento, evita-se

Realizar inspeção periódica de cilindros de gases em equipamentos de solda oxi-acetilênica em oficinas de manutenção é uma medida de segurança, conforme previsão da

Considere o diodo ideal no circuito representado na figura abaixo. O valor da corrente no resistor de carga RL de 2 k Ohms é

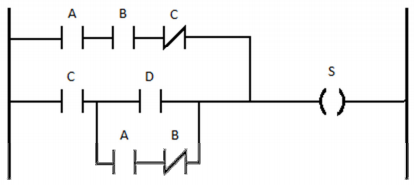

Considere o diagrama LADDER representado a seguir.

A função lógica representativa do diagrama é

No circuito representado a seguir, o Led emite luz com tensão Vd igual a 2,5 V e corrente I de 25mA. Com o resistor limitador de corrente R igual a 2 kΩ, o valor da tensão V_F da fonte deve ser igual a
