Os barramentos de uma subestação são de cobre e apoiados sobre isoladores classe 15kV. Como são nus, estão separados no ar por espaçamento recomendado pela NBR-14039. Se a instalação foi projetada para operar com tensão nominal trifásica de 13.8 kV-60HZ e com nível básico de isolamento (NBI) de 95 kV, o espaçamento mínimo recomendado para os barramentos adjacentes é de


A

160 mm.


B

100 mm.


C

120 mm do núcleo.


D

80 mm.

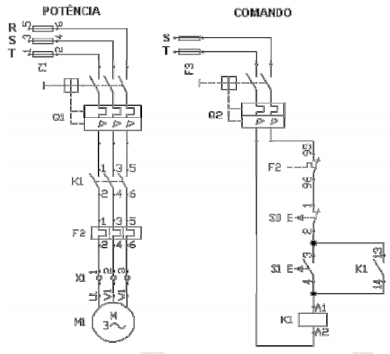

Os circuitos de potência (força) e comando para acionamento a partida direta de um motor são representados nos desenhos a seguir.


Imagem associada para resolução da questão


Com a análise detalhada dos circuitos conclui-se que o componente F2 é um


A

disjuntor.


B

relé térmico.


C

contator.


D

botoeira.

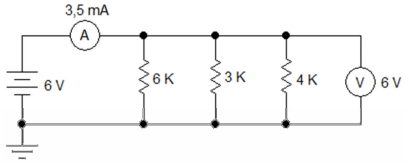

Considerando-se as medidas mostradas pelo amperímetro A e pelo voltímetro V, que estão funcionando corretamente no circuito representado na figura a seguir, é correto afirmar que


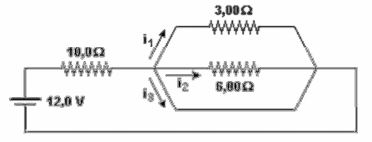

Imagem associada para resolução da questão


A

o circuito está funcionando corretamente.


B

a leitura do voltímetro está correta, e a leitura do amperímetro indica que o resistor de 6 K está em curto circuito.


C

a leitura do voltímetro está correta, e a leitura do amperímetro indica que o resistor de 3 K está aberto.


D

a leitura do voltímetro está correta, e a leitura do amperímetro indica que o resistor de 6 K está aberto.

Observe a figura a seguir, que representa a tela de um osciloscópio.


Imagem associada para resolução da questão

O valor da tensão de pico, em volts, e da frequência, em Hz, do sinal mostrado na figura, quando a escala de tempo é 10ms/DIV e a escala de tensão elétrica é 20V/DIV, é


A

Veficaz = 40 V; f = 10 Hz.


B

Veficaz = 40 V; f = 100 Hz.


C

Veficaz = 20 V; f = 10 Hz.


D

Veficaz = 20 V; f = 100 Hz.

O circuito alimentador de um equipamento que trabalha com tensão de 380V está passando por vistoria e ensaios para programação de manutenção. Para que os cabos alimentadores tenham a sua isolação considerada em situação técnica adequada, de acordo com a NBR-5410, o valor apresentado na medição da resistência de isolação R deve ser


A

R ≥ 0,1 MΩ.


B

R ≥ 0,3 MΩ.


C

R ≥ 0,5 MΩ.


D

R ≥ 0,4 MΩ.

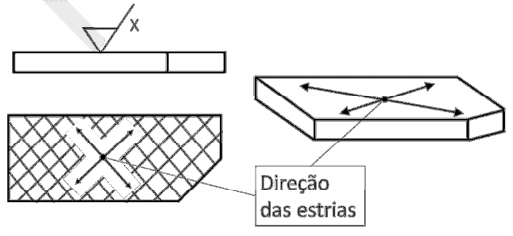

O processo de usinagem produz estrias devido à formação de cavaco pela aresta postiça de corte. De acordo com a norma NBR 8404:1984, a direção predominante das estrias pode ser representada no desenho técnico. A imagem abaixo possui o símbolo “X” que representa


Figura – Desenho técnico com símbolo para direção das estrias

Imagem associada para resolução da questão


A

muitas direções das estrias.


B

direções cruzadas das estrias em duas direções oblíquas em relação ao plano de projeção da vista sobre o qual o símbolo é aplicado.


C

direção aproximadamente central das estrias em relação ao ponto médio da superfície ao qual o símbolo é referido.


D

direção aproximadamente radial das estrias em relação ao ponto médio da superfície ao qual o símbolo é referido.

Analise as afirmativas abaixo quanto aos tipos de lubrificação


I – Lubrificação hidrodinâmica: fenômeno que ocorre quando se introduz um lubrificante entre superfícies em contato rolante (engrenagem acopladoras ou mancais de rolamento).

II – Lubrificação hidrostática: o lubrificante é introduzido, no suporte de carga, a uma pressão alta o suficiente para separar as superfícies com um filme relativamente espesso.

III – Lubrificação elastoidrodinâmica: as superfícies de carregamento de carga do mancal encontram-se separadas por um filme relativamente espesso e o contato metal-metal é evitado devido às leis da mecânica dos fluídos.

IV – Lubrificação de contorno: quando as asperezas mais elevadas das superfícies podem estar separadas por um filme lubrificante com espessura a nível molecular.

V – Lubrificação de filme sólido: utilizado em mancais operados a temperaturas extremas com lubrificantes como grafite ou dissulfeto de molibdênio.


É INCORRETO o que se declara em


A

I e III, apenas.


B

I, apenas.


C

II e V, apenas.


D

I, II, III e IV, apenas.

Analise as afirmativas abaixo, levando em consideração a área de manutenção e a norma brasileira NBR5462:1994 - Confiabilidade e mantenabilidade.


I – Defeito é alteração das condições de um item, em relação aos seus requisitos, podendo, ou não, afetar a capacidade em desempenhar uma função requerida.

II – Falha é o evento de término da capacidade de um item em desempenhar a função requerida.

III – Pane é o estado de um item que é incapaz de desempenhar uma função requerida, exceto a incapacidade durante ações planejadas ou pela falta de recursos externos.


É correto o que se declara em


A

I e II, apenas.


B

I, apenas.


C

II e III, apenas.


D

I, II e III.

A água bruta ou potável é transportada de uma unidade a outra de um sistema de abastecimento de água por meios de uma adutora - dispositivo constituído de tubulações geralmente metálicas, válvulas e ventosas – que atravessa solos com regiões de composições diferentes, assim como, alguns trechos aéreos. A fim de evitar a corrosão, é usual o emprego de feltro betumado ou plástico retrátil em trechos aéreos e enterrados. Com base no texto descritivo, o tipo de corrosão predominante nesse tipo de instalação é a corrosão


A

por aquecimento diferencial.


B

seletiva.


C

por aeração diferencial.


D

galvânica.

Os circuitos abaixo estão ligados a um sistema elétrico trifásico cujo valor eficaz da tensão fase-fase é de 220 V. Caso o resistor R1 seja desconectado do circuito, o valor eficaz da tensão nos terminais do resistor R2 será:


Imagem associada para resolução da questão


A

V


B

V


C

V


D

110 V

Os circuitos abaixo estão ligados a um sistema elétrico trifásico com neutro, e todos os resistores têm o mesmo valor de resistência. Chamando de P1 a potência total dissipada no circuito 1 e de P2 a potência total dissipada no circuito 2, a relação P1 / P2 é:


Imagem associada para resolução da questão


A


B


C


D

3

Para uma máquina síncrona flutuando em um barramento de potência infinita, é CORRETO afirmar:


A

A armadura trabalha desmagnetizando o circuito de campo.


B

Não se verifica presença de tensão induzida na armadura, em virtude do estado de sincronismo com o sistema.


C

O fluxo de potência máquina-sistema é mantido graças à tensão terminal da máquina.


D

O seu ângulo de carga e sua corrente de armadura são nulos.

Todas as alternativas abaixo fazem parte do conjunto de medidas adotadas pela norma NBR 5419 (Proteção contra descargas atmosféricas) para se reduzir danos a pessoas devido a choque elétrico, EXCETO:


A

Restrições físicas e avisos.


B

Isolação adequada das partes condutoras expostas.


C

Utilização de dispositivos à corrente diferencial-residual "DR".


D

Equipotencialização por meio de um sistema de aterramento em malha.

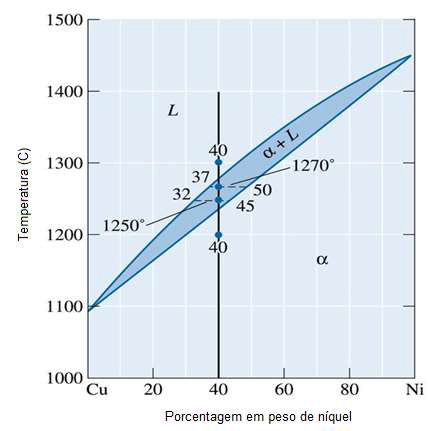

Determine a composição e quantidade da(s) fase(s) para a liga Cu-40% Ni em peso, respectivamente, nas temperaturas de 1250 e 1000°C.O ponto de fusão do cobre é 1096°C e do níquel é 1450°C.

Imagem associada para resolução da questão


A

1250°C ↔ 32% Ni e 68% Cu; 61,54% de fase α 38,46% de fase L 1200°C ↔ 40% Ni e 60% Cu; 0% de fase α


B

1250°C ↔ 32% Ni e 68% Cu; 61,54% de fase α 38,46% de fase L 1200°C ↔ 40% Ni e 60% Cu; 100% de fase α


C

1250°C ↔ 68% Ni e 32% Cu; 61,54% de fase α 38,46% de fase L 1200°C ↔ 60% Ni e 40% Cu; 100% de fase α


D

1250°C ↔ 32% Ni e 68% Cu; 38,46% de fase α 61,54% de fase L 1200°C ↔ 40% Ni e 60% Cu; 100% de fase α

De acordo com a posição relativa das vistas no 1.º diedro, representadas na figura abaixo, assinale a opção correspondente à associação CORRETA.


Imagem associada para resolução da questão


A

1 – vista lateral esquerda; 2 – vista posterior; 3 – vista inferior; 4 – vista frontal; 5 – vista superior; 6 – vista lateral direita.


B

1 – vista lateral direita; 2 – vista frontal; 3 – vista lateral esquerda; 4 – vista posterior; 5 – vista inferior; 6 – vista superior.


C

1 – vista lateral esquerda; 2 – vista frontal; 3 – vista lateral direita; 4 – vista posterior; 5 – vista superior; 6 – vista inferior.


D

1 – vista frontal; 2 – vista lateral direita; 3 – vista posterior; 4 – vista lateral esquerda; 5 – vista superior; 6 – vista inferior.
