A figura a seguir representa a vista frontal de um objeto. Assinale a alternativa que corresponda à vista superior do mesmo.






A largura usualmente realizada em um banheiro é de 1,30 metros. Em um desenho feito na escala 1:25, qual será essa medida?
3,25 cm.
0,83 cm.
5,20 cm.
5,55 cm.
0,05 cm.
A área do polígono BCEF é determinada pela relação [(FE–BC) × DE]/2.
A variação na espessura dos traços de desenho (fino, médio e grosso) é utilizada para representar respectivamente
medidas e cotas; elementos intermediários; superfícies cortadas.
paredes; elementos de fundo; elementos em corte.
medidas; elementos em corte; texturas.
texturas; elementos em corte.
superfícies cortadas; elementos intermediários; medidas e cotas.
As vistas foram feitas considerando-se a representação geométrica do 3° diedro.
Se o ângulo entre os segmentos BF e BC for igual a 100°, então o ângulo entre os segmentos BF e FE será igual a 80°.
Segundo as normas da ABNT, o tipo de linha apresentado a seguir é usado em desenhos técnicos para representar
![]()
linhas auxiliares.
linhas gerais.
linhas principais.
partes invisíveis.
eixos de simetria.
Conforme as Normas Técnicas de desenho técnico mecânico, pode-se interpretar que foram indicadas as exigências
sobre rugosidades e tolerâncias dimensionais apenas para os maiores diâmetros do eixo e do alojamento.
apenas de tolerâncias geométrica e dimensional para o maior diâmetro do furo (alojamento).
apenas de tolerância geométrica para o furo de maior diâmetro do alojamento.
apenas de rugosidade e tolerância geométrica para a face plana de maior diâmetro do eixo.
apenas de rugosidade para a face plana de maior diâmetro do alojamento (furo).

Os elementos de máquinas que constituem um sistema mecânico são fabricados dentro de tolerâncias dimensionais que, por si só, não garantem o funcionamento adequado. É também necessário resguardar o processo de montagem. Quanto aos tipos de tolerância, assinale a alternativa correspondente à correta classificação da simbologia técnica apresentada na figura.

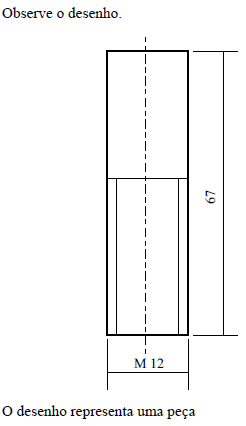

cilíndrica com extremidade sextavada.
prismática de seção transversal quadrada de lado 12 mm.
cilíndrica com extremidade oitavada.
prismática de seção transversal sextavada de lado 12 mm.
cilíndrica com extremidade com rosca.

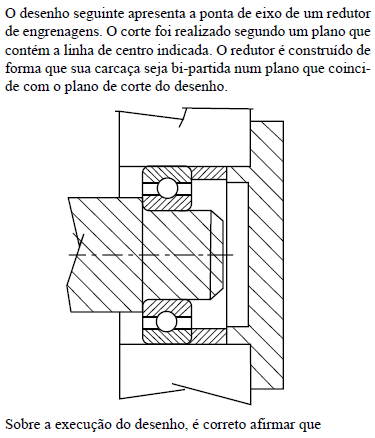

atende completamente às normas de desenho técnico mecânico.
o único erro a ser corrigido é a hachura do rolamento – a esfera também deveria ser hachurada.
a linha de centro do eixo não deve ser representada para não confundir com as hachuras do desenho.
o mancal de rolamento não deve ser hachurado em nenhum local.
o eixo não deve ser hachurado.
Se X < 10, então a escala mostrada é de ampliação.
Entre as formas do Cubo, Cilindro e Esfera qual(is) proporcionam a possibilidade de maior volume com menor superfície?
Cubo.
Cilindro.
Esfera.
Cubo e Cilindro.
Cilindro e Esfera.
O uso da perspectiva cavaleira permitiria que ao menos uma das faces do objeto fosse representada em verdadeira grandeza, apesar das distorções em outras dimensões.

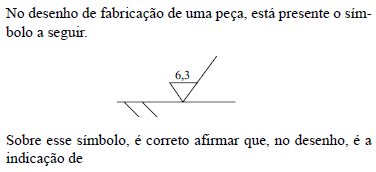

tolerância dimensional para o contorno de referência de uma tolerância geométrica de posição.
espessura do sobremetal a ser retirado numa operação de fresamento.
acabamento superficial em processo com remoção de cavaco e valor de rugosidade indicado.
acabamento superficial em peça fundida e valor da rugosidade.
acabamento superficial com pintura. O número indica a cor e o tipo de processo de deposição da tinta.
Em uma representação em desenho técnico, a peça da figura apresentaria pelo menos uma linha de simetria.
O termo concordância usado no desenho técnico é utilizado para
realizar um chanfro em uma peça.
o arredondamento de uma aresta, podendo ser interno ou externo.
recortar em ângulo uma aresta de peça.
unir dois arcos.
unir dois semicírculos.

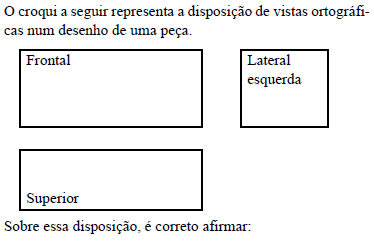

trata-se de uma disposição típica de desenho em primeiro diedro.
trata-se de uma disposição típica de desenho em quarto diedro.
trata-se de uma disposição possível tanto para desenho em primeiro diedro quanto em terceiro diedro.
a disposição da vista superior é sempre acima da vista frontal, logo, a disposição mostrada está incorreta.
a vista lateral esquerda não faz parte do sistema de vistas ortográficas.

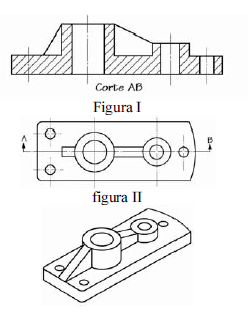

A figura III mostrada abaixo é a representação em perspectiva isométrica da peça apresentada na figura II a seguir.
