286 questões encontradas
Questões por página
20
Mais recentes


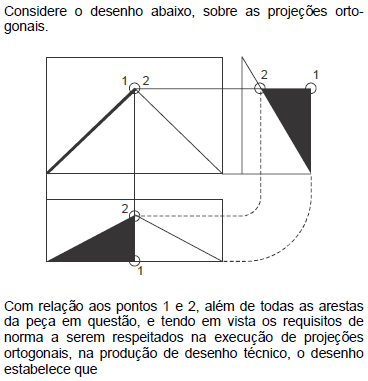

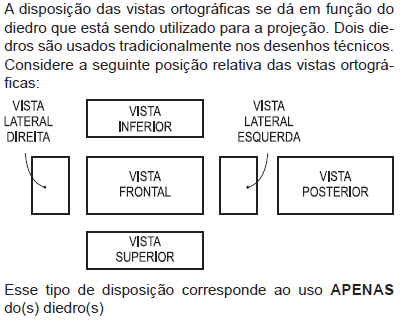

Imagem associada para resolução da questão


A

as projeções de um mesmo elemento do objeto estão situadas sobre a mesma linha de chamada.


B

a linha que separa as duas áreas contíguas de uma vista ortográfica indica que estas duas áreas estão contidas no mesmo plano.


C

uma face plana somente pode projetar-se com a sua configuração, ou como um ponto.


D

no desenho das projeções de um objeto utilizam-se as linhas tracejadas para definir os contornos projetados sobre as vistas laterais.


E

as distâncias entre as vistas do desenho estabelecem a proporcionalidade necessária para dar mentalmente forma e volume a um objeto representado.

Cortes são recursos utilizados em desenho para mostrar detalhes internos existentes nas peças. Nas partes maciças, são utilizadas hachuras. São exemplos do recurso de omissão de corte


A

furo escalonado e pinos


B

furos rebaixados e chavetas


C

furos escareados e eixos


D

nervuras e chavetas


E

nervuras e furos rebaixados

Dentro das perspectivas axonométricas para representação de objetos com três dimensões, qual perspectiva se caracteriza por possuir um sistema de três eixos coordenados que, quando perspectivados, fazem entre si ângulos de 120°?


A

Cavaleira


B

Dimétrica


C

Isométrica


D

Oblíqua


E

Militar

Em um desenho técnico mecânico, a linha do tipo Tracejada Larga é usada em


A

planos de corte


B

contornos e arestas visíveis


C

contornos e arestas não visíveis


D

linhas de centro, de simetria e trajetórias


E

contornos de peças adjacentes ou posição limite de peças móveis

A NBR 8402:1994 (Execução de caracter para escrita em desenho técnico) estabelece proporções e dimensões para os caracteres de escrita. A base, a partir da qual são realizadas essas proporções, é a


A

distância mínima entre os caracteres


B

distância mínima entre as palavras


C

altura das letras minúsculas


D

altura das letras maiúsculas


E

largura da linha

Sobre os seguintes conceitos de vistas aplicados em desenho técnico, as peças simétricas podem ser representadas da seguinte forma: I – por uma parte do todo, e as linhas de simetria são identifi cadas com dois traços estreitos, curtos e paralelos, traçados perpendicularmente nas extremidades da linha de simetria. II – pela metade, quando a linha de simetria dividir a vista em duas partes iguais. III – pela quarta parte, quando as linhas de simetria dividirem a vista em quatro partes iguais. Está correto o que se afirma em

A
I, apenas.

B
II, apenas.

C
III, apenas.

D
I e II, apenas.

E
I, II e III.

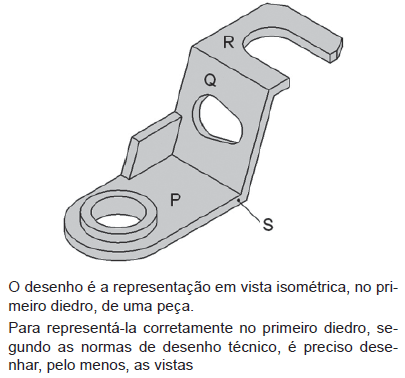

Imagem associada para resolução da questão

A
frontal e superior

B
frontal e lateral esquerda

C
frontal, lateral esquerda e superior

D
frontal, superior e vista auxiliar da face Q

E
frontal, lateral esquerda e vista auxiliar da face Q

Em determinado desenho no qual a escala não está indicada, há uma medida cuja cota é 10,00 m. Medindo com uma régua milimetrada, verificou-se que seu valor era 10,0 cm. Portanto, esse desenho está em escala


A

natural 1:1


B

de redução 1:10


C

de redução 1:100


D

de ampliação 10:1


E

de ampliação 100:1

A interseção de um cone reto por um plano perpendicular ao eixo apresenta como seção resultante um(a)


A

círculo


B

elipse


C

geratriz


D

hipérbole


E

parábola

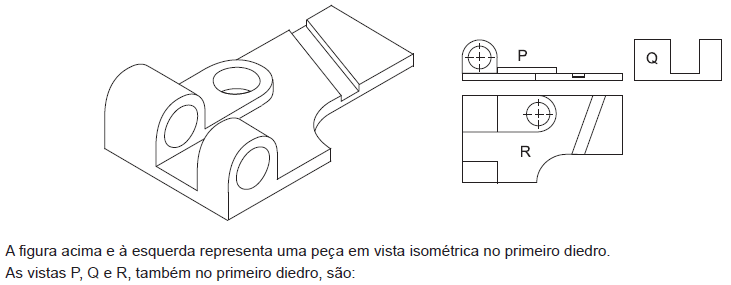

Imagem associada para resolução da questão

A
P – frontal, Q – lateral direita, R – superior

B
P – frontal, Q – lateral esquerda, R – superior

C
P – lateral direita, Q – frontal, R – inferior

D
P – lateral esquerda, Q – frontal, R – inferior

E
P – inferior, Q – lateral direita, R – frontal
