Quando se utilizam cortes na representação de peças através de desenho técnico, há elementos que não aparecem em corte (do tipo longitudinal) mesmo que o plano de corte passe por eles. Alguns desses elementos são:

A
dentes de engrenagens, parafusos, porcas, arruelas, eixos, nervuras, volantes e chavetas.

B
peças de revolução que contenham elementos simetricamente distribuídos.

C
peças adjacentes representadas em desenho de conjunto.

D
articulações esféricas.

E
eixos estriados e peças cônicas.

No desenho técnico de uma peça ou componente, a Linha Zero é a linha que indica a dimensão nominal e serve de origem para as(os)


A

dimensões efetivas.


B

tolerâncias.


C

folgas.


D

interferências.


E

afastamentos.

Considere a perspectiva a seguir, sabendo que a seta indica a vista frontal do objeto:

Imagem associada para resolução da questão

Assinale a alternativa que contém a sequência correta das vistas correspondentes do objeto, da esquerda para a direita.

Imagem associada para resolução da questão


A

Vista lateral esquerda, vista lateral direita e vista superior.


B

Vista lateral esquerda, vista frontal e vista superior.


C

Vista posterior, vista lateral direita e vista superior.


D

Vista frontal, vista lateral esquerda e vista superior.


E

Vista frontal, vista lateral direita e vista superior.

Se uma das faces do objeto é inclinada em relação aos planos de projeção (horizontal, vertical e lateral), que operações deverão ser realizadas para se obter a verdadeira grandeza dessa face?


A

Duas: mudança do plano horizontal de projeções seguida de mudança do plano vertical de projeções.


B

Duas: mudança do plano horizontal de projeções seguida de outra mudança do plano horizontal de projeções.


C

Três: mudança do plano horizontal de projeções, mudança do plano vertical de projeções e em seguida mudança do plano lateral.


D

Uma: mudança do plano horizontal de projeções.


E

Uma: mudança do plano vertical de projeções.

Em desenho técnico, a linha empregada para representação de linhas de cota é do tipo:


A

tracejada.


B

interrompida larga.


C

interrompida estreita.


D

contínua estreita.


E

contínua larga.

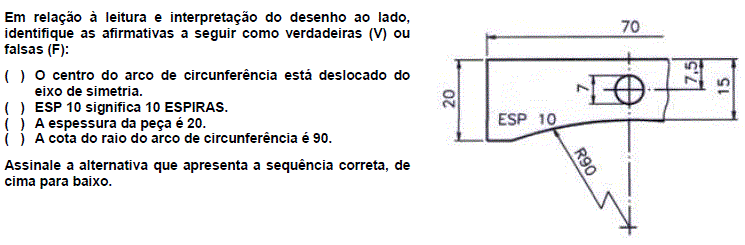

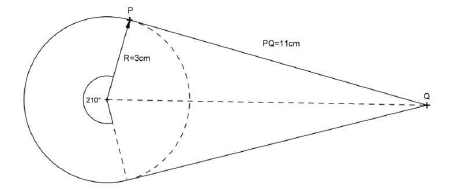

Uma chapa metálica tem o formato indicado na figura ao lado. Calcule o perímetro da chapa.

Imagem associada para resolução da questão


A


B


C


D


E

Considere as seguintes afirmativas sobre a figura ao lado:

1. Os três eixos isométricos formam ângulos iguais entre si.

2. A linha u é uma linha isométrica.

3. Linhas isométricas são paralelas aos eixos isométricos.

Assinale a alternativa correta.

Imagem associada para resolução da questão


A

Somente a afirmativa 3 é verdadeira.


B

Somente a afirmativa 2 é verdadeira.


C

Somente as afirmativas 1 e 3 são verdadeiras.


D

Somente as afirmativas 2 e 3 são verdadeiras.


E

As afirmativas 1, 2, e 3 são verdadeiras.

Segundo a ABNT, alguns símbolos devem ser usados para melhorar a interpretação de desenhos técnicos. Sobre esses símbolos, é correto afirmar:


A

Imagem associada para resolução da questãoserve para indicar a posição tanto de arcos quanto de circunferências.


B

R10 significa que a circunferência ou arco indicado no desenho tem raio 10.


C

Imagem associada para resolução da questão8 significa que uma esfera ou calota esférica indicada no desenho tem raio 8.


D

Imagem associada para resolução da questãoé usado para indicar raio de esferas, R para indicar raio de circunferências e Q para quadrados.


E

Imagem associada para resolução da questãoé usado para indicar um quadrado, R para indicar o raio de uma circunferência e D para indicar o diâmetro de uma circunferência.

Um componente mecânico precisa ser desenhado em uma folha de formato A3. A medida real da largura da peça na vista frontal é de 600 mm. Serão necessárias, para completo entendimento da peça, apenas a vista frontal e a superior. Assinale a alternativa que define em qual escala normalizada esse desenho deve ser executado para que tenha a menor redução possível.

A
1:2.

B
1:2,5.

C
1:5.

D
1:10.

E
2:1.

A vista frontal ou principal deve ser utilizada para representar a vista mais importante da peça, que, geralmente, representa a peça na sua posição de utilização.


C
Certo

E
Errado

A figura abaixo representa um corte parcial, em que metade da representação da peça é mostrada em corte, permanecendo a outra metade em vista.

Imagem associada para resolução da questão


C
Certo

E
Errado

Segundo a ABNT, a planta baixa de uma construção é:


A

um corte em cada pavimento através de planos oblíquos imaginários que passam pelo piso de cada pavimento.


B

um corte em cada pavimento através de planos horizontais imaginários que passam entre a verga das portas e o peitoril das janelas de cada pavimento.


C

um corte em cada pavimento através de planos horizontais imaginários que passam pelo teto de cada pavimento.


D

um corte de apenas um pavimento através de planos horizontais imaginários que passam pelo piso de cada pavimento.


E

um corte de apenas um pavimento através de planos oblíquos imaginários que passam pelo teto de cada pavimento.

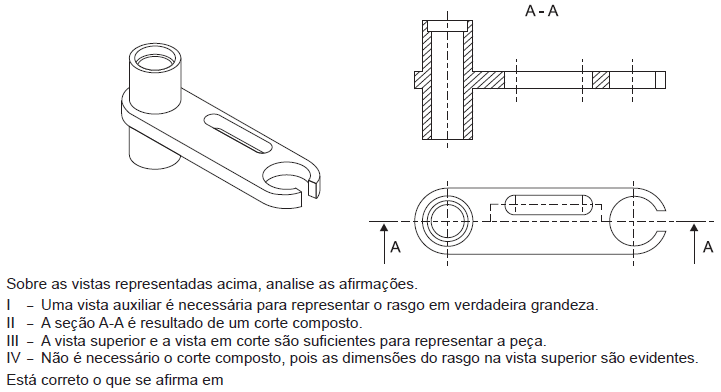

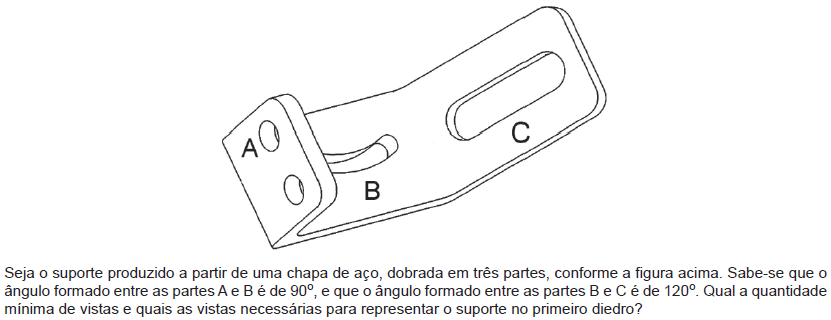

Imagem associada para resolução da questão


A

3: a vista frontal, a vista lateral esquerda e a vista superior.


B

4: a vista frontal, a vista superior e duas vistas laterais.


C

4: a vista frontal, a vista lateral esquerda, a vista superior e a vista posterior.


D

4: a vista frontal, a vista superior, a vista lateral esquerda e uma vista auxiliar.


E

5: a vista frontal, a vista superior e três vistas auxiliares.

Para a execução do cálculo e, consequentemente, do desenho de rodas dentadas de dentes retos, são necessários e suficientes os seguintes dados:

1. Número de dentes.

2. Diâmetro do eixo.

3. Espessura do dente.

4. Módulo.

Estão corretos os itens:

A
1 e 3 apenas.

B
1 e 4 apenas.

C
2 e 3 apenas.

D
2, 3 e 4 apenas.

E
1, 2, 3 e 4.
Seccionando-se um cone reto por um plano oblíquo à sua base obtém-se:

A
uma hipérbole.

B
um semicírculo.

C
uma elipse.

D
um traçado e uma curva qualquer fechada por uma reta.

E
uma parábola.

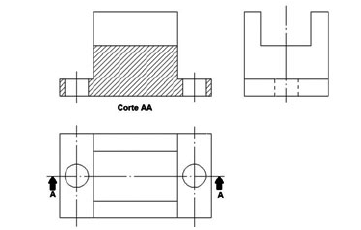

O corte é um recurso utilizado para representar partes internas de uma peça, mostrando melhor seus detalhes.

Imagem associada para resolução da questão

Considerando a figura acima, é correto afirmar:


A

O corte está representado na vista frontal.


B

O corte utilizado na figura é o meio corte.


C

O corte na figura está indicado na vista lateral.


D

O corte utilizado na figura foi feito por um plano horizontal.


E

O corte foi realizado através de um plano lateral.

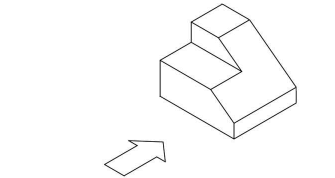

Considere a perspectiva a seguir, na qual a seta representa a vista frontal do objeto.

Imagem associada para resolução da questão

Qual o conjunto de vistas que representa o objeto corretamente?


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão


E

Imagem associada para resolução da questão

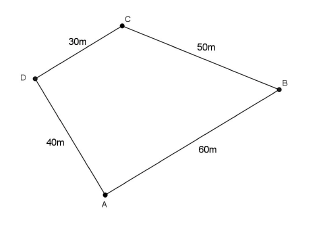

As dimensões de um terreno de forma trapezoidal estão indicadas na figura abaixo. Sabendo que o ângulo formado pelos segmentos de reta AD e DC é reto, calcule a área da figura ABCD.

Imagem associada para resolução da questão


A

180 m2.


B

360 m2


C

1800 m2.


D

1840 m2.


E

3600 m2.
