Questões de Concurso sobre Técnicas em Desenho Mecânico

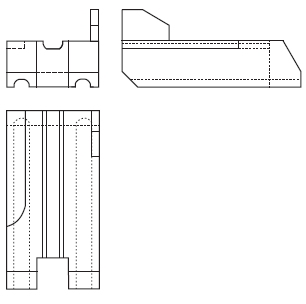

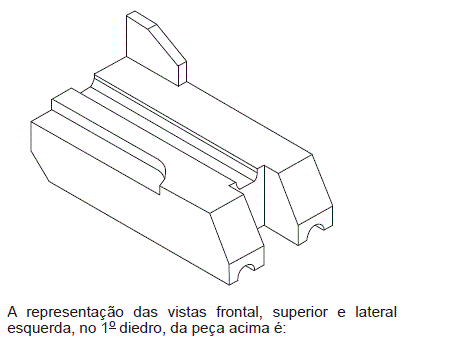

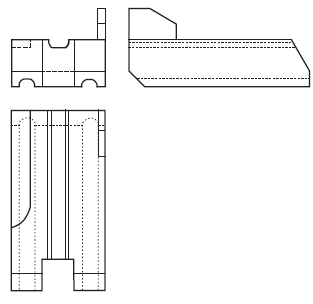

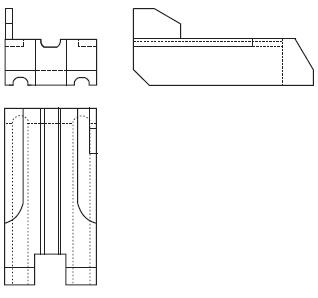

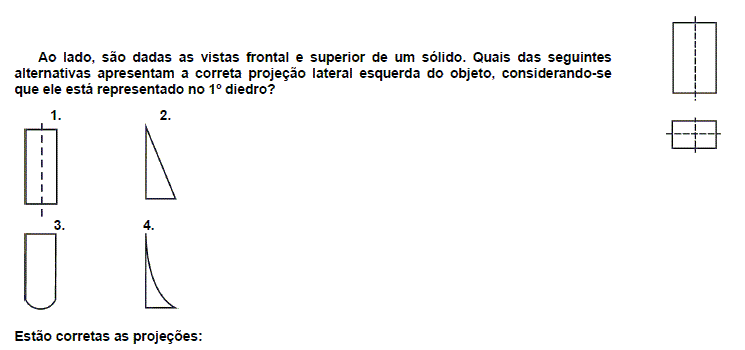

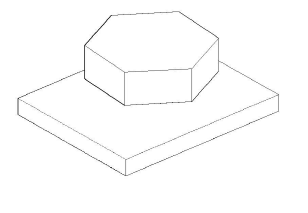

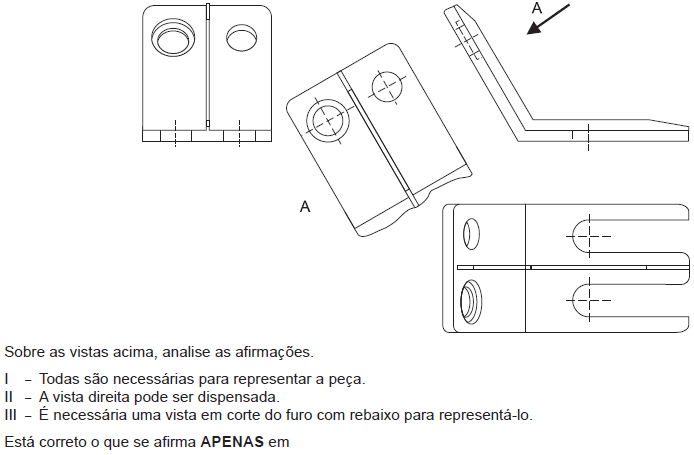

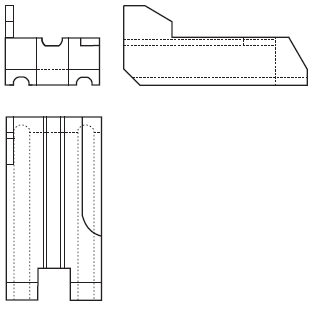

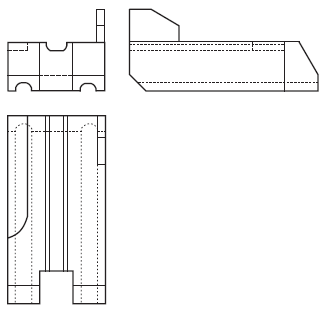

Com relação ao objeto representado em perspectiva através do desenho ao lado, é correto afirmar:

vistas preferenciais pelo terceiro diedro

vista lateral direita pelo primeiro diedro

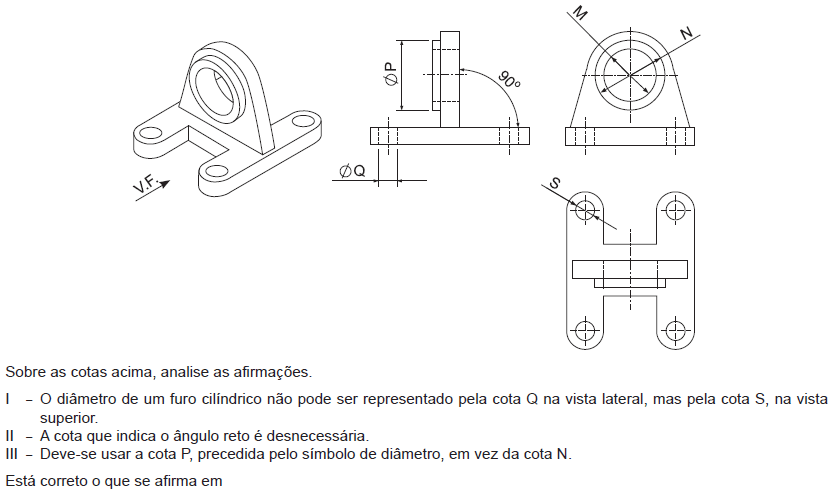

Para o processo de fabricação ou construção de um objeto projetado, é necessário que se forneçam suas medidas. Essas medidas são denominadas cotas. Com base nas normas da ABNT (Associação Brasileira de Normas Técnicas) para a colocação das cotas no desenho, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) São elementos da cotagem: linha auxiliar, linha de cota, limite da linha de cota e a cota.

( ) Se no desenho existir uma interrupção, a linha de cota também deverá ser interrompida.

( ) Preferencialmente, as cotas devem ser escritas acima e paralelamente às suas linhas de cotas e no centro.

( ) Um mesmo elemento deve ser cotado várias vezes no desenho, para melhor clareza.

( ) Somente uma seta de limitação da linha de cota é utilizada na cotagem de raio.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Considere a seguinte tabela:

Assinale a alternativa que completa os valores de acordo com a escala indicada, ou o valor da escala utilizada.

Considere as seguintes afirmativas relacionadas à figura apresentada ao lado:

1. As duas vistas não são suficientes para representar o objeto. Seria necessário representar a vista lateral esquerda.

2. A cota que representa a largura do objeto é 40 e o comprimento é 30.

3. A localização do furo é dada pela linha de simetria, que indica que o furo é centralizado.

4. O furo é passante, ou seja, atravessa a peça de um lado a outro.

Assinale a alternativa correta.

Sobre os tipos de desenhos elaborados para representar tubulações, analise as afirmações a seguir.

I - Os fluxogramas possuem a finalidade de mostrar o funcionamento do sistema, detalhando a representação da sequência de montagem.

II - As plantas de tubulação são desenhos feitos em escala, contendo todas as tubulações de uma determinada área, representadas em projeção horizontal.

III - Os desenhos isométricos são os feitos em perspectiva isométrica, sem escala.

Está correto o que se afirma em

Uma curva de nível de um terreno consiste no traçado do conjunto de pontos com mesma altitude. Considere a figura ao lado como a representação das curvas de nível de um terreno. Com base nessa representação, é correto afirmar:

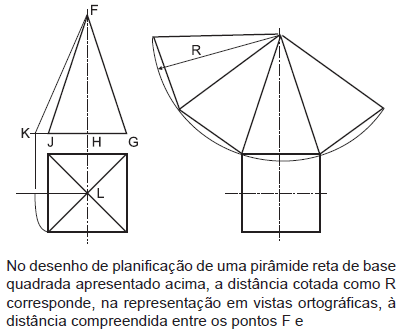

Sobre a criação de sólidos de revolução e seus cortes através de seções planas, é correto afirmar:

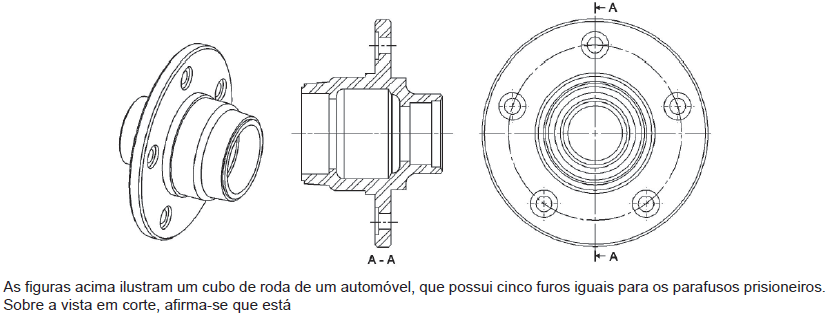

Nas figuras abaixo, a figura II representa o corte CD da peça mostrada na figura I.´

Indique a alternativa que representa de modo adequado os cortes nas respectivas seções.

A posição correta para a representação da vista da face esquerda, no primeiro diedro, seria à esquerda da vista da face frontal.
