Questões de Concurso sobre Técnicas em Desenho Mecânico

No desenho das vistas ortográficas do objeto apresentado em perspectiva, a aresta XY mostra-se em verdadeira grandeza na vista superior e como um ponto na vista frontal.

Os triângulos apresentados na figura é o eqüilátero, pois possui as medidas dos três lados diferentes.

As arestas que se mostram paralelas no conjunto das vistas ortográficas devem aparecer, também, paralelas nas perspectivas axonométricas.

As normas brasileiras de desenho técnico recomendam a utilização do método de representação que posiciona o objeto no primeiro diedro, com a vista lateral direita desenhada à direita da vista frontal.

De acordo com as vistas do objeto representado, a perspectiva que o representa corretamente é a (B).

No sistema diédrico, usam-se as projeções cônicas para produzir vistas ortográficas mais realísticas do que as das projeções paralelas.

Como o objeto é simétrico horizontalmente, não foi necessário desenhar a vista lateral esquerda.

Para traçar uma tangente a um ponto dado na circunferência, basta traçar a perpendicular ao raio que passa por esse ponto. Essa perpendicular será a tangente.

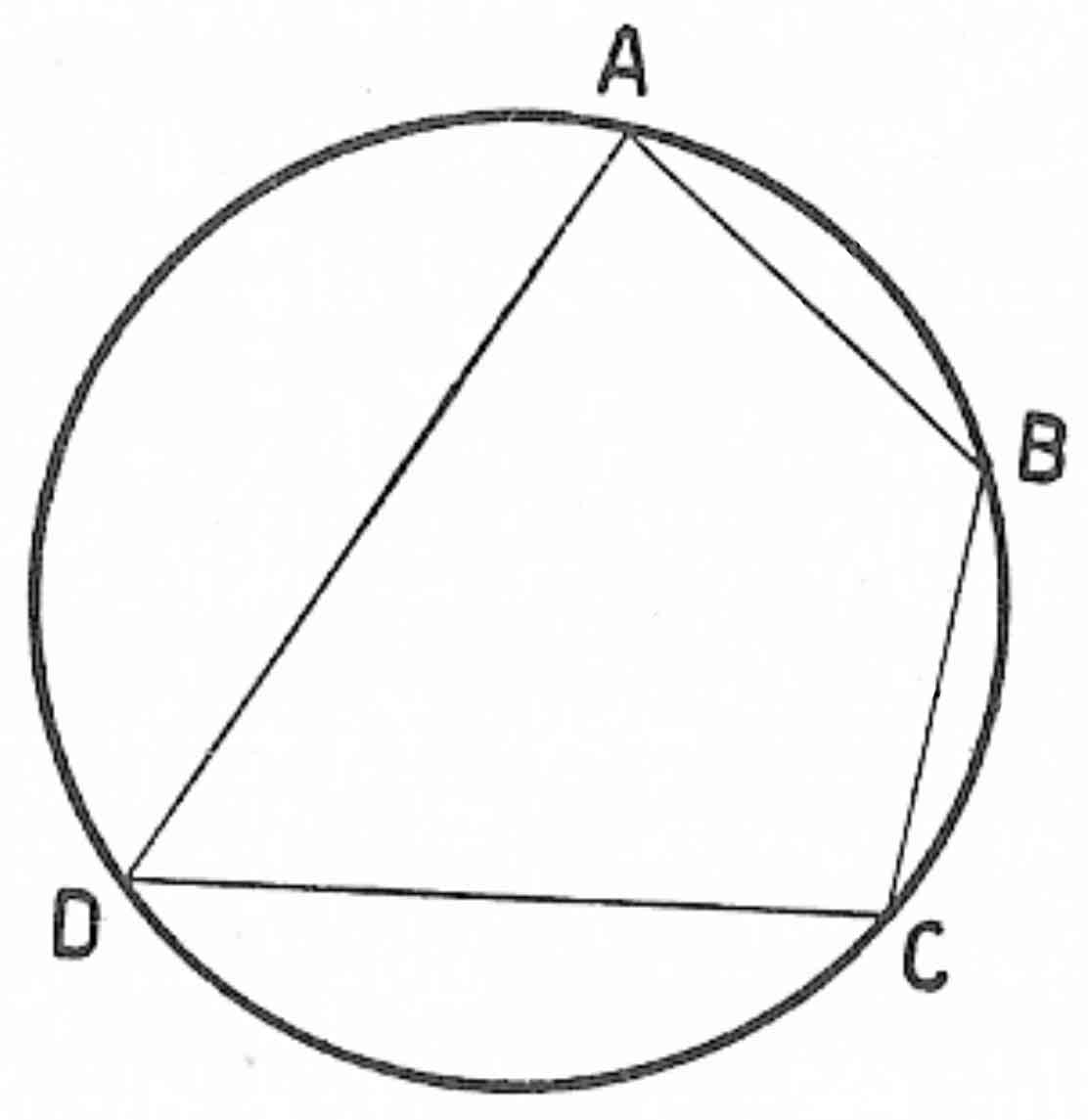

Considerando o quadrilátero ABCD inscrito em uma circunferência, conforme mostrado na figura abaixo, é correto concluir que o centro dessa circunferência encontra-se no ponto de intersecção das mediatrizes dos segmentos AB e CD.

É correto afirmar que, na figura apresentada, seja ABCD um quadrado e ABEF é um retângulo áureo.

A partir do desenho esquemático de um torno mecânico, identifique as partes assinaladas e suas respectivas funções básicas, apontando a opção que corresponde à planificação abaixo

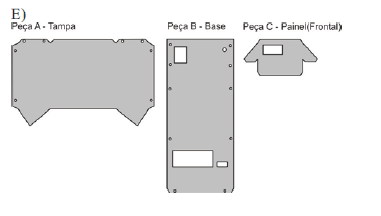

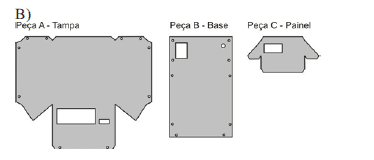

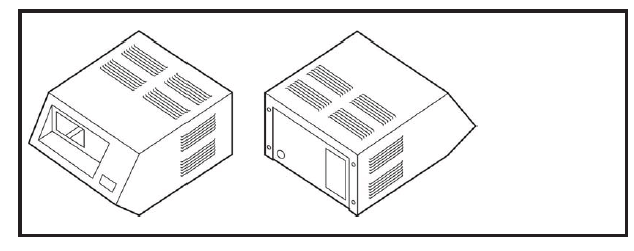

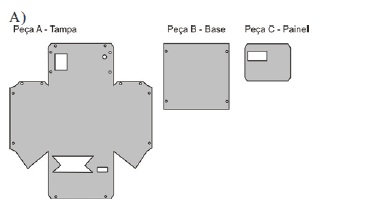

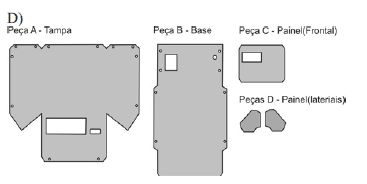

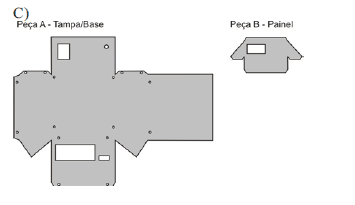

Analise a figura e indique o conjunto de planificações mais eficiente, considerando a facilidade produção (corte/vinco, furação, soldagem e acabamento) e a agilidade de montagem, sabendo-se que será utilizado a chapa de aço carbono galvanizado fina e para a união, a solda elétrica por ponto. (desconsidere as aletas de arrefecimentos)

A deformação linear ocorre quando são traçados segmentos de reta oblíquos em relação ao plano de projeção.

A seção de corte de um poliedro por um plano é definida pelos vértices produzidos pelo plano de corte sobre as arestas do poliedro.

Em uma perspectiva cônica, as dimensões e proporções das diferentes partes do desenho variam de acordo com a posição relativa entre o observador, o plano de projeção ou plano do quadro e o objeto representado.

As linhas traço-ponto presentes na vista frontal são linhas de centro da circunferência que define o arco.

No desenho das vistas ortográficas, o posicionamento da vista superior abaixo da vista frontal indica que foi adotado o método de representação com o objeto colocado no 3.º diedro.

Dos quatro diedros formados pelos planos que se interseccionam, o 2.º e o 4.º não são utilizados porque resultam em vistas ortográficas invertidas.

O centro do círculo inscrito em um triângulo dado, encontra-se no ponto de intersecção das bissetrizes do triângulo.

A diagonal é utilizada para localizar o centro de uma figura geométrica simétrica ou assimétrica.
