Questões de Concurso sobre Técnicas em Desenho Mecânico

Para a construção do quadrado apresentado na figura em um software como o Illustrator, deve-se utilizar a ferramenta de grade retangular. Para isso, basta dar dois cliques para abrir a caixa de propriedades, onde é possível configurar a quantidade de linhas e colunas que a figura terá, ou em quantas partes ela será dividida.

A escala 5:1 de um desenho de uma peça indica que 1 mm do desenho corresponde a 5 mm da peça real.

A posição do plano de corte deve ser indicada em um desenho por meio de uma linha traço-ponto, grossa nas extremidades e nos pontos de mudanças de direção e fina no restante do traçado.

O desenho tridimensional não apresenta elementos conceituais, pois é impossível concebê-lo na mente antes de assumir um formato físico.

Diferentemente do desenho bidimensional, no desenho tridimensional pode-se utilizar um cubo imaginário para estabelecer os elementos relacionais, como posição, direção, espaço e gravidade.

Uma perspectiva pode ser classificada em isometria, dimetria e trimetria; a isométrica acontece quando os eixos x, y e z estão separados por 120 graus.

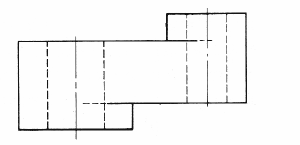

Na figura, a representação das arestas ocultas não foi feita de acordo com as normas da Associação Brasileira de Normas Técnicas (ABNT).

Para construir a moldura representada na figura b, devem ser utilizados dois sarrafos ligeiramente mais compridos e dois mais curtos, todos com extremidades retas.

A moldura representada na figura c é o modo mais complexo de fazer uma moldura quadrada, utilizando quatro sarrafos de madeira, com extremidades retas, todos com o mesmo comprimento.

Considerando que vértice é um ponto conceitual onde os planos se encontram e as arestas são retas conceituais formadas pela união de dois planos não paralelos, desse modo um cubo tem seis vértices, dez arestas e quatro faces.

Ao desenhar uma projeção ortográfica de uma peça no primeiro diedro, a vista superior deve ser representada acima da vista frontal.

A divisão de um segmento de reta em três partes iguais pode ser feita da seguinte forma: construir uma reta auxiliar; fazer uma abertura qualquer no compasso e transportar essa medida três vezes sobre a reta auxiliar; repassar essa medida, com o próprio compasso para a reta que se quer dividir.

A vista A mostrada na figura corresponde à vista da parte inferior da peça.

Para dividir um segmento de reta, sem cálculos ou régua, basta um par de esquadros e um compasso.

O desenho tridimensional é constituído de três dimensões primárias, que consistem em uma direção vertical, que vai para cima e para baixo; uma direção horizontal que vai para a esquerda e para a direita; e uma direção transversal que vai para a frente e para trás.

Para construir uma moldura quadrada e plana, quatro sarrafos de comprimentos iguais podem ser chanfrados e colados, conforme ilustrado na figura a.

O desenho a seguir representa a vista frontal da figura em perspectiva.

O ponto tangente de dois círculos situar-se-á nas circunferências de ambos os círculos e, em uma linha reta que liga os centros dos dois círculos.

Para traçar a bissetriz de um ângulo, deve-se dividir esse ângulo em duas partes iguais.

O perímetro é a medida do contorno de uma figura plana, ou seja, a soma das medidas dos lados de um polígono.
