Questões de Concurso sobre Técnicas em Desenho Mecânico

Os pontos C e D podem ser determinados pelas circunferências traçadas e pelas linhas que ligam os pontos 1 e 2 ao ponto G.

Uma das formas de encontrar o ângulo entre duas retas, é a utilização do método de rebatimento do plano por elas definido, no qual busca-se tornar o plano paralelo a um dos planos de projeção para que o ângulo apareça em verdadeira grandeza.

Por fazerem parte do sistema de perspectivas axonométricas, ambas as perspectivas, isométrica e cavaleira, mostram, em verdadeira grandeza, detalhes irregulares ou circulares presentes na face frontal de um objeto.

O método de mudança de plano consiste na troca do plano de projeção horizontal pelo plano de projeção vertical para que haja inversão das vistas e das projeções em verdadeira grandeza.

A localização do centro geométrico de um triângulo eqüilátero é feita por meio de duas bissetrizes perpendiculares aos lados que se interseccionam no centro do triângulo.

Os desenhos arquitetônicos de portas em uma planta-baixa são exemplos de aplicação do método de rotação para delimitar a área livre necessária à abertura da porta.

Os diedros são os espaços formados pelo cruzamento de dois planos perpendiculares entre si, nos quais se situam o observador e os objetos projetados sobre esses planos.

A diagonal é um segmento de reta que une os lados consecutivos de um polígono.

As seis vistas convencionais do desenho técnico — frente, superior, laterais direita e esquerda, inferior e posterior — são obtidas por projetantes ortogonais aos planos de projeção de cada vista.

É correto afirmar que, para cada polígono regular, há um processo de circunscrição diferente.

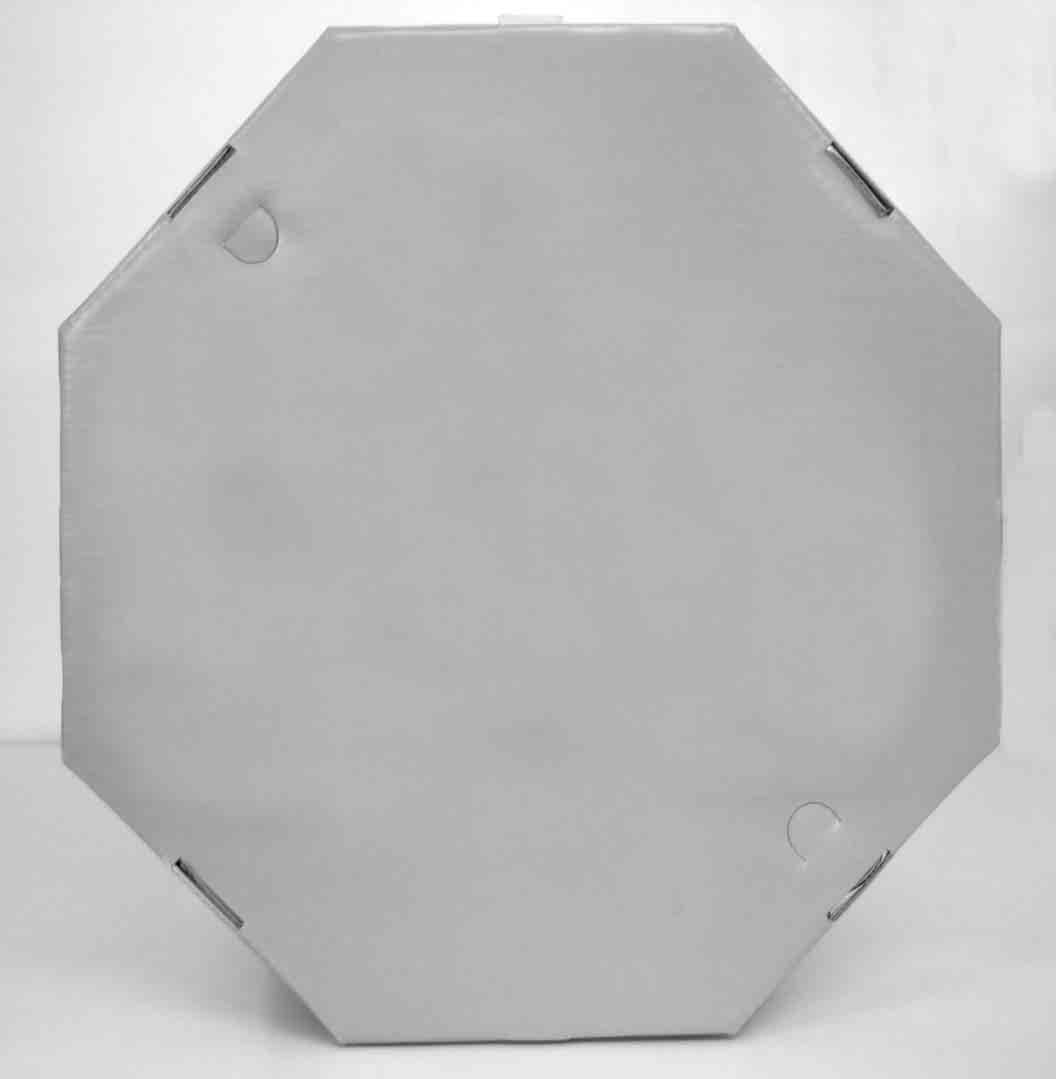

Para a construção do polígono regular representado na figura abaixo, é necessário traçar inicialmente todos os ângulos, de tal forma que a soma dos ângulos dos vértices opostos seja igual a 90º.

Ao subtrair um quadrado de um retângulo áureo o que sobra é também um retângulo áureo.

Tendo como referência a peça mostrada na figura acima, assinale a opção correta acerca do número de vistas necessárias para representá-la em perspectiva isométrica.

No desenho de projetos mecânicos, é comum representar as características de forma, orientação, posição e batimento, assim como tolerâncias dimensionais que os desenhos de elementos mecânicos devem ter.

Com base nessas informações, assinale a opção que indica corretamente qual é o significado da representação de símbolos mostrados na figura acima

A circunferência é um sólido geométrico gerado pela rotação completa de um semicírculo em torno do seu diâmetro e cuja superfície (esférica) tem todos os seus pontos igualmente distantes de um ponto interior chamado centro.

As vistas ortográficas dos poliedros são compostas apenas pelas projeções das suas faces aparentes sobre os planos de projeção.

Denomina-se cavaleira a representação perspectiva apresentada, sendo esta obtida segundo eixos perpendiculares aos planos de projeção, com redução nas medidas de profundidade.

Um retângulo dado pode ser inscrito em uma circunferência porque seus ângulos são todos retos, isto é, são inscritíveis.

Para traçar circunferências (arcos) deve-se marcar previamente, sobre linhas perpendiculares entre si, o raio e, a seguir, fazer o traçado do arco.

No caso das perspectivas apresentadas, a representação do arco de circunferência obedece a um traçado ovóide que tem centro justamente no centro da circunferência.
