Questões de Concurso sobre Técnicas em Desenho Mecânico

A circunferência que passa pelo pontos A, B e 2 tem seu centro em B.

Para construir um triângulo qualquer sendo dada a medida dos três lados, basta dividir a medida maior em três partes e, em seguida, transferi-las com uma régua.

O círculo, representado em perspectiva isométrica, terá sempre a forma de um círculo, independente da face do modelo ou da peça representadas.

Nos desenhos das vistas, as linhas tracejadas representam arestas descontínuas que se projetam como pontos em planos perpendiculares a elas.

O volume útil do tanque apresentado no desenho é superior à capacidade especificada.

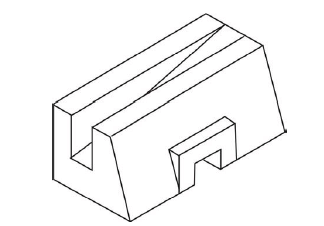

A partir da perspectiva isométrica de uma peça apresentada abaixo, assinale a opção que representa as projeções ortogonais (três vistas) desta peça.

O desenho de planta não está coerente com o desenho de corte.

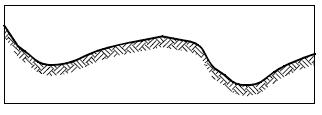

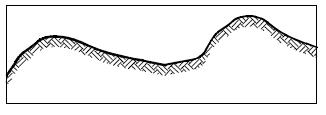

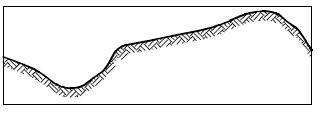

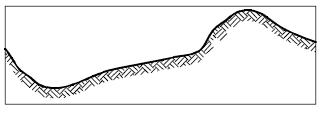

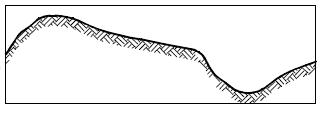

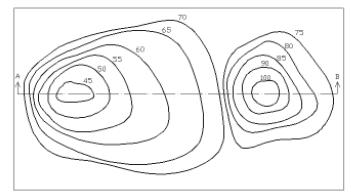

Dadas as curvas de nível de uma superfície, assinale a alternativa que corresponde ao corte de perfil AB.

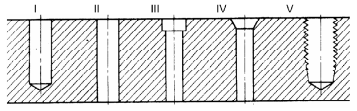

O desenho mecânico visa fornecer as informações necessárias à fabricação ou montagem de um objeto sem a necessidade de outras informações além daquelas oferecidas pelo próprio desenho. A figura 5 abaixo representa uma peça com furos realizados por diferentes ferramentas pequenas, sendo indicados por algarismos romanos.

Figura 5

Com base nos princípios do desenho mecânico e na figura 5, assinale a alternativa correta.

O furo central do carretel deve ser usinado com uma rugosidade máxima de 12,5 mm.

Nos desenhos apresentados por fabricantes e desenhistas, existe uma forma de indicar o estado de uma superfície. A forma é a apresentada na figura 39, sendo a letra b correspondente:

A tolerância de fabricação para o diâmetro externo é de 0,10 mm.

Os raios de arredondamento entre os flanges e o eixo do carretel são de usinagem facultativa, podendo ficar no estado em que chegaram da fundição.

O hachuramento do carretel indica que ele foi fabricado em ferro fundido.

A partir das vistas dadas, adote o 1^o Diedro e selecione a alternativa que corresponde à projeção Isométrica.

Na figura I, quando o cone de revolução intersecciona com um plano secante paralelo ao seu eixo gerador, resulta uma curva denominada parábola.

A figura I prova que, em um triângulo, as mediatrizes dos lados se cortam em um ponto eqüidistante dos seus três vértices que se chama circuncentro.

Se uma face de um objeto qualquer deve ser desenhada em escala natural e segundo as projeções ortográficas, então essa face poderá ser representada no desenho menor ou igual ao seu tamanho real, dependendo da sua posição e inclinação com relação ao plano de projeção considerado.

Segundo a figura I, para o correto desenho de um pentágono regular, é necessário definir previamente o raio de uma circunferência e também a dimensão do segmento AB que compõe o lado do pentágono.

O diâmetro de uma curva plana é o lugar geométrico dos meios de todas as cordas paralelas a uma mesma direção. Assim, se dois diâmetros são conjugados, um deles divide ao meio as cordas paralelas ao outro, conforme mostrado na figura III.
