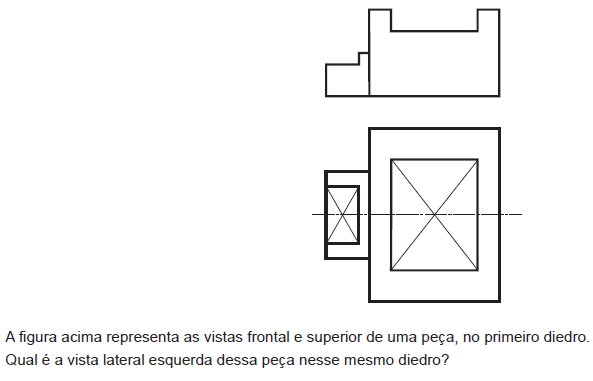

Questões de Concurso sobre Técnicas em Desenho Mecânico

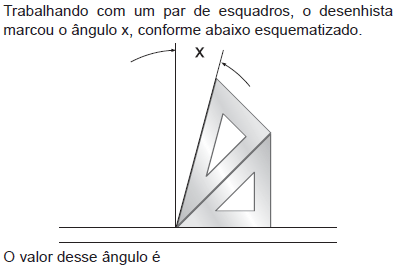

10º

15º

20º

25º

30º

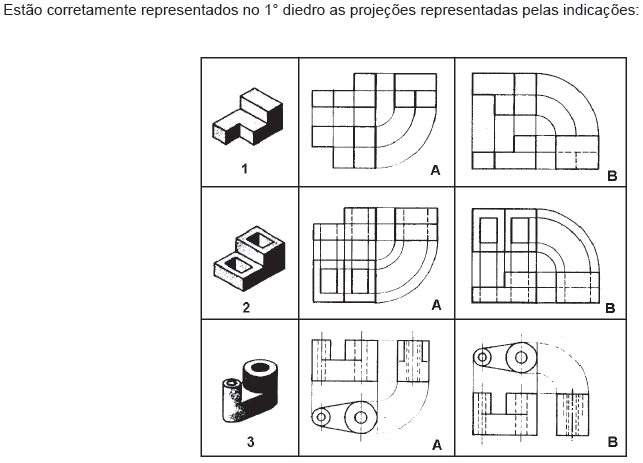

1–A, 2–A, 3–A.

1–B, 2–B, 3–B.

1–A, 2–B, 3–A.

1–B, 2–A, 3–B.

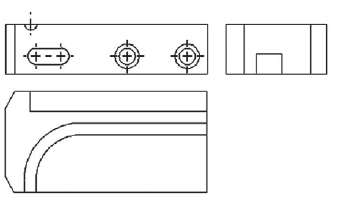

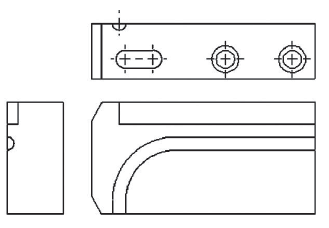

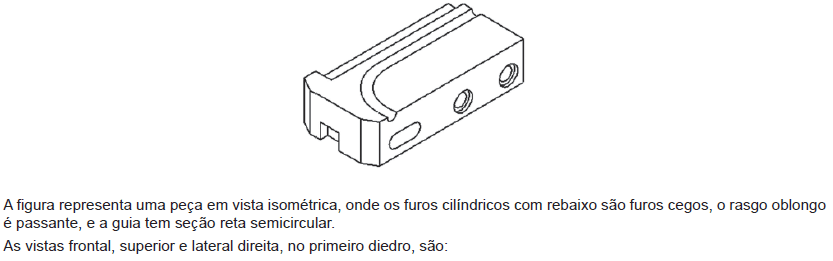

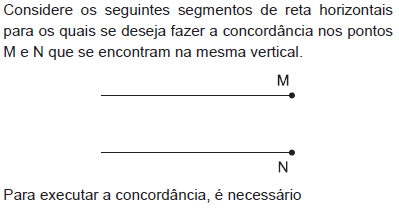

traçar o segmento MN; dividi-lo ao meio, achando o ponto P, centro do arco de concordância.

traçar o segmento MN; traçar a bissetriz de cada ângulo, que se encontram no ponto P, centro do arco de concordância.

traçar o segmento MN; dividi-lo ao meio, achando o ponto Q; dividir MQ e NQ ao meio, encontrando os pontos P1 e P2, centros dos arcos de concordância partido de M e de N, respectivamente.

posicionar a ponta seca do compasso em M e traçar um arco com raio MN; repetir para o ponto N; o encontro dos arcos é o ponto P, centro do arco de concordância.

prolongar as retas, marcando a medida MN a partir de M e N, determinando os pontos M’ e N’, respectivamente; traçar o segmento M’N’; dividi-lo ao meio, achando o ponto P, centro do arco de concordância de MN.

todas as alvenarias têm altura de 3,0 m.

a divisão entre os dois estoques é feita por 1 degrau.

a divisão entre os dois estoques é feita com alvenaria de 1,50 m de altura.

o piso do estoque 1 está 1,50 m mais alto que o piso do estoque 2.

o piso do estoque 1 está 1,50 m mais baixo que o piso do estoque 2.

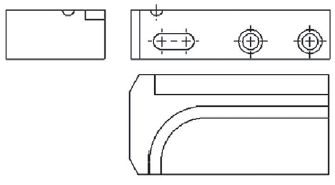

Para diferenciar as vistas de um mesmo elemento de uma peça, recomenda-se a utilização de linhas com espessuras diferentes nas vistas utilizadas.

As linhas contínuas largas são usadas para indicar elementos visíveis de uma peça.

O traçado de uma linha invisível predomina sobre o traçado de uma linha visível coincidente de uma peça em qualquer vista.

As vistas auxiliares têm todas as linhas tracejadas.

As linhas de centro e de eixos de simetria são sempre indicadas com traço contínuo.

A projeção do retângulo sempre resulta em um quadrado.

A projeção do maior lado do retângulo pode ter medida maior do que o tamanho real do menor lado do mesmo retângulo.

A projeção do retângulo pode ser reduzida a um ponto.

Para qualquer inclinação do retângulo com o plano, seus ângulos retos têm sempre as projeções segundo ângulos retos.

Se o retângulo formar ângulo de 90º com o plano, sua projeção será um retângulo.

0,048 x 0,16.

0,48 x 1,6.

4,8 x 1,6.

4,8 x 16.

48 x 160.

As interseções do plano de corte com as peças são representadas com hachuras.

Os planos das vistas em corte passam obrigatoriamente por eixos de simetria das peças.

As vistas em corte apresentam sempre todas as medidas iguais às medidas reais das peças.

Os planos de corte são representados sempre paralelos à vista superior da peça.

O corte em desvio acontece quando o plano de corte forma 45º com a vista frontal da peça.

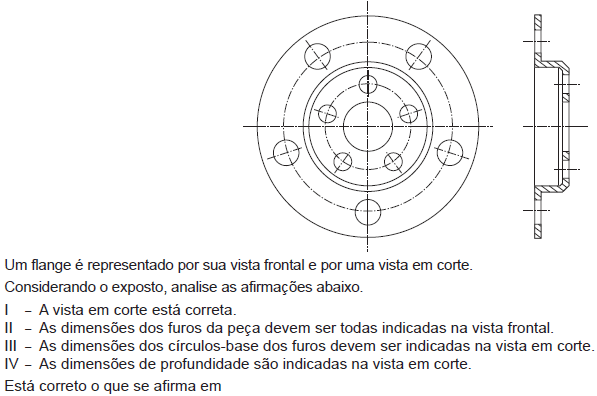

I, II e III, apenas.

I, II e IV, apenas.

I, III e IV, apenas.

II, III e IV, apenas.

I, II, III e IV.

Deixar a mostra detalhes internos.

Representar detalhes externos.

Representar furos passantes.

Representar de modo claro detalhes nas vistas ortográficas.

Representar de modo claro os detalhes internos das peças ou de conjuntos.

seções.

ruptura.

corte parcial.

vista auxiliar.

meio corte.

A projeção de AB sempre será um segmento de reta.

A projeção sempre será maior ou igual ao tamanho real de AB.

Dependendo da posição de AB, sua projeção pode ser reduzida a um ponto.

Se AB formar ângulo diferente de 90º com o plano, a projeção do ponto médio de AB nesse plano coincide com a projeção de A ou B.

Quando AB for paralelo ao plano, sua projeção será reduzida a um ponto.

As vistas ortográficas de um objeto são obtidas sobre planos oblíquos entre si.

O objeto deve ser posicionado com suas faces oblíquas aos planos de projeção.

A ABNT adota o sistema de projeção no 2º diedro.

A vista de frente é também denominada elevação e a superior é denominada planta.

A projeção vertical corresponde à vista superior, e a horizontal à de frente.
