A resiliência, a ductilidade e a tenacidade estão entre as principais propriedades mecânicas de um metal conforme o seu estado de solicitação e estão associadas a outras de caráter termodinâmico, que nortearão o uso mais adequado deste material na construção civil. Considere estas propriedades e suas definições a seguir:
PROPRIEDADES
(1) Resiliência
(2) Ductilidade
(3) Tenacidade
DEFINIÇÕES
(A) Capacidade de deformação antes da ruptura.
(B) Capacidade de absorção de energia na região plástica, isto é, até o limite de ruptura.
(C) Capacidade de absorção de energia na região elástica, isto é, sem sofrer deformação plástica.
A associação correta entre a propriedade e sua definição é
A
1 (C); 2 (A); 3 (B).
B
1 (A); 2 (B); 3 (C).
C
1 (B); 2 (A); 3 (C).
D
1 (B); 2 (C); 3 (A).
Ano:
2021
Com relação às características da madeira, assinale (V) para a afirmativa verdadeira e (F) para a falsa.
( ) é um bom isolante térmico
( ) é sensível à umidade
( ) é um material homogêneo
As afirmativas são, na ordem apresentada, respectivamente,
A
V – F – F.
B
V – V – F.
C
V – F – V.
D
F – F – V.
E
F – V - F.
A respeito de vigas de aço, submetidas à flexão simples, é correto afirmar que:
A
com base em ensaios experimentais, os elementos de aço submetidos a esse tipo de flexão podem alcançar níveis de tensão mais elevados. Nesse sentido, a ruptura do aço está associada à plastificação de todos os pontos que compõem a seção transversal
B
no diagrama momento-curvatura de uma viga fletida, caso não haja flambagem local e global, o comportamento é linear até o instante em que o momento fletor atinge o valor do momento de plastificação total (Mp)
C
o dimensionamento de barras à flexão está diretamente ligado aos conceitos de “momento de início de plastificação” (My), que representa a capacidade resistente, e “momento de plastificação total” (Mp)
D
em uma viga biapoiada sob carga distribuída crescente, as fibras mais internas da seção transversal vão gradativamente plastificando até o ponto de plastificação total da seção transversal
Sabe-se que a madeira é um material bem resistente. Seu emprego na construção civil ainda é muito presente. É indispensável profissional legalmente habilitado para a execução e projeto. Para o correto dimensionamento, é preciso que se considere o carregamento especificado pelo conjunto das ações que tem probabilidade não desprezível de atuação simultânea. Quanto ao carregamento, pode-se afirmar que:
A
Um carregamento é normal quando leva em consideração apenas as ações decorrentes do uso previsto para a construção. Admite-se que um carregamento normal corresponda à classe de carregamento de longa duração, podendo ter duração igual ao período de referência da estrutura.
B
Um carregamento é especial quando inclui a atuação de ações variáveis de natureza ou intensidade especiais. É admitido que um carregamento especial corresponda à classe de carregamento de duração instantânea.
C
Um carregamento é excepcional quando inclui ações excepcionais que podem provocar efeitos catastróficos. É admitido que um carregamento excepcional corresponda à classe de carregamento definida pela duração acumulada prevista para a ação variável considerada.
D
Um carregamento de construção é permanente e deve ser definido em cada caso particular em que haja risco de ocorrência de estados limites últimos já durante a construção. Admite-se que um carregamento de construção corresponda à classe de carregamento de duração instantânea.
No projeto, usualmente devem ser considerados os estados limites últimos caracterizados por, EXCETO:
A
Perda de equilíbrio, global ou parcial, admitida a estrutura como um corpo rígido.
B
Ruptura ou deformação plástica excessiva dos materiais.
C
Transformação da estrutura, no todo ou em parte, em sistema isostático.
D
Instabilidade por deformação.
E
Instabilidade dinâmica.
Considerando os requisitos para execução e controle de obras de alvenaria estrutural, sobre as especificações necessárias do graute, são considerados estruturais e aplicáveis à alvenaria grautes com resistência a partir de _______ MPa. A consistência de graute deve ser adequada para preencher todos os vazios sem que haja segregação. Caso seja utilizada cal, o teor não pode ser superior a _______% em volume em relação ao cimento. Os agregados devem ter dimensão inferior a _______ da menor dimensão dos vazados a serem preenchidos.
Assinale a alternativa que preenche correta e respectivamente as lacunas.
A
5 / 8 / 1/4
B
10 / 10 / 1/5
C
15 / 10 / 1/4
D
20 / 15 / 1/2

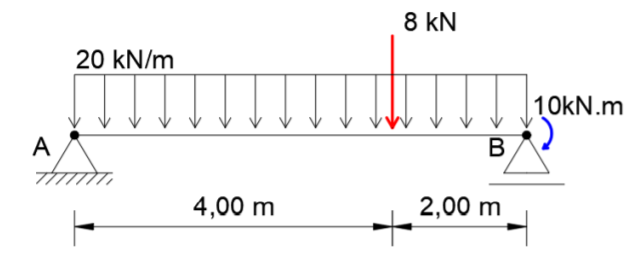

Dada a viga isostática biapoiada abaixo, com uma carga distribuída ao longo de todo seu comprimento de 20 kN/m, uma carga pontual de 8 kN em x = 4 m e um momento fletor pontual de 10 kN.m no ponto B, assinale a alternativa que apresenta corretamente os esforços internos em x=2 metros.
A
Nc=8 kN; Vc=20 kN; Mc=84 kN.m
B
Nc=0 kN; Vc=21 kN; Mc=82 kN.m
C
Nc=4 kN; Vc=8 kN; Mc=-10 kN.m
D
Nc=0 kN; Vc=-19 kN; Mc=128 kN.m
E
Nc=14 kN; Vc=28 kN; Mc= -28 kN.m

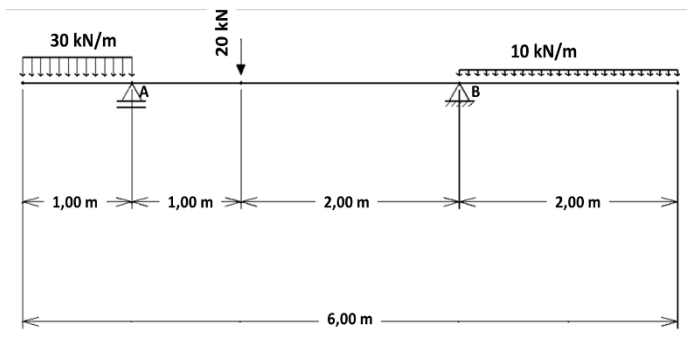

Considere a viga isostática biapoiada e sujeita a ações de cargas conforme figura a seguir para responder as questões 2 e 3:
É CORRETO afirmar que as reações verticais nos apoios A e B, denominadas como RA e RB, são aproximadamente iguais a:
A
RA = 41,67kN e RB = 28,33kN.
B
RA = 47,90kN e RB = 22,10kN.
C
RA = 52,50kN e RB = 17,50kN.
D
RA = 44,20kN e RB = 25,80kN.
Em projetos estruturais de madeira, o coeficiente de modificação (kmod) é usado para alterar os valores de cálculo das propriedades do material em função da classe de umidade, da classe do carregamento e da qualidade da madeira utilizada. Este coeficiente é obtido pelo produto entre três coeficientes parciais de modificação (kmod,1, kmod,,2 e kmod,,3). Sobre os coeficientes parciais de modificação, todas as alternativas estão corretas, EXCETO:
A
O kmod,1 leva em conta a classe de umidade e o tipo de madeira utilizada.
B
O kmod,,3 leva em conta a qualidade da madeira usada, podendo ser de primeira ou segunda categoria.
C
O kmod,,2 leva em conta a classe de umidade e o tipo de madeira utilizada.
D
O kmod,1 leva em conta a classe do carregamento e o tipo de madeira utilizada.
A função de uma estrutura em uma construção é clara: manter uma edificação de pé, promovendo a segurança da edificação e de seus usuários. Dado tal informação qual das alternativas abaixo expões uma situação insegura em relação a qualidade estrutural.
A
Uma edificação executada em concreto armado, devidamente calculada, executada com formas de madeira e nivelada com equipamentos de precisão.
B
Uma construção realizada com estrutura metálica, depositada sobre alicerces de concreto armado e construída por empresa especializada.
C
Uma construção realizada de elementos reaproveitados de demolições anteriores, os quais foram utilizados sem análise prévia, com mão de obra não especializada, sem a presença de um responsável técnico qualificado.
D
Uma construção realizada com pilares e vigas de madeira, apoiada sobre estrutura de concreto armado, coberta com telhas cerâmicas e forrada em madeira de primeira qualidade.
Segundo o item 10.3 da NBR 6.118/2014, a segurança das estruturas de concreto deve sempre ser verificada em relação aos estados-limites últimos. Nas alternativas a seguir estão listados alguns deles, À EXCEÇÃO DE UMA. Assinale-a.
A
perda de equilíbrio da estrutura, admitida como corpo rígido
B
esgotamento da capacidade resistente da estrutura, no seu todo ou em parte, considerando os efeitos de segunda ordem
C
aparência e durabilidade da estrutura
D
colapso progressivo da estrutura
E
esgotamento da capacidade resistente da estrutura, no seu todo ou em parte, devido às solicitações normais e tangenciais
Nas estruturas de madeira é importante destacar que esse material possui diferentes propriedades em relação aos diversos planos ou direções, perpendiculares entre si. A madeira tem suas peculiaridades; não há simetria de propriedades em torno de qualquer eixo. Por esse motivo, podemos afirmar que a madeira é um material
A
anisotrópico.
B
isotrópico.
C
ortotrópico.
D
politrópico.
E
assimétrico.
Um material estrutural para ser considerado como tal, deve possuir outras características, que não sejam somente a resistência à tração e/ou compressão, ele deve apresentar características como plasticidade e elasticidade. Os principais materiais estruturais aplicados à construção civil são: o aço, concreto e a madeira. Sobre o cálculo e dimensionamento das estruturas de concreto, aço e madeira, assinale a alternativa correta:
A
O aumento da resistência ao escoamento pode ser utilizado no dimensionamento de barras de aço submetidas à compressão, que estejam sujeitas à redução de capacidade devido à instabilidade local. Assim, a variação nas dimensões da seção devida à estricção ocorrida na chapa quando dobrada é considerada para efeito de dimensionamento.
B
O material dos pilares reais de aço se comporta como não linear até um determinado nível de carregamento e, após o limite de proporcionalidade, passa a comportar-se de forma elástico-linear. Dessa forma, o estado limite último de pilares reais de aço pode ser o escoamento total da seção (Ny), ocorrendo, na prática o fenômeno teórico da flambagem.
C
As ligações representam um importante ponto no dimensionamento das estruturas de madeira, pois toda estrutura de madeira apresenta partes a serem interligadas. Basicamente a norma brasileira considera dois tipos de ligações entre peças de madeira: pinos metálicos e cavilhas de madeira. Os pinos metálicos correspondem aos pregos e parafusos. As cavilhas são pinos de madeira torneados, ou seja, pino de madeira com corte longitudinal em diagonal.
D
De modo geral, no projeto de uma viga de concreto armado, o dimensionamento à flexão e o deslocamento vertical (flecha) determinam as dimensões da seção transversal e a armadura longitudinal. O dimensionamento da viga ao esforço cortante é normalmente feito na sequência, determinando-se a chamada armadura transversal. O dimensionamento das estruturas de concreto armado toma como base normalmente as tensões sx e txy.
A madeira é um material amplamente utilizado na construção civil tanto como componente construtivo quanto como elemento estrutural. Com relação as características desse material é correto afirmar que
A
a resistência à tração paralela às fibras da madeira é maior que sua resistência à compressão paralela às fibras.
B
o aumento de teor de umidade da madeira, até o ponto de saturação das fibras, implica em aumento da resistência mecânica do material.
C
as resistências à compressão paralela e normal e às fibras da madeira são estatisticamente iguais.
D
o módulo de elasticidade da madeira é da mesma ordem de grandeza do concreto, porém seu comportamento é dúctil.
E
quanto maior é a densidade do madeira mais resistente ela será, no entanto, seu módulo de elasticidade cai bastante.
É bem comum o uso da madeira como material de construção, seja como material permanente ou como elemento provisório, como, por exemplo, em andaimes, formas ou escoras. Sobre este insumo, pode-se afirmar que
I. é sensível à umidade.
II. resiste bem à tração, porém menos à compressão.
III. resiste mais às tensões cisalhantes no sentido axial.
IV. em geral, não possui qualidade como isolante térmico.
Está correto apenas o que se afirma em
A
I e II.
B
II e III.
C
III e IV.
D
I, III e IV.
Recebendo um projeto estrutural, é encontrada uma tabela de resumo de aço, conforme exposta abaixo.
Tabela de Resumo de Aço
AÇO | DIÂMETRO (mm) | PESO + 10% (kg) |
CA-50 | Ø 6.3 | 42,7 |
CA-50 | Ø 8.0 | 154,8 |
CA-50 | Ø 10.0 | 164,2 |
CA-50 | Ø 12.5 | 325,6 |
CA-50 | Ø 16.0 | 134,8 |
Calcule a quantidade de barras de aço necessárias para executar o projeto (desconsiderar os 10% inclusos na tabela e arredondar a quantidade de barras para cima, ou seja, para o próximo valor inteiro).
Dados:
- 1 barra de aço = 12m
- Massa nominal da barra de 6.3mm (kg/m) = 0,245
- Massa nominal da barra de 8.0mm (kg/m) = 0,395
- Massa nominal da barra de 10.0mm (kg/m) = 0,617
- Massa nominal da barra de 12.5m (kg/m) = 0,963
- Massa nominal da barra de 16.0mm (kg/m) = 1,578
A
3 barras de 6.3mm; 1 barra de 8mm; 8 barras de 10.0mm; 24 barras de 12.5mm; 16 barras de 16.0mm
B
14 barras de 6.3mm; 30 barras de 8mm; 21 barras de 10.0mm; 26 barras de 12.5mm; 7 barras de 16.0mm
C
15 barras de 6.3mm; 33 barras de 8mm; 23 barras de 10.0mm; 29 barras de 12.5mm; 8 barras de 16.0mm.
D
159 barras de 6.3mm; 357 barras de 8mm; 242 barras de 10mm; 308 barras de 12.5mm; 78 barras de 16.0mm.
A estrutura é conjunto formado pelas partes resistentes que garantem a estabilidade de um objeto de projeto, por exemplo, uma edificação. Quando se projeta uma estrutura, a análise do comportamento estrutural exige que sejam feitas algumas simplificações que conduzem a modelos estruturais. Com relação aos conceitos básicos de análise estrutural, assinale a alternativa correta:
A
Cabos são estruturas lineares, extremamente flexíveis, capazes de resistir a esforços de tração, de compressão, de flexão e de torção. Uma das características dos cabos é que os esforços normais máximos ocorrem nas seções dos cabos próximas aos vínculos internos, pois é onde a componente vertical do esforço normal, NY, é de maior valor.
B
O comportamento dos arcos difere do comportamento dos cabos em um aspecto básico: se o carregamento no cabo se modifica, o cabo mantém sua geometria, devido a sua maior rigidez ao compará-lo ao arco, e não possui mais uma forma funicular para a nova condição de carregamento. Por outro lado, se o carregamento no arco se altera, o arco muda de forma e assume uma nova geometria funicular.
C
Grelha é uma estrutura reticulada plana submetida a carregamentos perpendiculares ao seu plano. Na construção civil, este tipo de sistema estrutural é composto por um sistema de vigas, perpendiculares ou não entre si, que se interceptam, estando interligadas nos pontos de interseção. A vantagem deste sistema de vigas interligadas está no funcionamento conjunto de todos elementos resistentes para qualquer posição de carregamento.
D
Efeito elástico trata-se do esforço, sendo axial ou cortante. Assim, a linha de um efeito elástico E em uma dada seção S é a representação gráfica do valor deste efeito em S produzido por uma carga concentrada unitária (de baixo para cima) que percorre a estrutura.
Na análise estrutural deve ser considerada a influência de todas as ações que possam produzir efeitos significativos para a estrutura, levando-se em conta os estados-limites últimos e de serviços. Considerando as ações causadas no uso e ocupação de edificações nos projetos de estruturas de aço e de estruturas mistas de aço e concreto de edifícios, é CORRETO afirmar, quanto às ações:
A
Exemplos de ações permanentes indiretas são peso próprio da estrutura, pesos próprios dos elementos construtivos fixos e das instalações permanentes.
B
Ações permanentes diretas são constituídas pelas deformações impostas por retração e fluência do concreto, deslocamento de apoio e imperfeições geométricas.
C
As ações variáveis mais comuns possuem relação com uso e ocupação da edificação.
D
Ações excepcionais são ações que acontecem com frequência nas edificações, mas como não possuem descrição normativa não precisam ser incluídas nos cálculos.
E
Os esforços causados pela ação dos ventos não devem ser considerados, já que valores sazonais são difíceis de serem metrificados.
São muitas as ligações (encaixes e emendas) realizadas nas peças de uma estrutura de madeira. A figura abaixo mostra uma dessas ligações, uma ligação realizada entre peças inclinadas.
A ligação destacada na figura acima é denominada
A
Mão francesa.
B
Engastamento.
C
Sambladura.
D
Mão amiga.
Analise as assertivas: l. Durante o período de vida da construção, podem ocorrer os seguintes tipos de carregamento: carregamento normal, carregamento especial e carregamento excepcional. Admite-se que o carregamento normal possa ter duração igual ao periodo de referência da estrutura, e sempre deve ser considerado na verificação da segurança, tanto em relação a estados limites últimos quanto em relação a estados limites de serviço. ll. Os carregamentos especiais são transitórios, com duração muito pequena em relação ao período de referência da estrutura. Os carregamentos especiais são em geral considerados apenas na verificação da segurança em relação aos estados limites últimos, não se observando as exigências referentes aos estados limites de serviço. Ill. O carregamento excepcional é transitório, e sua duração deve ser definida em cada caso particular Devem ser consideradas tantas combinações de ações quantas sejam necessárias para verificação das condições de segurança em relação a todos os estados limites que são de se temer durante a fase de construção.
Está(ão) INCORRETA(S):
A
Apenas l.
B
Apenas ll.
C
Apenas lll.
D
Apenas l e lll.
E
l, ll e lll.
