Questões de Concurso sobre Estruturas

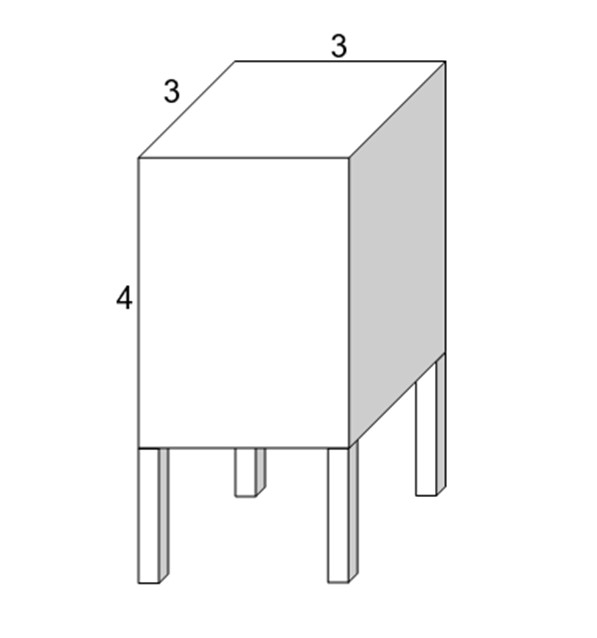

Seja uma caixa d’água elevada em concreto armado de dimensões 3x3x4m, apoiada em 4 pilares, conforme mostra a figura a seguir:

Considerando a caixa d’água cheia, o diagrama que representa corretamente o momento fletor na laje de fundo da caixa é

Analise as seguintes afirmações sobre elementos de carpintaria:

I-As Cunhas são peças de madeira que podem ser usadas para regular a altura dos pés direitos de escoramento em lajes.

II-Gravatas ou gastalhos são peças que reforçam e fazem o fechamento das formas de pilares e vigas.

III-Os Chapuzes são grandes peças feitas de caibros usadas para travar fundos terças em telhados.

Dentre as alternativas anteriores, estão CORRETAS:

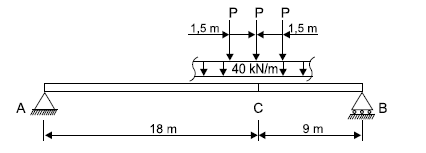

De acordo com a figura, para o projeto de uma ponte com 27 m de vão considerou-se uma carga móvel composta por 3 cargas concentradas iguais de P = 200 kN e uma carga permanente uniformemente distribuída de 40 kN/m.

O momento fletor no ponto C, em kNm, é:

Segundo a ABNT NBR 7190:1997, para obter um valor de cálculo de uma propriedade da maderia é necessário conhecer, dentre outras coisas, o valor de γw, que nada mais é que e o coeficiente de minoração da propriedade em questão. Neste contexto, os coeficientes de minoração (γw) usados para se obter o valor de cálculo da resistência à compressão paralela às fibras e da resistência à tração paralela às fibras, para o estado limite último, são respectivamente:

A viga em balanço da figura está submetida a uma carga concentrada de 6,48 kN em sua extremidade livre.

Se o módulo de elasticidade da viga é 200 GPa, e o momento de inércia de sua seção transversal é 720 cm⁴, o deslocamento vertical na extremidade livre da viga é:

Assinale a alternativa que preenche a lacuna de maneira correta. "Os valores especificados na norma NBR 7190 ( Projeto de estruturas de madeira) para as propriedades de resistência e de rigidez da madeira são os correspondentes à classe 1 de umidade, que se constitui na condição-padrão de referência, definida pelo teor de umidade de equilíbrio da madeira de _____________."

A viga biapoiada da figura está submetida a uma carga uniformemente distribuída de 10 kN/m, conforme ilustra a figura.

O momento fletor máximo, em kNm, é:

Nos projetos de estruturas de madeira deve-se admitir uma classe de umidade para ajuste das propriedades de resistência e de rigidez da madeira em função das condições ambientais onde as estruturas permanecerão.

Por exemplo, se a umidade relativa do ambiente apresentar valor igual ou inferior a 65%, significa dizer que a umidade de equilíbrio da madeira é de:

São as ações variáveis que atuam nas construções em função de seu uso (pessoas, mobiliário, veículos, materiais diversos etc.):

As lajes treliças são consideradas uma evolução das lajes pré-moldadas tipo trilhonervura. Sobre as lajes treliças são realizas as seguintes afirmativas:

I – elas podem vencer vãos bem maiores que as lajes pré-moldadas comuns;

II – elas não podem eliminar vigas de concreto armado moldadas no local;

III – elas aceleram as obras pelo fato de prescindirem trabalho de fôrmas e aliviam o escoramento.

Após analisar as afirmativas, é correto afirmar que:

Quais sistemas construtivos estão relacionados as imagens abaixo, respectivamente?

Imagem 01 _____________ Imagem 02 ______________ Imagem 03

O Processo de Cross, baseado no Método dos Deslocamentos, é um método usado para cálculo dos momentos fletores e só se aplica em:

Numa treliça plana isostática e indeslocável, contendo 11 barras e 3 reações de apoio, a quantidade de nós é igual a

Assinale a alternativa que cita a característica principal das paredes portantes.

Considere uma viga biapoiada, isostática, com 6 m de comprimento que apresenta esforço cortante dado pela equação Q(x) = x² + 2x – 15, na qual x é a distância do apoio mais à esquerda até a seção em questão. Determine o valor de x em que o momento fletor é máximo.

Para realizar o dimensionamento de vigas e pilares, algumas hipóteses são consideradas ao se analisar os esforços resistentes das seções que estão submetidas a solicitações normais no estado-limite último. Sobre essas hipóteses, avalie as afirmações a seguir:

I. Deve-se considerar que as seções se mantêm planas após as deformações.

II. Admite-se aderência perfeita entre o aço e o concreto no entorno de modo que suas deformações sejam iguais.

III. As tensões de tração no concreto, normais à seção transversal, devem ser consideradas no estado-limite último de dimensionamento;

IV. A distribuição de tensões no concreto é feita de acordo com o diagrama parábola-retângulo, com tensão de pico igual a 0,85fcd.

V. O diagrama parábola-retângulo pode ser substituído pelo retângulo de profundidade y = $\lambda$x, com valor de $\lambda$ = 0,8 para concretos com Fck menor que 50MPa

A partir dessas informações, quais afirmativas acima estão INCORRETAS:

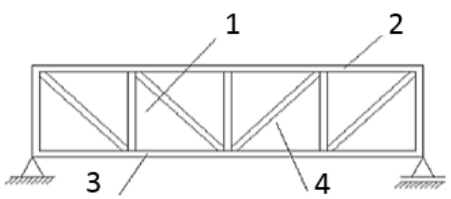

Observe a imagem abaixo e em seguida assinale a alternativa que indica respectiva e corretamente o nome de cada parte:

Assinale a alternativa correta, dentre as apresentadas a seguir, sobre elementos de carpintaria utilizados em obras:

Quanto às propriedades da madeira, é correto afirmar que o(a):

Em uma treliça em arco usado num galpão, os esforços são de qual tipo?
