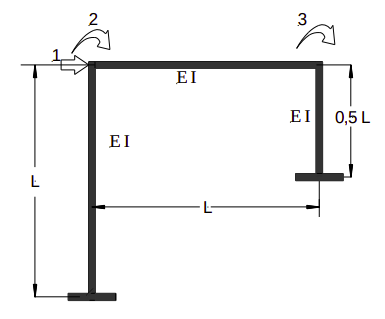

Considere um pórtico biengastado formado por dois pilares com altura L e 0,5L e uma trave também com comprimento L. Para descrever o comportamento desse pórtico pelo Processo dos Deslocamentos, definiram-se a coordenada de número 1, de translação do topo, e as duas coordenadas para o movimento de rotação dos nós existentes nas ligações da trave com os pilares, designadas 2 e 3, conforme a figura abaixo.

Sendo as rigidezes das barras constantes, os termos da diagonal principal da matriz de rigidez [K] valem

De acordo com a NBR 8681/2004 -Ações e segurança nas estruturas - Procedimento, no período de vida da estrutura, usualmente são considerados estados limites de serviço caracterizados por:

I. Danos ligeiros ou localizados, que comprometam o aspecto estético da construção ou a durabilidade da estrutura; II. Deformações excessivas que afetem a utilização normal da construção ou seu aspecto estético; III. Vibração excessiva ou desconfortável.

Está(ão) CORRETA(S):

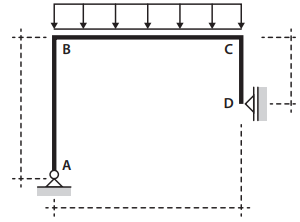

Dado o pórtico plano de estrutura isostática:

Carga distribuída

Assinale a alternativa que representa corretamente o diagrama de momento fletor do pórtico apresentado:

A rigidez em torno do eixo baricêntrico horizontal da seção composta, em cm⁴ , é:

Com base na imagem apresentada, pode-se afirmar que as reações verticais nos apoios A e B são aproximadamente iguais a:

Em um projeto estrutural, existem elementos a serem identificados. Quais desses elementos se pode visualizar no projeto estrutural? Assinale a alternativa CORRETA.

O módulo de resistência à flexão é uma propriedade geométrica muito utilizada para calcular a tensão máxima em peças simétricas. Se uma peça de madeira apresenta 60 mm de base e 100 mm de altura, assinale a alternativa que apresenta o módulo de resistência à flexão correto.

Em uma viga isostática, biapoiada, com comprimento L e carga q uniformemente distribuída ao longo de todo o comprimento L,

Julgue os seguintes itens, relativos a estado-limite último e estadolimite de serviço.

I Estado-limite de serviço relaciona-se ao conforto do usuário e à durabilidade, aparência e boa utilização das estruturas, seja em relação aos usuários, seja em relação às máquinas e aos equipamentos suportados pelas estruturas.

II Estado-limite último refere-se ao esgotamento da capacidade resistente da estrutura, no seu todo ou em parte, devido às solicitações normais e tangenciais.

III Na avaliação dos estados-limites últimos, consideram-se efeitos de segunda ordem.

IV Na avaliação de segurança das estruturas de concreto, devese, sempre, verificar o estado-limite último considerando a exposição do concreto ao fogo.

V Na avaliação de segurança das estruturas de concreto, devese, sempre, verificar o estado-limite último considerando ações sísmicas.

Assinale a opção correta.

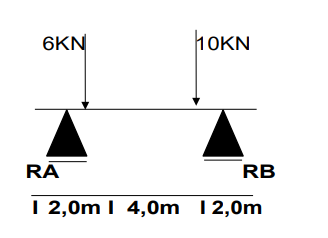

Para a viga Isostática ilustrada abaixo, marque a opção que apresenta corretamente os valores das reações de apoio respectivamente:

A estrutura utilizada para a superposição de soluções básicas no Método das Forças, que é um método utilizado no cálculo estrutural analítico para a determinação de esforços interno é, em geral, uma estrutura isostática auxiliar obtida a partir da estrutura original pela eliminação de vínculos. Essa estrutura isostática é chamada de:

Um pilar de concreto, com seção de 20x30cm e comprimento efetivo de 3,00m, está suportando o carregamento de uma estrutura. Deseja-se construir mais um pavimento e para isso é necessário saber qual a carga suportada por esse pilar sem que ocorra o fenômeno de flambagem. Sabe-se que o módulo de elasticidade do concreto é de 28.000MPa. Marque a alternativa que apresenta a carga máxima aproximada suportada por este pilar sem que ocorra flambagem. Considere π = 3,14.

Quanto ao equilíbrio estático, a estrutura mostrada na figura do texto 2A07-II é classificada como

De acordo com a NR 6.118 – Projeto de estruturas de concreto – Procedimento, “estádios” podem ser definidos como os estágios de tensão pelos quais um elemento fletido passa, desde o carregamento inicial até a ruptura. A imagem descreve o comportamento de uma viga simplesmente apoiada submetida a um carregamento externo crescente a partir de zero.

(Considere que: Estádio Ia –o concreto resiste à tração com diagrama triangular; Estádio Ib – corresponde ao início da fissuração no concreto tracionado; Estádio II – despreza-se a colaboração do concreto à tração; Estádio III – corresponde ao início da plastificação (esmagamento) do concreto à compressão.)

Considerando que cada estádio tem a sua importância; analise-as.

1. Estádio Ia: verificação das deformações em vigas (seções predominantemente fissuradas) e análise das vigas em serviço.

2. Estádio Ib: verificação das deformações em lajes calculadas segundo a teoria da elasticidade, pois elas geralmente se apresentam pouco fissuradas.

3. Estádio II: cálculo do momento fletor de fissuração (solicitação que pode provocar o início da formação de fissuras).

4. Estádio III: dimensionamento dos elementos estruturais no Estado-Limite Último (ELU).

Está correto o que se afirma apenas em

Nos projetos de alvenaria estrutural, a amarração direta no plano da parede refere-se ao padrão de distribuição dos blocos ou tijolos no plano da parede, no qual as juntas

De acordo com o Engenheiro Manoel Botelho, existem diferenças entre cintas, vergas e viga-baldrame. Sobre esses três elementos estruturais foram realizadas as seguintes afirmativas:

...

I – por exemplo, as vergas são utilizadas somente sobre as portas de uma construção em alvenaria estrutural;

II – por exemplo, as cintas de concreto armado têm função de dar uma amarração horizontal à estrutura de uma casa;

III – por exemplo, as vigas baldrames possuem a função de receber a carga de uma alvenaria, pois elas recebem menos carga em geral.

...

Após analisar as afirmativas, é correto afirmar que:

Sobre vigas treliçadas, marcar C para as afirmativas Certas, E para as Erradas e, após, assinalar a alternativa que apresenta a sequência CORRETA:

(_) As treliças utilizadas em coberturas têm, em geral, banzos paralelos, e as utilizadas em apoios de pisos e pontes têm, em geral, o banzo superior inclinado.

(_) Para cargas de gravidade, na viga Pratt ou N, as diagonais são tracionadas e os montantes são comprimidos.

(_) Para cargas de gravidade, na viga Howe, as diagonais são comprimidas e os montantes são tracionados.

No dimensionamento de estruturas de madeira os coeficientes de modificação k_mod afetam os valores de cálculo das propriedades da madeira. Tais coeficientes são obtidos através da análise de determinadas características das madeiras.

Nesse sentido assinale a alternativa que NÃO apresenta uma das características utilizadas para se determinar um dos coeficientes de modificação kmod:

As tensões principais de um ponto submetido ao estado plano de tensões σ_x = – 40 MPa, σ_y = 60 MPa e τ_xy = – 37,5 MPa são, respectivamente:

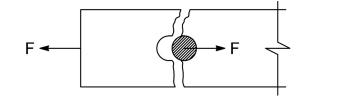

O dimensionamento dos conectores das estruturas metálicas é feito com base nas modalidades de rupturas de ligações. A ligação metálica da figura a seguir representa a modalidade de ruptura por:
