Questões de Concurso sobre Estruturas

Leia o texto a seguir.

O primeiro método básico da análise de estruturas é o chamado Método ______.

Nesse método as incógnitas principais do problema são forças e momentos, que podem ser reações de apoio ou esforços internos. Todas as outras incógnitas são expressas em termos das incógnitas principais escolhidas e substituídas em equações de compatibilidade, que são então resolvidas.

O Método ______ tem como ideia básica determinar, dentro do conjunto de soluções em forças que satisfazem as condições de equilíbrio, qual a solução que faz com que as condições de compatibilidade também sejam satisfeitas.

Assinale a alternativa que preencha correta e respectivamente as lacunas.

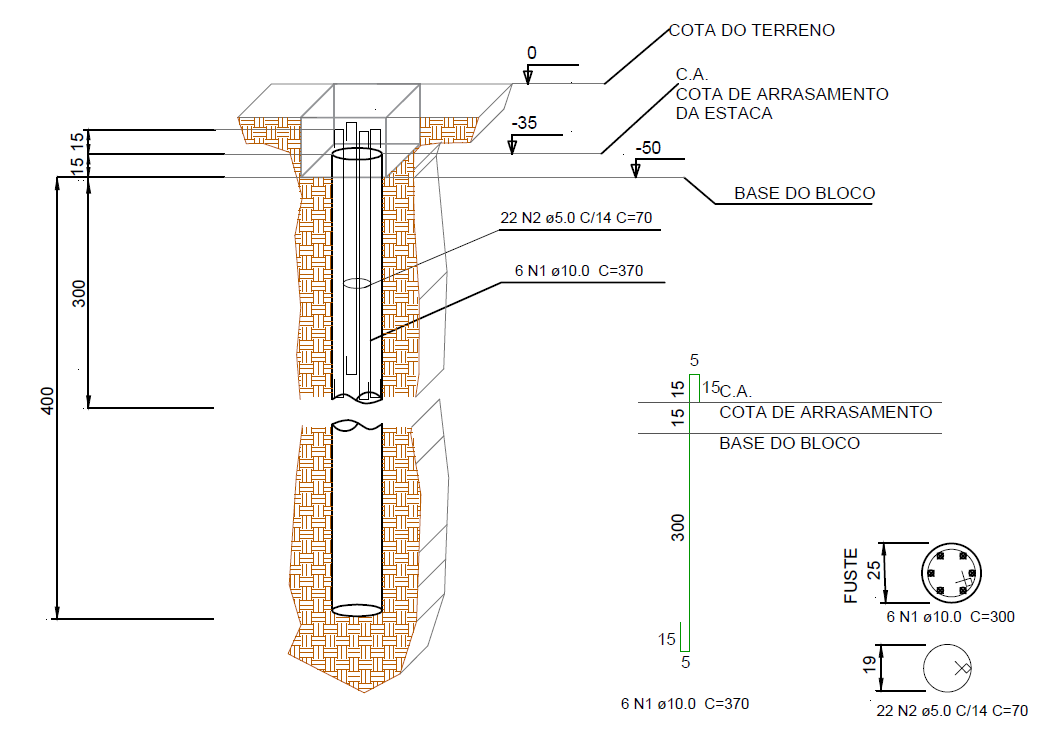

Considerando a figura da questão anterior, adotando-se as massas lineares de 0,60kg/m, 0,40kg/m, 0,25kg/m e 0,15kg/m, respectivamente, para as barras de aço de 10.0mm, 8.0mm, 6.3mm e 5.0mm, calcule a quantidade aproximada de aço a ser utilizada para execução dos estribos de três unidades deste elemento estrutural, considerando que as perdas ocorridas em corte, dobra e montagem são de 10%.

A engenharia estrutural é o ramo da engenharia civil dedicado primariamente ao projeto e cálculo de estruturas. Todas as ações dentro de um sistema estrutural são forças vetoriais e as ações sobre as estruturas podem ser de dois tipos distintos: cargas permanentes e cargas acidentais. Analise os itens a seguir indicando os que são cargas permanentes e os que são cargas acidentais.

I. Peso próprio da estrutura.

II. Peso dos móveis.

III. Peso do revestimento.

IV. Força do vento.

Com base nos itens apresentados, assinale a alternativa que indica os itens que são considerados cargas acidentais.

Beiral é a parte do telhado que avança além dos alinhamentos das paredes externas, fazendo o papel das abas de um chapéu protegendo as paredes externas contra as águas de chuvas. O madeiramento do telhado é composto por diversas partes, tendo nomenclatura específica. Analise a figura abaixo e assinale a alternativa que correlacione os nomes aos respectivos números.

As exigências relacionadas aos cálculos de resistência e rigidez mínimas das contenções laterais de pilares e vigas são apresentadas na Norma Brasileira 8800/2008 – Projeto de estruturas de aço e estruturas mistas de aço e concreto de edifícios. De acordo com esse assunto, assinale a alternativa correta.

Segundo Sussekind (1980), a função dos apoios em uma estrutura é limitar os graus de liberdade de uma estrutura. Podemos classificar, dessa maneira, as estruturas em relação aos apoios como isostáticas, hiperestáticas e hipostáticas. Com base nessa classificação, as estruturas isostáticas seriam:

Fonte: Silva e Barros (2017).

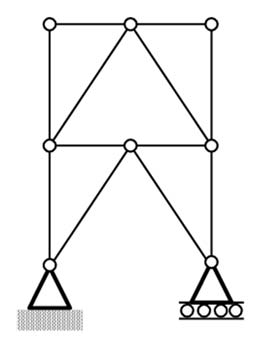

Assinale a alternativa que apresenta o tipo de equilíbrio estático da treliça bidimensional representada na figura acima.

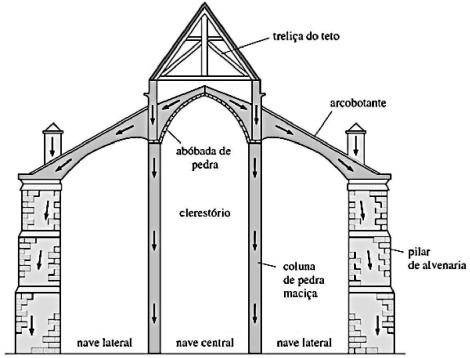

A figura abaixo foi extraída do livro Fundamentos da Análise Estrutural, de Kenneth M. Leet, Chia-Ming Uang e Anne M. Gilbert, e mostra, através das setas, o fluxo das forças. Nota-se o alargamento dos pilares de alvenaria. Essa técnica construtiva (alargamento dos pilares) se dá porque:

Figura 1 - Corte transversal simplificado (LEET; UANG; GILBERT, 2014)

Os carregamentos externos podem ser aplicados a uma estrutura de duas maneiras fundamentalmente diferentes. Sobre o assunto exposto, analise as afirmativas abaixo e assinale a alternativa correta.

I. Transversalmente: Esses carregamentos agem paralelamente ao comprimento da estrutura e normalmente induzem esforços de compressão ou de tração em seu interior.

II. Axialmente: carregamentos que agem de modo perpendicular ao comprimento da estrutura. Esse tipo de carregamento pode induzir os esforços solicitantes força cortante (cisalhamento), momento fletor e momento de torção no interior da estrutura, dependendo de sua geometria e do ponto de aplicação da força.

A treliça isostática da figura a seguir está submetida a duas cargas concentradas verticais de 20 kN e uma carga concentrada horizontal de 12 kN.

A força na barra AB é de

No pilar pré-fabricado da figura a seguir, está destacado um elemento estrutural de ligação, o qual serve de apoio para outras peças estruturais, como vigas, por exemplo. A referida ligação em destaque se denomina:

Nos projetos de estruturas de concreto, a análise estrutural com efeitos de 2^a ordem deve assegurar que, para as combinações mais desfavoráveis das ações de cálculo, não ocorra perda de estabilidade nem esgotamento da capacidade resistente de cálculo. Os efeitos de 2^a ordem, em cuja determinação deve ser considerado o comportamento não linear dos materiais, podem ser desprezados desde que o acréscimo, nas reações e nas solicitações relevantes na estrutura, seja de, no máximo,

As estruturas hipostáticas são aquelas em que o número de reações de apoio é

Avalie as assertivas dispostas a seguir, em relação aos esforços internos em estruturas isostáticas, indicando a opção correta.

As estruturas se compõem de uma ou mais peças, ligadas entre si e ao meio exterior de modo a formar um conjunto estável, isto é, um conjunto capaz de receber solicitações externas, absorvê-las internamente e transmiti-las até seus apoios, onde essas solicitações externas encontrarão seu sistema estático equilibrante.

NÃO está correto o que se afirma em:

Na análise de estruturas, para um ponto material em equilíbrio, o trabalho virtual realizado pelo sistema de forças que atua sobre ele é nulo para um deslocamento virtual arbitrário qualquer que lhe seja imposto. Esse princípio é conhecido como

Considere a escada plissada bi apoiada com 1 m de largura, conforme o esquema estático apresentado na figura abaixo. Este elemento está sendo solicitado por um carregamento distribuído de 5 kN/m², nos degraus. Determine o valor das reações nos apoios esquerdo e direito e o momento fletor máximo para a estrutura:

O momento fletor máximo ocorre no centro da viga e tem valor igual a 1.000 kgf × m.

Considere as seguintes definições acerca dos sistemas de coberturas de edificações:

l. Peças de madeira dispostas horizontalmente e apoiadas sobre tesouras, pontaletes ou paredes.

II. Calço de madeira que tem por função dar reforço as terças.

III. Peça de arremate entre o telhado e uma parede.

As definições l, II e III referem-se, respectivamente, às/aos:

Pelo comportamento flexível da estrutura em aço e pelos diversos fatores de segurança adotados em outros carregamentos, as cargas de vento podem ser desconsideradas no cálculo estrutural.
