Questões de Concurso sobre Estruturas

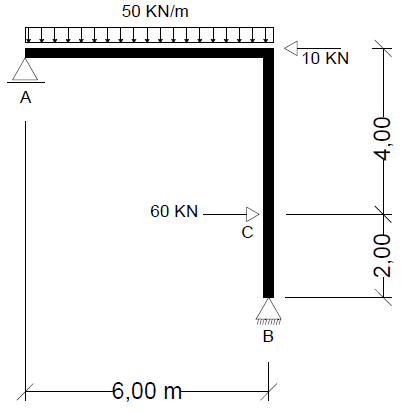

Um pórtico está submetido a um carregamento distribuído e a forças concentradas de acordo com a figura abaixo. Qual alternativa está correta quanto ao diagrama de momento fletor para as barras (pórtico).

Fonte: IFSP, 2023.

A função básica dos vínculos ou apoios é de restringir o grau de liberdade das estruturas por meio de reações nas direções dos movimentos impedidos, ou seja, restringir as tendências de movimento de uma estrutura. Os vínculos têm a função física de ligar elementos que compõem a estrutura, além da função estática de transmitir as cargas ou forças. Os vínculos ou apoios são classificados em função de número de movimentos impedidos.

Como é chamado o componente estrutural localizado sob os vãos de alvenaria?

Os pilares são importantes elementos estruturais, com grande utilização em praticamente todos os tipos de construções. A respeito dos pilares, é correto afirmar que são

Durante a fiscalização de uma obra, foi observado por um técnico em edificações a não realização de um importante componente estrutural acima dos vãos das portas e janelas, cuja função é receber as tensões sobre esses vãos e distribuílas para as paredes laterais dessas aberturas. Assinale a alternativa que apresenta o nome desse componente estrutural.

Sobre Fundações com estaca de madeira assinale a alternativa INCORRETA.

A descrição da variação de um determinado efeito (por exemplo, uma reação de apoio, um esforço cortante ou um momento fletor em uma seção) ocorre em função da posição de uma carga vertical unitária que passeia sobre a estrutura. Assim, a L I de momento fletor em uma seção é a representação gráfica ou analítica do momento fletor, na seção de estudo, produzida por uma carga concentrada vertical unitária, geralmente de cima para baixo, que percorre a estrutura. Deve ser tipificada como?

Assinale a alternativa que apresenta a tensão na flexão máxima que uma viga de madeira de 10 cm x 30 cm (altura = 30 cm) terá se ela for biapoiada com um apoio de 1º gênero na extremidade à esquerda e um apoio de 2º gênero na extremidade à direita. Considere que ela terá um vão teórico de 5 metros e que haverá uma carga pontual (vertical) de -20 kN no centro desse vão.

Cada componente de força interna é chamado de esforço ou solicitação e está associado à deformação do trecho da estrutura. Com base nisso e considerando-se as solicitações internas, assinalar a alternativa que preenche a lacuna abaixo CORRETAMENTE:

Tende a promover a variação na distância entre duas seções paralelas entre si, mantendo-as paralelas. É também conhecido como ____________, já que as forças atuam na direção do eixo do elemento.

A imagem a seguir ilustra um diagrama de momento fletor de uma viga isostática contínua.

Fonte da imagem: O autor

Com base apenas na imagem anterior, assinale a alternativa correta acerca da viga isostática que originou diagrama de momento fletor apresentado:

Em edifícios, pode-se adotar diversos modelos simplificados de cálculo, contudo cada modelo tem sua aplicação apropriada. Para o caso da avaliação somente da flexão em elementos de superfície, o modelo simplificado que melhor o representa é o de

Na execução e montagem da estrutura metálica de uma cobertura residencial, para cada metro quadrado de projeção horizontal da cobertura, utilizam-se 4 kg de perfis metálicos estruturais (R$ 40,00/kg) e 5 h de montador (R$ 16,00/h). Pode-se afirmar que, nesta composição, reduzindo-se o custo dos perfis metálicos em 30%, gera-se uma economia do custo unitário deste serviço de

Assinale a alternativa que indica corretamente as estruturas que se classificam em diretas e indiretas, de acordo com a forma de transferência de cargas da estrutura para o solo onde ela se apoia.

Uma viga metálica de seção I, cujo vão tem 5,0 m e tensão admissível de flexão igual a 180 MPa, será utilizada em uma edificação. A viga possui altura total de 30 cm e momento de inércia à flexão de 2750 cm⁴.

Considerando-se que a viga é isostática e apoiada em suas extremidades, determine a máxima carga p uniformemente distribuída (valor característico) que poderá ser aplicada à viga.

Assinale a alternativa CORRETA:

A Planta de Fôrma é utilizada para identificar e posicionar as vigas, pilares, lajes, sapatas, blocos (fundação e coroamento) e demais elementos importantes para os projetos. Na imagem abaixo, assinale a alternativa que apresenta qual(is) do(s) pilar(es) morre(m) nesta planta.

Analise a figura abaixo:

Figura 1. Detalhe de planta de fôrma

Assinale a alternativa correta.

Observe a figura a seguir, e assinale a alternativa com os valores dos momentos fletores nos pontos C, E e F respectivamente.

As ações variáveis diretas são constituídas pelas cargas acidentais previstas para o uso da construção, pela ação do vento e da água, devendo-se respeitar as prescrições feitas por normas brasileiras específicas. Dessa forma, as cargas acidentais correspondem normalmente a:

I. Cargas verticais de uso da construção.

II. Cargas estáticas, considerando o impacto horizontal.

III. Impacto frontal e força transversal de frenação ou aceleração.

IV. Força centrífuga.

Quais estão corretas?

Para saber se uma estrutura que se está projetando resistirá ou não ao carregamento que nela irá atuar deve-se determinar sua seção mais perigosa, as tensões que irão atuar nos pontos desta seção e compará-las com as tensões limites do material que a constitui, verificando-se por meio desta comparação se a estrutura proposta irá ou não suportar o carregamento previsto. A determinação da seção crítica de uma estrutura formada por barras se faz por meio dos diagramas de esforços solicitantes. Pela convecção de sinais dos esforços solicitantes, tem-se a seguinte convenção quando sinal negativo:

Uma barra de aço foi submetida a uma certa tensão axial de tração. Assinale a alternativa que apresenta o valor desta tensão de tração, sabendo que o alongamento (δ) dessa barra foi de 3,0 mm, que o módulo de elasticidade (E) do material é de 200.000 MPa e que o comprimento inicial da barra (L₀) é de 6,0 metros.

Ainda em relação à viga isostática ilustrada na Figura 1, assinale a alternativa que apresenta a maior intensidade de momento fletor negativo que a viga apresentará. Considere que o momento fletor é negativo quando ocorre tração acima da linha neutra.
