Questões de Concurso sobre Estruturas

Considere as condições de contorno da figura esquemática abaixo, levando em consideração os conceitos de elementos lineares em “Teoria das Estruturas.

Assim, pode-se dizer que os tipos de apoios acima representados (apoio simples - apoio fixo) estão relacionados ao:

Na Figura 1 abaixo, uma viga de 7 m de comprimento é submetida a um carregamento concentrado de 10,0 kN e a um carregamento distribuído de 5,0 kN/m. Assinale a alternativa que apresenta corretamente os valores das reações de apoio verticais da esquerda e da direita, respectivamente.

Figura 1

Considere um aterro de seção transversal triangular, conforme a figura, gerando uma carga distribuída em forma de triângulo isósceles de comprimento infinito:

Considerando o ábaco, determine a tensão vertical induzida (𝝈𝟏) no ponto P utilizando a Solução de Carothers para uma tensão na base do aterro de 50 KN/m².

Treliça é um sistema articulado de plano rígido, ou seja, é uma estrutura de barras rígidas delgadas complanares ligadas entre si por extremidades, formando um conjunto estável.

(GOMES, 2016.)

Nessa estrutura, todas as cargas devem ser aplicadas nas junções ou nós e, mesmo as que não são, para fins de cálculo, são consideradas como concentradas nos nós das extremidades das barras. Considere a treliça da figura a seguir, cujas barras têm área de 200 mm²:

Assinale a alternativa correta.

As lajes pré-moldadas são amplamente utilizadas na construção civil, uma vez que elas reduzem significativamente o uso de formas de madeira na obra, otimizando tanto o tempo de execução quanto o custo dos materiais.

Um engenheiro estrutural está realizando uma análise de elementos finitos em uma ponte suspensa recém-construída para garantir sua segurança e estabilidade. Durante a análise, ele observa as propriedades das matrizes de massa e de rigidez dos elementos e do sistema como um todo. Sobre este assunto, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) A matriz de massa do sistema é sempre definida positivamente.

( ) A matriz de rigidez do sistema é sempre definida positivamente.

( ) A matriz de massa do sistema é sempre singular, a menos que as condições de contorno sejam incorporadas.

( ) A matriz de rigidez do sistema é sempre singular, a menos que as condições de contorno sejam incorporadas.

As afirmativas são, respectivamente,

Um engenheiro deseja que a armadura longitudinal de um pilar de concreto armado, com seção transversal quadrada de lado 20 cm, seja mínima, isto é, seja composta pela menor bitola e quantidade de barras admissíveis.

Considerando que a armadura seja constituída por aço CA 50, o máximo esforço normal de cálculo associado a essa armadura vale, aproximadamente,

As figuras a seguir apresentam duas colunas metálicas, construídas com aço carbono com módulo de Young de 200 GPa. A coluna (a) possui seção transversal quadrada de lado 0,2m, enquanto a coluna (b) possui seção transversal quadrada de lado 0,1m.

Para que ambas as colunas possuam a mesma carga de instabilidade à compressão axial, o comprimento da coluna (a), LA, deve ser de

O modelo de estrutura abaixo é um modelo típico adotado na Engenharia Civil. A estrutura é engastada em A e livre em B e está submetida ao carregamento distribuído linearmente com carga máxima P na seção B e carga nula na seção A. O eixo x indica a origem do eixo, iniciando na seção A (x=0) e terminando na seção B (x=L). Sobre esta estrutura, assinalar a alternativa CORRETA.

Com pertinência à treliça plana esquematizada na figura acima, em que P corresponde a um esforço, assinale a opção correta.

A figura a seguir apresenta um elemento de uma estrutura sob um estado biaxial de tensões.

Sabendo que a máxima tensão cisalhante admissível nesse elemento vale 120MPa, o fator de segurança associado ao estado de tensões apresentado é de

No método dos elementos finitos, a solução aproximada é representada por um conjunto de equações algébricas que devem ser resolvidas simultaneamente. Fundamentalmente e de forma genérica, na solução de problemas

O sistema estrutural é necessário para sustentar a pele da edificação, bem como seus pisos internos e paredes externas e internas; além disso, transfere as cargas impostas para a subestrutura. Marque a opção INCORRETA:

Arquitrave é:

É correto afirmar que a madeira é o único material adequado para a construção de escadas em edifícios, não havendo alternativas viáveis.

A definição dos pontos na arquitetura, em que serão posicionados as lajes, vigas e pilares, é denominada

Com relação à qualidade de projeto,

Considere um elemento de madeira de uma estrutura com 2,50 metros de vão entre apoios. Um dos apoios restringe a rotação e translação lateral, porém com a translação vertical livre. Já o outro apoio restringe apenas a translação lateral, sendo a rotação e translação verticais livres. Sendo assim, assinale a alternativa que indica o comprimento de flambagem desse elemento.

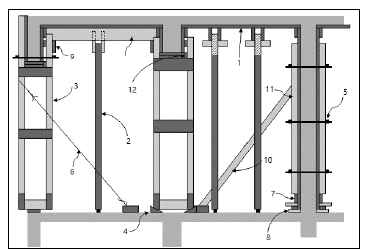

Considerando um sistema de escoramento de madeira, analise a imagem a seguir:

“A referência numérica _____ se refere ao elemento ______________.” Assinale a alternativa que completa corretamente e sequencialmente a afirmativa anterior.

Se um ponto de uma estrutura está submetido ao estado plano de tensões σ${}_x$ = –52 MPa, σ${}_y$ = 12 MPa e $T_{xy}$ = –24 MPa, então as tensões principais σ${}_I$ e σ${}_{II}$ são, respectivamente:
