Sobre o quadro isostático ilustrado a seguir, analise as afirmações abaixo.

I. As reações de apoio verticais nos pontos A e B são 2,25 t e 6,75 t, respectivamente.

II. O momento fletor no ponto C é igual a -20,25 t.m.

III. O momento fletor no meio da haste CD é 2,53 t.m.

IV. O esforço cortante no ponto B é 4,5 t.

Estão CORRETAS apenas as afirmações:

A NBR 8681:2004 trata dos requisitos exigíveis para verificação da segurança de estruturas, estabelecendo definições e critérios para a quantificação de ações e resistências a serem consideradas em projeto. Há uma diretriz nesta norma dizendo que, quando há mais de um tipo de ação variável, em uma combinação de ações relativas ao estado limite último, deve-se reduzir os valores característicos das ações consideradas secundárias por meio de coeficientes de redução ψ0. Assinale a alternativa CORRETA quanto ao motivo do uso desta redução.

Uma viga biapoiada de madeira com seção transversal de 100 mm de largura e 200 mm de altura suporta uma carga uniformemente distribuída q = 3,65 kN/m ao longo de um vão efetivo de 4,0 m.

Figura 5

Dados:

${\sigma }_{\max }=\frac{M_{\max }\cdot \overline{y}}{I}$ em que M_max é o máximo momento positivo na viga, 𝑦̅ é a distância máxima da linha neutra até a fibra mais tracionada, I é o momento de inércia da seção transversal e q é a carga distribuída solicitante de projeto.

A tensão normal máxima de tração na viga é

Considerando a treliça de uma ponte, representada na figura a seguir, que suporta um estrado superior, é correto afirmar que as peças tracionadas são

Assinale a alternativa que contém a sentença INCORRETA sobre Viga Gerber.

A Figura 1 abaixo ilustra uma treliça isostática plana com um apoio de 2º gênero no nó A, um apoio de 1º gênero no nó B e todos os nós rotulados. Sabendo que as três cargas pontuais aplicadas respectivamente nos nós C, D e F possuem a mesma intensidade, assinale a alternativa que expressa qual deverá ser o valor de tais cargas de modo que a reação vertical no apoio A seja igual a +30,00 kN (considerando o sentido positivo das cargas para cima).

Figura 1

Tratando-se do dimensionamento das estruturas de madeira, mais especificamente sobre os valores representativos para propriedades das madeiras, o coeficiente de ponderação para estados-limite de serviço tem o valor básico de:

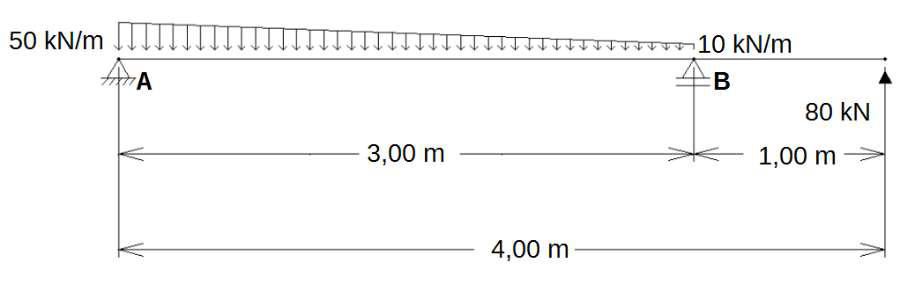

Após calcular as reações de apoio da viga isostática ilustrada na Figura 1, assinale a alternativa que apresenta a intensidade aproximada e o sentido da reação de apoio vertical no ponto A. Considere que o sinal positivo indica que o sentido é para cima (direção positiva do eixo Y).

Nas investigações complementares de campo, o ensaio, que no interior do terreno (solo), permite a obtenção de propriedades de resistência e tensão-deformação do material, é o:

A análise do vento para uma edificação de planta retangular, cuja área está na figura a seguir, indicou a atuação das seguintes pressões dinâmicas uniformes em cada um dos níveis (do 1º ao 5º nível, respectivamente): 0,57 kN/m²; 0,68 kN/m²; 0,75 kN/m²; 0,81 kN/m² e 0,86 kN/m².

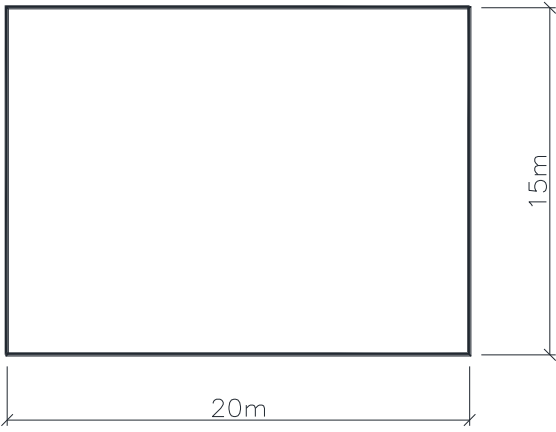

Dimensões da edificação em planta

Considere as seguintes afirmações:

1. altura total do edifício: 25 m, subdividida em 5 níveis com alturas iguais, sendo o térreo o 1º nível;
2. análise do vento, incidindo perpendicularmente à maior fachada;
3. forças atuando na altura média de cada nível;
4. tensão de cisalhamento, devido à ação horizontal, distribui-se uniformemente na base da estrutura.

Determine a tensão de cisalhamento que deverá ser desenvolvida na fundação para que a estrutura esteja em equilíbrio:

Considere o pórtico representado abaixo:

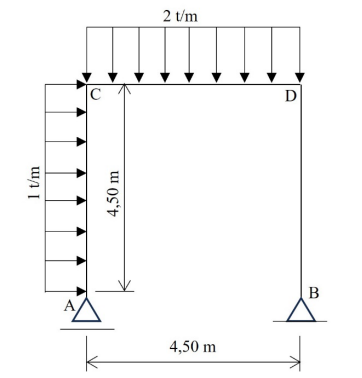

As reações de apoio são:

O Perfil “W” de aço laminado (Wide Flange Shape) de abas paralelas possui grande versatilidade estrutural e tem tido ampla adesão em diferentes tipos de obras.

Sobre um perfil W 200 x 15,0 adotado como viga de transição na reforma de uma casa, é correto afirmar que possui

Durante a análise de estruturas, um Engenheiro Civil depara-se com o conceito de Teorema de Castigliano. Esse teorema é uma ferramenta valiosa para calcular deslocamentos e rotações em estruturas sujeitas a cargas externas. Qual é a principal premissa do Teorema de Castigliano?

Considere a imagem a seguir que representa uma viga isostática biapoiada e sujeita a uma carga concentrada e uma carga distribuída.

É correto afirmar que os valores, em módulo, das reações verticais (VA e VB) nos apoios A e B são aproximadamente iguais a:

No dimensionamento das estruturas de madeira, a influência da temperatura nas propriedades de resistência e de rigidez da madeira deve ser considerada apenas quando as peças estruturais puderem estar submetidas por longos períodos de tempo a temperaturas fora da faixa usual de utilização de até:

No dimensionamento de estruturas metálicas, a resistência de uma peça sujeita à tração axial pode ser determinada por:

1. ruptura da seção bruta.

2. escoamento da seção líquida, provocando deformações exageradas.

3. colapso por rasgamento ao longo de uma linha de conectores, denominado cisalhamento de bloco.

Assinale a alternativa que indica todas as afirmativas corretas.

Em uma inspeção de uma obra de arte especial (OAE) de concreto armado, a observação de armadura exposta em uma longarina, com perda de seção por corrosão de até 20% do total, caracteriza um dano que pode vir a gerar alguma deficiência estrutural, sendo recomendada uma intervenção a médio prazo.

Sobre o elemento estrutural analisado, seu dano e sua condição estrutural, é correto afirmar que:

As deformações das estruturas metálicas devem ser limitadas com a finalidade de evitar situações desagradáveis para os usuários e observadores da estrutura. Flechas exageradas transmitem uma sensação de insegurança, além de causar danos aos demais elementos estruturais, como alvenarias ou divisórias. Dessa forma, considerando-se uma viga metálica de piso, de aço laminado a quente, com o MR250, por exemplo, sem parede sob ou sobre a viga, de 6 metros de comprimento. Através da análise por uma combinação quase permanente, a flecha máxima admissível pela normativa em vigor é de:

Considere uma viga metálica engastada em uma extremidade e livre na outra, com 4,5m de vão. A seção transversal tem 34,2cm², e o aço em questão tem peso específico igual a 7.850Kg/m³. Além do peso próprio distribuído linearmente, há a presença de uma carga concentrada em sua extremidade livre de 23kN (quilo-newton). O momento fletor máximo nessa viga é de, aproximadamente:

Analise as afirmativas abaixo em relação às propriedades da madeira.

1. Um fator importante a ser considerado na utilização da madeira é o fato de se tratar de um material isotrópico.

2. Devido à orientação das fibras da madeira e à sua forma de crescimento, as propriedades variam de acordo com três eixos perpendiculares entre si.

3. É importante destacar ainda que a umidade apresenta grande influência na densidade da madeira.

Assinale a alternativa que indica todas as afirmativas corretas.
