Questões de Concurso sobre Estruturas

Em relação à proteção contra incêndio nos sistemas estruturais de aço, pode-se utilizar alguns materiais como:

I – argamassas projetadas;

II – tintas intumescentes;

III - vernizes.

Após analisar as afirmativas, é correto afirmar que:

Para o dimensionamente de estruturas metálicas, os aços aprovados para perfis, barras e chapas são aqueles com qualificação estrutural assegurada por normas brasileiras ou norma ou especificação estrangeira, desde que possuam resistência ao escoamento máxima de 450 MPa e relação entre as resistências à ruptura e ao escoamento não inferior a:

Para que um elemento de uma estrutura de aço, trabalhando como uma viga, ou coluna, ou tirante venha a ser eficientemente projetado, é necessário que o projetista tenha um bom conhecimento dos parâmetros que caracterizam o comportamento dos materiais disponíveis no mercado. Sobre este tema, leia atentamente as alternativas a seguir:

I. Quanto ao ensaio à Tração Simples, o limite de escoamento indica o final do comportamento elástico do material, e é bem caracterizado nos aços de baixo teor de carbono. Nesses aços o limite de escoamento é definido como a primeira tensão no material na qual ocorre aumento na deformação sem aumento na tensão.

II. A ductilidade de um aço pode ser obtida a partir do ensaio de tração, medindo-se o alongamento em percentagem de um trecho do corpo de prova. Geralmente as normas técnicas exigem que essa deformação seja, no máximo, de 15% a 20%, pois alta ductilidade implica em ruína sem aviso prévio.

III. A tenacidade é a capacidade do material de absorver energia sem ruptura, e a resiliência é a capacidade de absorção de energia no regime elástico. Essas propriedades são importantes para estruturas submetidas a cargas de impacto, tais como pontes e estruturas sujeitas a terremotos.

IV. Existe uma grande variedade de aços sob a forma de perfis, chapas, barras, tubos, cabos e cordoalhas. No Brasil, em geral, são obedecidas as especificações das normas ABNT, ASTM e SAE. A NBR 8.800 agrupa os aços estruturais em quatro categorias, segundo as características mecânicas. A categoria MR-250 engloba os aços conhecidos como aços de alta resistência mecânica, dos quais o ASTM A-572 é o mais difundido.

A sequência de afirmativas INCORRETAS é:

Analise as assertivas e assinale a alternativa correta em relação aos tipos de análise estrutural que possa ser realizado em relação a NBR 8800 – Projeto de estruturas de aço e de estruturas mistas de aço e concreto de edifícios.

I. Quanto ao material pode ser feita a análise global elástica (diagrama tensão-deformação elástico-linear).

II. Quanto ao deslocamento pode ser feita a análise global plástica.

III. Quanto ao deslocamento pode ser feito a análise linear (teoria de primeira ordem) com base na geometria indeformada da estrutura.

IV. Quanto ao deslocamento através de analise não-linear com base na geometria deformada da estrutura.

Considerando um diagrama tensão-deformação para material dúctil, é possível observar as diferentes fases de comportamento do material ao longo das variações que ocorrem nas propriedades observadas, variando entre comportamento elástico e plástico. Qual das seguintes alternativas apresenta a fase na qual a tensão é proporcional à deformação?

Estrutura é a parte resistente de uma construção e é constituída de diversos elementos estruturais que podem ser classificados como:

I - _________: elementos estruturais nos quais se tem as três dimensões (imaginando-se um retângulo envolvente) com valores significativos, numa mesma ordem de grandeza.

II - _________: são elementos estruturais para os quais uma das dimensões (espessura) ´e bastante inferior às demais.

III - _________: são elementos estruturais para os quais duas das dimensões (largura e altura) são bastante inferiores à terceira (comprimento).

Completa, correta e respectivamente, as lacunas, dos itens, a alternativa:

Sobre construção civil, assinalar a alternativa CORRETA:

Considere o pórtico triarticulado e seus carregamentos representados na figura a seguir.

As reações verticais nos apoios A e B, em kN, são, correta e respectivamente,

Sobre estruturas de aço soldadas, na NBR 8800 encontra-se considerações de forças resistentes de cálculo de soldas. Assinale a alternativa incorreta em relação aos tipos de soldas.

Em relação à formula de cisalhamento $\left(\frac{VQ}{It}\right)$, analise as afirmativas.

I - A fórmula de cisalhamento fornece resultados precisos quando aplicados a elementos cujas seções transversais são curtas e achatadas.

II - Forças de cisalhamento em vigas provocam distribuição parabólica da tensão de cisalhamento na seção transversal.

III - A fórmula do cisalhamento não fornece resultados precisos quando usada para determinar tensão de cisalhamento na junção aba-alma de uma viga de abas largas.

Assinale a alternativa CORRETA.

Sobre projeto de pontes de concreto armado, para se elaborar os cálculos, leva-se em consideração ações que são as causas que provocam o aparecimento de esforços ou deformações nas estruturas. Essas ações são classificadas como permanentes, variáveis e excepcionais. Assinale a alternativa que não é considerada ações permanentes.

Em relação aos sistemas estruturais de aço, tem-se os pilares tubulares preenchidos de concreto, o qual é previsto em norma brasileira. Pode ser considerado vantagem da utilização dessa estrutura mista:

I – aproveitar a maior resistência do aço;

II- aproveitar a menor rigidez do concreto;

III – aumento na resistência ao fogo.

Após analisar as afirmativas, é correto afirmar que:

No dimensionamento de estruturas de aço deve-se observar o espaçamento mínimo entre furações para parafusos, sendo que distância entre centros de furos-padrão, alargados ou alongados, NÃO pode ser inferior a:

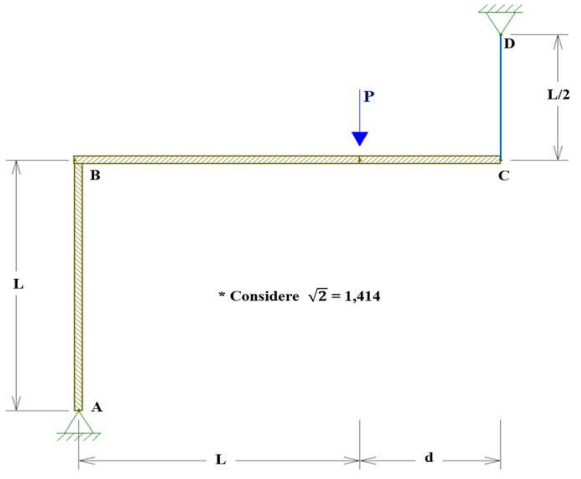

Uma estrutura plana e rígida ABC, de seção transversal constante e peso desprezível, deve suportar uma carga vertical de valor P sobre a barra horizontal BC, conforme indicado na figura seguinte. Na extremidade A da barra vertical AB, a estrutura se apoia em um elemento de fundação que suporta uma carga vertical máxima de valor igual à metade do valor da carga P. Como medida auxiliar, a estrutura é fixada na extremidade C a um tirante CD, que suporta uma força de tração máxima igual a $\frac{P}{\sqrt{2}}$ .

Nessas condições, a segurança estrutural estará garantida se a distância d estiver em um intervalo de, aproximadamente:

Nas estruturas metálicas devem ser usados soldas ou parafusos de alta resistência com proteção inicial em ligações por contato ou por atrito nos seguintes casos, EXCETO:

As treliças são classificadas quanto à estaticidade em isostática, hipostática e hiperestática. Abaixo têm-se algumas treliças representadas.

Fonte: Arquivo da Banca Elaboradora.

Observando as configurações acima, estas são

Uma viga de madeira, com seção transversal retangular de 5 cm por 15 cm, foi dimensionada para resistir ao esforço cortante máximo de cálculo de 50 kN. A tensão máxima de cisalhamento de cálculo que atua na viga é de

Quando se dimensiona uma estrutura, é fundamental garantir a segurança em relação ao estado limite último (ELU), ou seja, uma probabilidade suficientemente pequena de ruína, além de uma boa ductilidade, de forma que uma eventual ruína alerte os usuários. Em relação ao dimensionamento de estruturas de concreto armado submetidas a solicitações normais no ELU, marque a alternativa CORRETA.

Os aços de alta resistência e baixa liga com tratamento térmico são aqueles, que possuem em sua constituição os elementos de liga com teor:

Um engenheiro precisa projetar uma tesoura de madeira para suportar o telhado de um galpão, conforme dimensões da figura a seguir:

Ele tem disponível dois tipos de madeiras para adotar nos elementos das treliças, porém um dos tipos possui menor resistência à compressão, portanto ele deverá usá-lo nas peças tracionadas. Os elementos em que o engenheiro deverá adotar esse tipo de madeira são:
